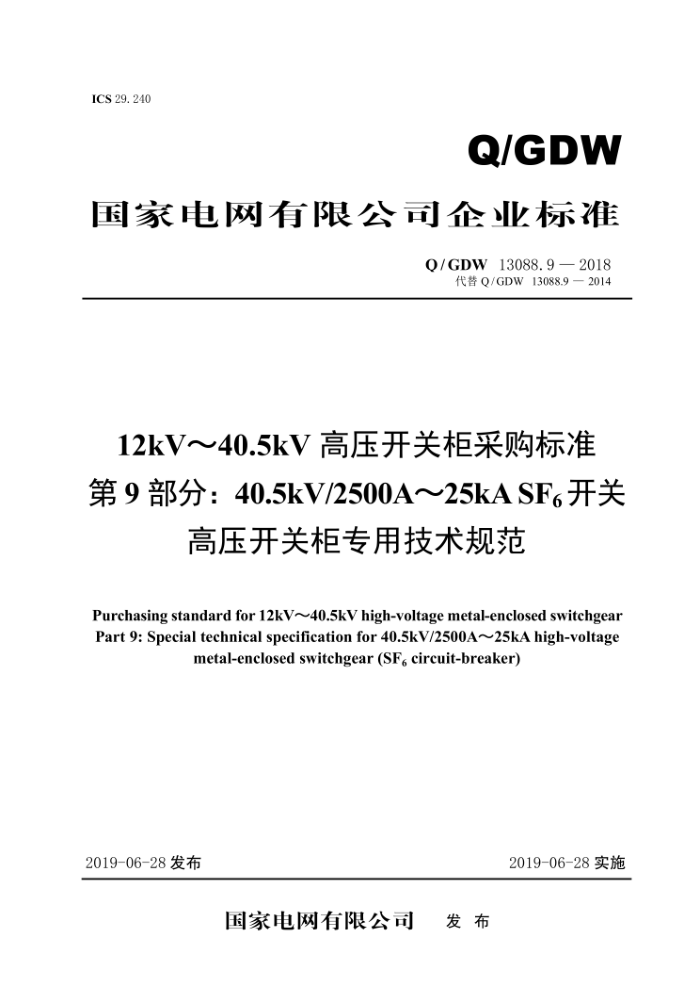

Q/GDW 13088.9-2018代替Q/GDW 13088.9 -2014
12kV~40.5kV高压开关柜采购标准第9部分∶40.5kV/2500A～25kA SF开关高压开关柜专用技术规范
Purchasing standard for 12kV～40.5kVhigh-voltage metal-enclosed switchgear Part 9:Special technical specification for 40.5kV/2500A～25kA high-voltage metal-enclosed switchgear (SF。circuit-breaker)
2019-06-28实施
2019-06-28发布
目 次
前言………………………………………………………………………………………………………112
1 范围………………………………………………………………………………………………………113
2 规范性引用文件……………………………………………………………………………………………………113
3 术语和定义…………………………………………………………………………………………………………113
4 标准技术参数………………………………………………………………………………………113
5 组件材料配置表………………………………………………………………………………………………119
6 使用环境条件表……………………………………………………………………………………………119
前 言
为规范12kV~40.5kV 高压开关柜的采购，制定本部分。
《12kV～40.5kV高压开关柜采购标准》分为20个部分∶
——第1部分∶通用技术规范∶
——第2部分∶12kV/1250A～31.5kA真空开关高压开关柜专用技术规范;
——第3部分∶12kV/2500A~31.5kA真空开关高压开关柜专用技术规范;
——第4部分∶12kV/3150A~40kA真空开关高压开关柜专用技术规范;
——第5部分∶12kV/4000A～40kA 真空开关高压开关柜专用技术规范;
——第6部分∶40.5kV/1250A～25kA真空开关高压开关柜专用技术规范;
——第7部分∶40.5kV/2500A~25kA真空开关高压开关柜专用技术规范;
——第8部分∶40.5kV/1250A~25kASF。开关高压开关柜专用技术规范;
——第9部分∶40.5kV/2500A~25kA SF。开关高压开关柜专用技术规范;
——第10部分∶40.5kV/1250A~31.5kA真空开关高压开关柜专用技术规范;
——第 11部分;40.5kV/2500A~31.5kA真空开关高压开关柜专用技术规范;
——第12部分∶40.5kV/1250A~31.5kASF，开关高压开关柜专用技术规范;
——第 13部分∶40.5kV/2500A~31.5kA SF。开关高压开关柜专用技术规范∶
——第14部分∶40.5kV/1250A～25kA充气式高压开关柜专用技术规范;
——第 15部分∶40.5kV/2500A～25kA充气式高压开关柜专用技术规范;
——第 16部分∶40.5kV/1250A~31.5kA充气式高压开关柜专用技术规范;
——第17部分∶40.5kV/2500A～31.5kA充气式高压开关柜专用技术规范;
——第 18部分∶12kV/1250A~31.5kA充气式高压开关柜专用技术规范;
——第19部分∶12kV/2500A～31.5kA充气式高压开关柜专用技术规范;
——第20部分;12kV/3150A~40kA充气式高压开关柜专用技术规范。
本部分为《12kV～40.5kV 高压开关柜采购标准》的第9部分。
本部分代替 Q/GDW13088.9—2014，与O/GDW13088.9—2014相比，主要技术性差异如下∶
——增加了"铜的材质"等关键元器件材料的要求，明确母线材质为T2铜，电导率≥56S/m;
——增加了"整柜局部放电试验"，明确了1.1U.电压下局部放电量要求;
——明确镀层材质和厚度，开关柜内母线搭接面应镀银，镀银层厚度不小于 8μm;
——标准化设计推荐生产尺寸增加一种，具体尺寸为长3200mm、宽1680mm、高 2600mm。
本部分由国家电网有限公司物资部提出并解释。
本部分由国家电网有限公司科技部归口。
