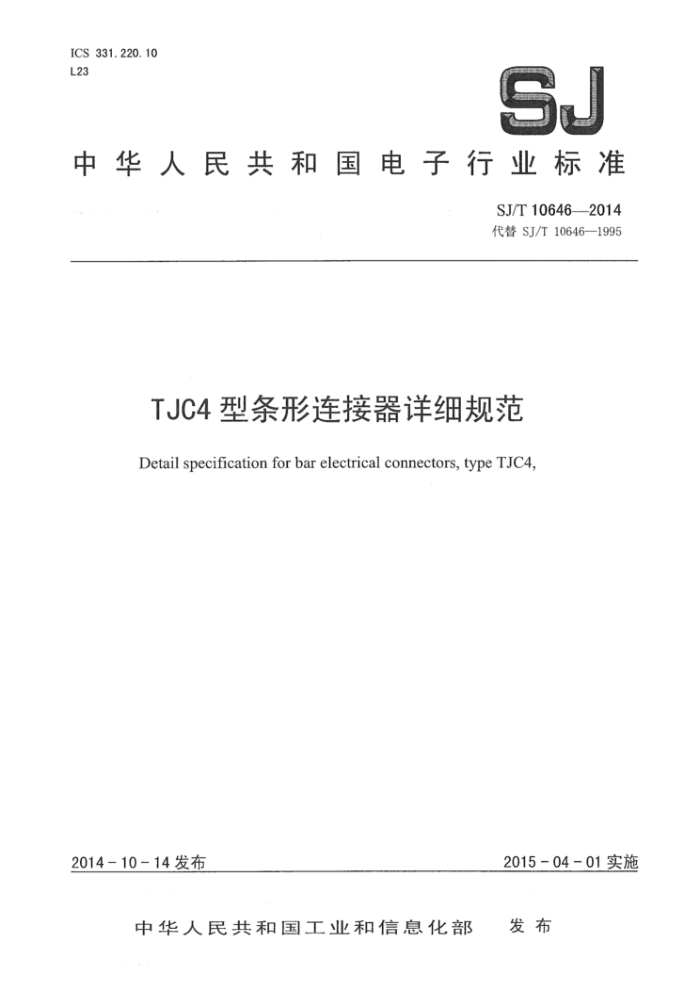

SJ/T 10646-2014 代替 SJ/T 10646—1995
TJC4型条形连接器详细规范
Detail specification for bar electrical connectors,type TJC4,
2014-10-14发布
2015-04-01实施
前 言
本规范按照GB/T1.1—2009的规则起草。
本规范代替SJ/T 10646—1995《TJC4型条形连接器详细规范》。本规范与SJ/T 10646—1995对比主要变化如下∶
——气候等级山25/85/4改为25/85/10（见8章）
——修改插入力和拔出力指标（见表4）。
请注意本规范的某些内容可能涉及专利。
本规范的发布机构不承担识别这些专利的责任。本规范由全中至设备用机电元件标准化技术委员会（SAC/TC166）归口。
1 范围
本规范规定了TJC4型条形连接器的详细要求。
本规范适用于TJC4型条形连接器，接触件间距为6 mm，阳接触件真径为φ2.36 mm，阴接触件的接端为压接式连接。额定电压为250 V（50 Hz，有效伍），额定电流不大于5 A，供彩色电视广播接收机及类似用途的电子设备用。目的为TJC4型条形连接器的技术要求和试验方法，提供统一-的规范。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注儿期的引用文件，仅注日期的版本适用工本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。
GB 1804—2000 未注公差尺寸的极限偏差
SJ/T 10642--2014 TJC型条形连接器通用规范
3 术语和定义
SJ/T 10642—-2014 界定的术语和定义适用于本规范。
