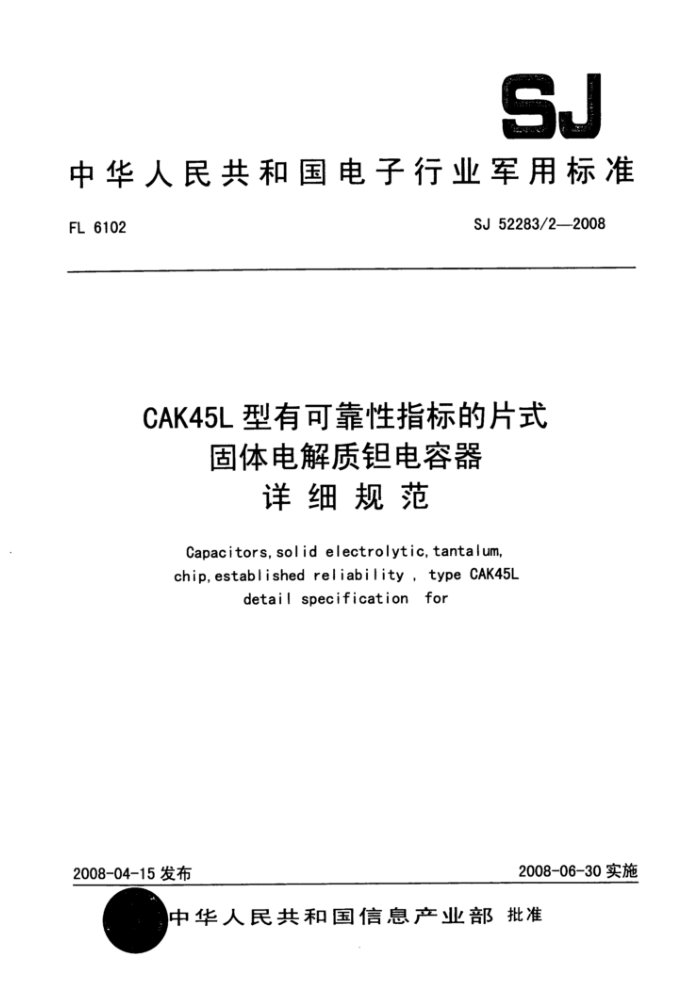

SJ 52283/2-2008
CAK45L型有可靠性指标的片式固体电解质钽电容器详细规范
Capacitors,solid electrolytic,tantalum, chip,established reliability,type CAK45L detail specification for
2008-06-30实施
2008-04-15发布
前 言
本规范是GJB 2283-1995《有可靠性指标的片式固体电解质钽电容器总规范》的相关详细规范。
本规范由信息产业部电子第四研究所归口。
本规范起草单位∶国营第四三二六厂。
1 范围
本规范规定了CAK45L 型有可靠性指标的片式固体电解质钽电容器的结构、外形尺寸、技术要求和试验方法。
本规范适用于模压封装、烧结钽阳极、有极性的CAK45L型有可靠性指标的低等效串联电阻片式固体电解质钽电容器（以下简称电容器）。
2 引用文件
下列文件中的有关条款通过引用而成为本规范的条款。凡注日期或版次的引用文件，其后的任何修改单（不包含勘误的内容）或修订版本都不适用于本规范，但提倡使用本规范的各方探讨使用其最新版本的可能性。凡不注日期或版次的引用文件，其最新版本适用于本规范。
GJB 2283-1995 有可靠性指标的片式固体电解质钽电容器总规范
GJB 548A-1996微电子器件 试验方法和程序
3 要求
3.1 总则
CAK45L型有可靠性指标的片式固体电解质钽电容器应符合本规范和GJB 2283-1995总规范规定的所有要求，当本规范的要求与总规范不一致时，应以本规范为准。3.2 设计与结构
3.2.1 电容器的结构、尺寸及最大重量
电容器的结构、外形尺寸应符合图1所示和表1中的规定，最大重量不作考核要求。
3.2.2 电容器的额定电压、浪涌电压、降额电压和标称电容量
见表2。3.2.3 引出端
引出端基材采用铁镍合金载带，涂覆层为铅含量不低于5%的锡铅焊料，厚度7μm～15μm。
