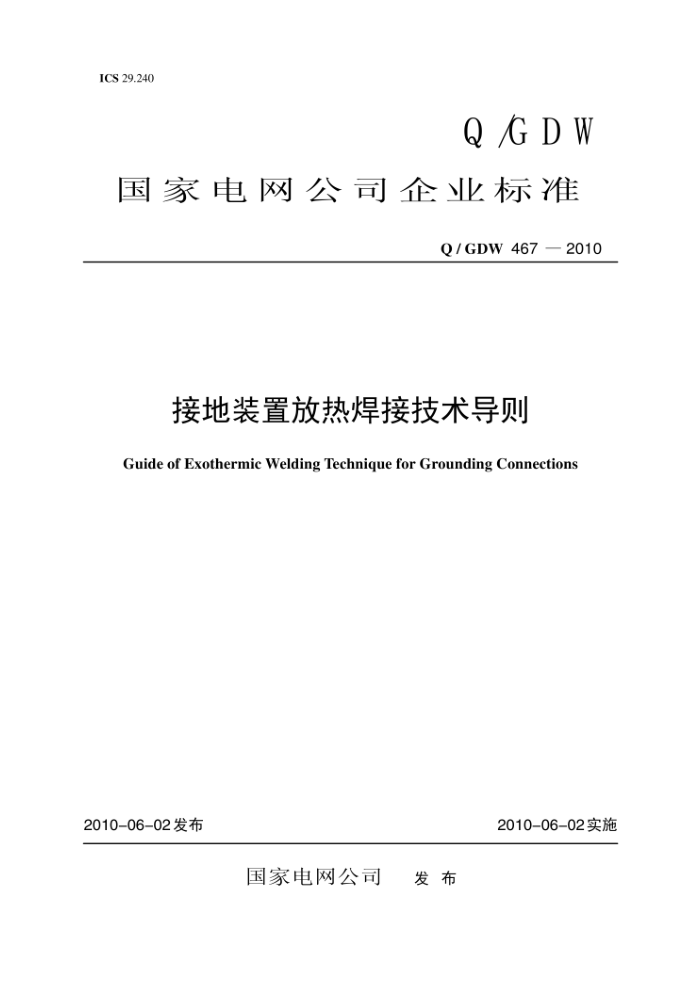

Q/GDW 467-2010
接地装置放热焊接技术导则
Guide of Exothermic Welding Technique for Grounding Connections
2010-06-02实施
2010-06-02发布
目 次
前言………………………………………………………………………………………………………………………………………………1
1 范围……………………………………………………………………………………………………………………………………… 1
2 规范性引用文件……………………………………………………………………………………………………………………1
3 总则……………………………………………………………………………………………………………………………………… 1
4 材料 ………………………………………………………………………………………………………………………………………………1
5 焊接工艺试验…………………………………………………………………………………………………………………………….2
6 焊前准备……………………………………………………………………………………………………………………………….2
7 焊接工艺………………………………………………………………………………………………………………………………3
8 质量检验…………………………………………………………………………………………………………………………… 4
9 技术文件……………………………………………………………………………………………………………………………… 4
编制说明…………………………………………………………………………………………………………………………………………7
前 言
本标准是根据实际应用需求编制的国家电网公司企业标准。
本标准在编制过程中，参照了有关国际标准、国家标准和国内有关标准及规定。本标准为相对独立的标准。本标准力求具有科学性、实用性和可操作性，使行业内有关挖地装置放热提接工作有意可循.
本标准规定了电气工程接地装置放热焊接的技术要求及质量标准。
本标准由国家电网公司基建部提出并负责解释。
本标准由国家电网公司科技部归口。
1 范围
本标准规定了电气工程接地装置放热焊接技术要求和质量标准。
本标准适用于各电压等级的接地装置及纯铜、铜覆钢等材料制作的接地装置的放热焊接工作。其他材料制作的接地装置采用放热焊接亦可参考本标准。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2651 焊接接头拉伸试验方法
GB/T3953 电工圆铜线
GB/T4423 铜及铜合金拉制棒
GB/T12970.2 电工软铜绞线第2部分∶软铜绞线
GB/T21652 铜及铜合金线材
Q/GDWXX 电气工程接地用铜覆钢技术条件
