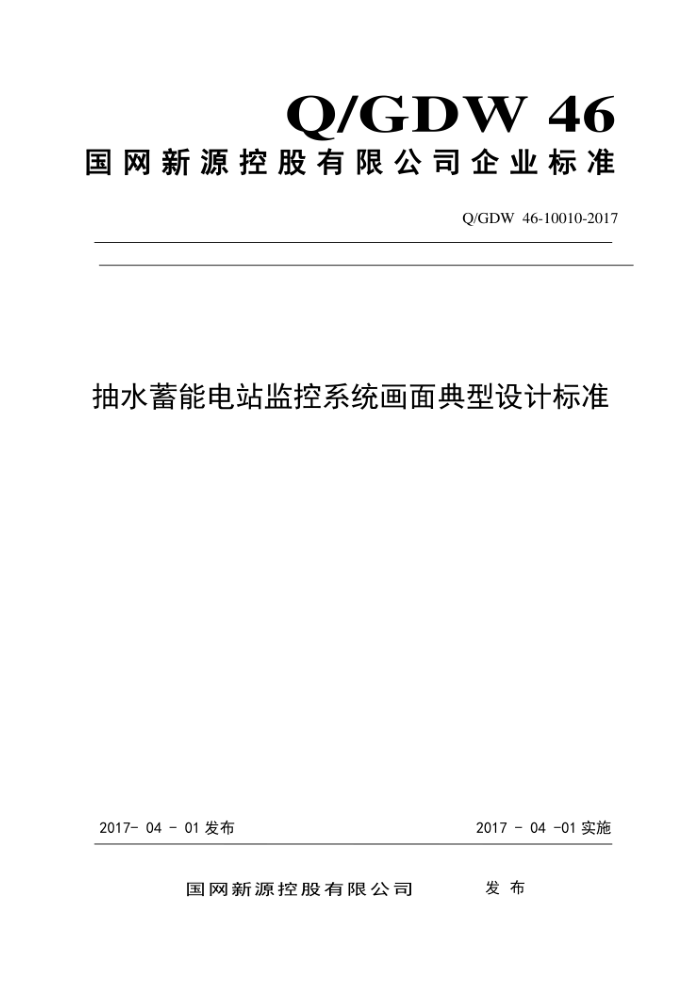

Q/GDW 46-10010-2017
抽水蓄能电站监控系统画面典型设计标准
2017-04-01 实施
2017-04-01发布
目 次
前言...................................................................1
1 范围.............................................................................1
2 规范性引用文件......................................................1
3 术语和定义.........................................................................1
4 符号、代号和缩略语...........................................................1
5 总则.................................................................................................1
6 画面内容和要求.....................................................................8
7 监控画面监视内容和要求..........................47
附录A（资料性附录） 抽水蓄能电站监控系统画面清单................48
前 言
本标准是按照Q/GDW 46-001-2012-00701（国网新源控股有限公司技术标准编写规范）给出的规则起草。
本规范由国网新源控股有限公司运维检修部提出并解释。
本规范由国网新源控股有限公司科技信息部归口。
1 范围
本标准规定了抽水蓄能电站计算机监控系统画面的配置、分类、布局、组成要素、关键监视控制参数等要求。
本标准适用于国网新源控股有限公司独资和控股的抽水蓄能电站。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
DLT 5065-2009 水力发电厂计算机监控系统设计规范
GB 11920-2008 电站电气部分集中控制设备及系统通用技术条件
DL/T578-2008 水电厂计算机监控系统基本技术条件
Q/GDW 434.4-2012《 国家电网公司安全设施标准第 4 部分;水电厂》
