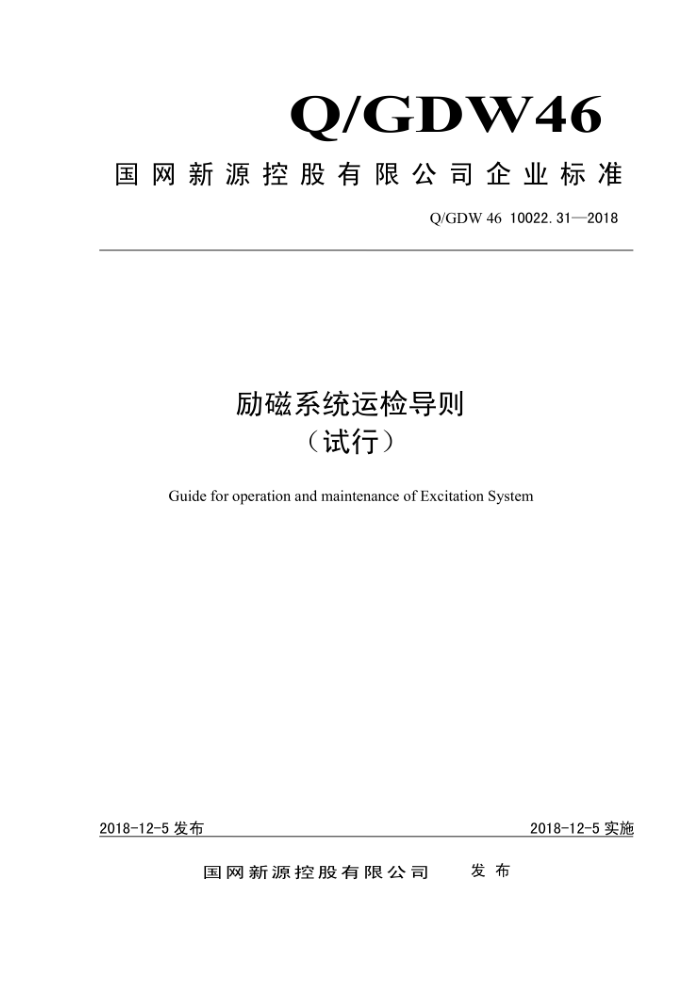

Q/GDW 46 10022.31-2018
励磁系统运检导则（试行）
Guide for operation and maintenance of Excitation System
2018-12-5实施
2018-12-5发布
前 言
本导则依据《国网新源公司关于印发全面实施现场作业标准化工作方案的通知》（新源运检（2018〕100号）编制。
《国网新源控股有限公司设备运检导则》分为40册。
本册为《国网新源控股有限公司设备运检导则》第31分册。
本导则由国网新源控股有限公司运维检修部提出并负责解释。
本导则由国网新源控股有限公司科技信息部归口。
1 范围
本导则规定了水轮发电机（含抽水蓄能机组）励磁系统（包括励磷调节柜、励破功率柜。交流进线开关、灭磁装置、起励装置）的运行业务、维护业务、修试业务的项目及周期，明确设备投运、退役报废条件，用于指导运维人员开展设备的运、维、修、试工作。
本导则适用于国网新源控股有限公司所辖电厂（公司）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
3 术语和定义
GB/T 7409.1、DL/T 294、DL/T 583、DL/T 1066和DL/T 1166所界定的以及下列术语和定义适用于本文件。
3.1 励磁系统 excitation system
同步发电电动机提供励磁电流的设备，主要由励磁变压器（含制动变压器）、可控硅整流装置、自动电压调节器、灭磁和过电压保护装置、起励装置及必要的控制、保护、测量、信号装置等组成。
3.2 自并励静止励磁系统 potential source static excitation system
电动势源静止励磁功率单元的电源来自发电电动机机端的励磁系统。
3.3 功率整流装置 power rectifier
将交流变换为直流、为同步发电电动机或交流励磁机提供磁场电流的装置。
3.4 励磁调节器 excitation regulator
按照某种调节规律对同步发电电动机机端电压、无功功率、功率因数、转子电流进行实时闭环调节的装置。
3.5 自动电压调节器（AVR） automatic voltage regulator
实现按恒机端电压调节方式的调节及相关的限制保护功能的装置，也称自动（调节）通道。
