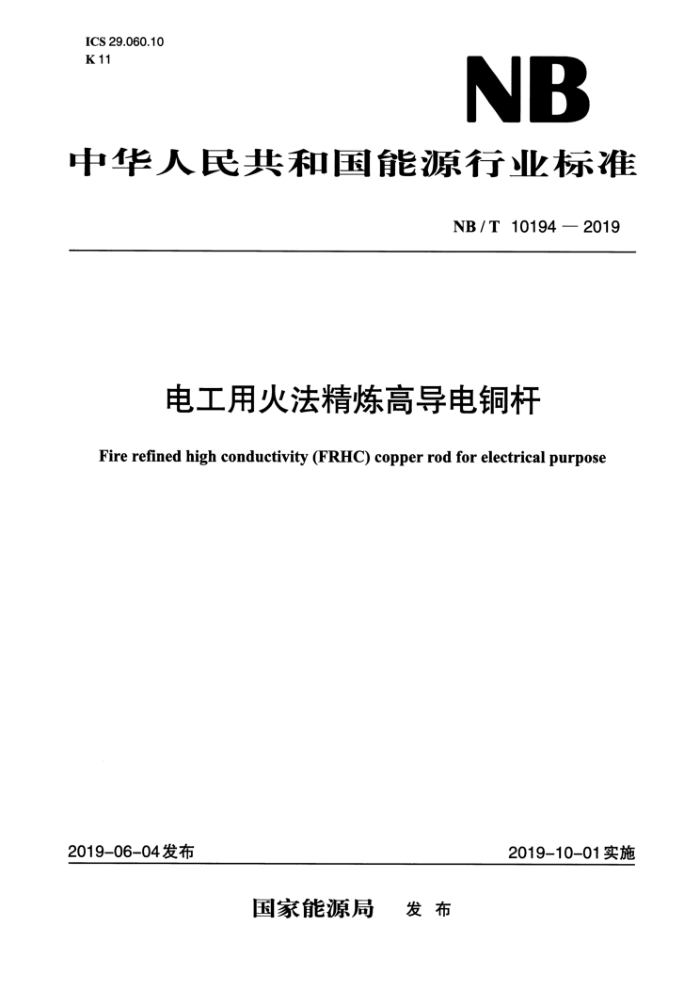

NB/T 10194-2019
电工用火法精炼高导电铜杆
Fire refined high conductivity (FRHC)copper rod for electrical purpose
2019-06-04发布
2019-10-01实施
目 次
引言……………………………………………………………………………………………………………………………………1
1范围………………………………………………………………………………………………………………………………1
2 规范性引用文件………………………………………………………………………………………………………1
3 要求………………………………………………………………………………………………………………1
6 标志、包装、运输、贮存及质量证明书……………………………………………………………………6
附录A（资料性附录） 铜杆铜粉量测试方法———干刷法 …………………………………………………8
附录B（规范性附录） 铜杆表面的氧化膜厚度测试方法 …………………………………………………9
附录C（资料性附录） 铜杆可退火性能测试方法——螺旋伸长数法（S.E.N法） ……………11
附录D（资料性附录） 火法精炼高导电铜杆推荐使用建议…………………………………………14
参考文献………………………………………………………………………………………………………………………………15
前 言
本标准按照GB/T1.1—2009《标准化工作导则 第1部分;标准的结构和编写》给出的规则起草。
本标准由中国电器工业协会提出。
本标准由全国裸电线标准化技术委员会（SAC/TC 422）归口。
引言
本标准参考GB/T3952—2016、YS/T793—2012、ASTM B49-16、EN 1977∶2013进行起草。
本标准规定的产品为以废铜为原料，通过火法精炼，经连铸连轧工艺生产的电工用火法精炼高导电铜杆（简称铜杆）。该类产品与YS/T 793—2012中所有牌号的铜杆、ASTM B49-16 以及 EN 1977∶2013 中规定的对应牌号的铜杆均属火法精炼的高导电（FRHC）铜杆，本标准对该类产品提出相关特殊规定;
——规定了制造电工用火法精炼高导电铜杆的进炉原料;
——规定了电工用火法精炼高导电铜杆各牌号的成分及氧含量的要求，与国际同类产品的标准规定一致;
——规定了铜粉量及扭断试验的试样标距为250 mm，并附铜粉量测试方法
——干刷法，列为附录A;
——参考 ASTM B49-16，增加了铜杆表面氧化膜指标要求，并附氧化膜厚度的测试方法，列为附录B;
——参考 EN 12893∶2000，增加了铜杆可退火性的测试方法
——螺旋伸长数法（S.EN 法），并提供推荐分挡的评价方法，列为附录C;
——提出了火法精炼高导电铜杆在线缆行业推荐使用的建议，列为附录D。
1 范围
本标准规定了以废铜为原料，通过火法精炼，经连铸连轧工艺生产的电工用火法精炼高导电铜杆的要求、试验方法、检验规则，以及标志、包装、运输、贮存和质量证明书。
本标准适用于直径为6.0 mm～35.0mm，供进一步加工的电工用线材或其他电工用型材使用。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3048.2 电线电缆电性能试验方法 第2部分;金属材料电阻率试验
GB/T4909.2 裸电线试验方法 第2部分;尺寸测量
GB/T 4909.3 裸电线试验方法 第3部分∶拉力试验
GB/T 4909.4 裸电线试验方法 第4部分∶扭转试验
GB/T5121（所有部分）铜及铜合金化学分析方法
3 要求
