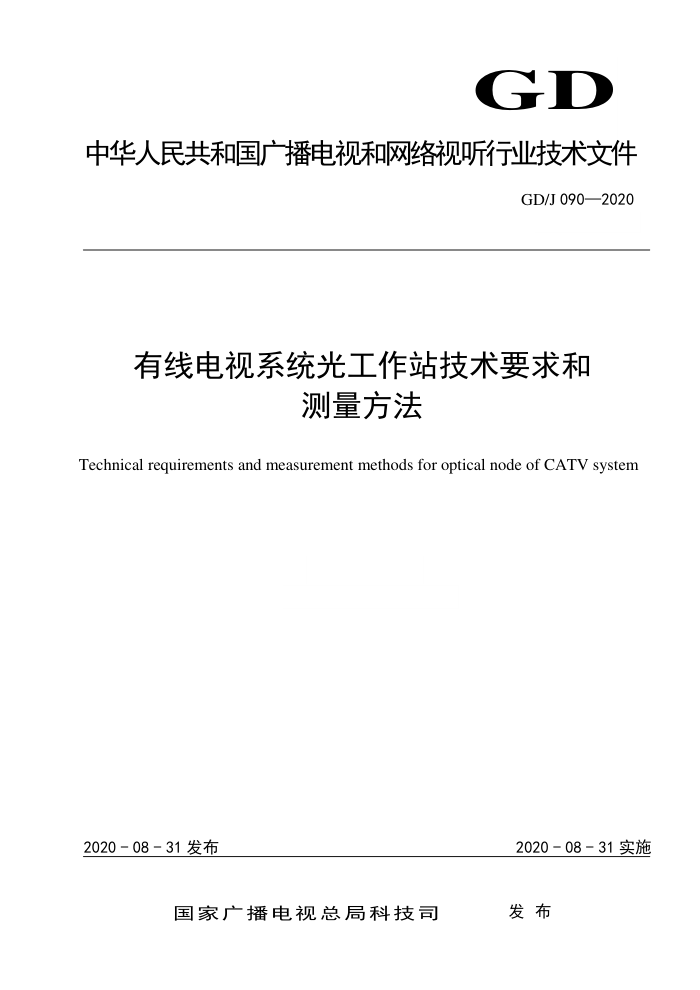

GD/J 090-2020有线电视系统光工作站技术要求和测量方法
Technical requirements and measurement methods for optical node of CATV system
2020-08-31实施
2020-08-31发布
目 次
前言 ...............................................................................1
1 范围 ................................................................................1
2 术语和定义 ..........................................................................1
3 缩略语 ..............................................................................2
4 技术要求 ............................................................................2
4.1 外观要求 .......................................................................2
4.2 下行光接收机技术要求 ...........................................................2
4.3 上行光发送机技术要求 ...........................................................3
4.4 上行光接收机的技术要求 .........................................................3
5 测量方法 ............................................................................3
5.1 外观要求、光连接器形式 .........................................................3
5.2 输入光功率范围 .................................................................3
5.3 光反射损耗 .....................................................................4
5.4 频率范围、下行链路平坦度 .......................................................5
5.5 载噪比(C/N)、载波复合三次差拍比（C/CTB）、载波复合二次差拍比（C/CSO）、下行射频输出
信号电平 .......................................................................5
5.6 调制误差率（MER） ..............................................................6
5.7 射频输出反射损耗 ...............................................................6
5.8 激光器类型、输出光波长 .........................................................7
5.9 输出光功率、输出光功率稳定度 ...................................................7
5.10 射频输入频率范围、上行链路平坦度 ..............................................8
5.11 射频输入反射损耗 ..............................................................8
5.12 噪声功率比（NPR）动态范围、上行射频输出信号电平、射频输入信号电平 .............9
附录 A（规范性附录） 上行光接收机技术要求............................................10
参考文献 .............................................................................11
前 言
本技术文件按照GB/T 1.1—2009给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件发布机构不承担识别这些专利的责任。
本技术文件由国家广播电视总局科技司归口。
1 范围
本技术文件规定了有线电视系统光工作站技术要求和测量方法。
本技术文件适用于有线电视系统光工作站的设计、生产和测试。
2 术语和定义
下列术语和定义适用于本文件。
2.1
上行光发送机 return optical transmitter
发送上行传输信号的光发送机。
[GB/T 7400—2011，定义3.833]
2.2
下行光接收机 forward optical receiver
接收下行传输信号的光接收机。
[GB/T 7400—2011，定义3.1106]
2.3
上行光接收机 return optical receiver
接收上行传输信号的光接收机。
[GB/T 7400—2011，定义3.834]
2.4
光工作站 optical node
具有下行光接收机和上行光发送机功能的传输设备。
2.5
噪声功率比 noise power ratio；NPR
在室温、规定链路损耗、回传带宽内，上行光接收机输出的数字调制信号的总功率（或功率谱密度）与回传带宽内的噪声总功率（或功率谱密度）之比，单位为分贝（dB）。
