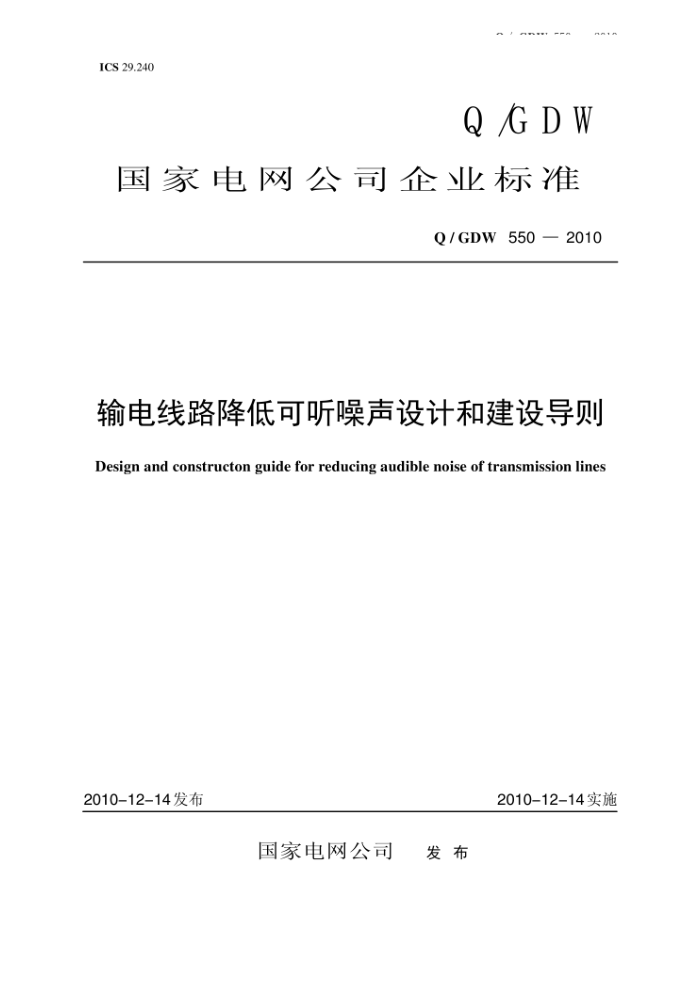

Q/GDW 550-2010
输电线路降低可听噪声设计和建设导则
Design and constructon guide for reducing audible noise of transmission lines
2010-12-14实施
2010-12-14发布
目 次
前言……………………………………………………………………………………………………………………………………………1
1 范围…………………………………………………………………………………………………………………………………………………1
2 规范性引用文件………………………………………………………………………………………………………………………………1
3 总则………………………………………………………………………………………………………………………………………………1
4 基木规定…………………………………………………………………………………………………………………………………1
5 导线、地线和跳线……………………………………………………………………………………………………………………1
6 金具…………………………………………………………………………………………………………………………………3
7 架线施工………………………………………………………………………………………………………………………………6
8 限…………………………………………………………………………………………………………………………………………7
附录A 可听噪声计算方法………………………………………………………………………………………………………………9
附录B 均压环、屏蔽环电位梯度计算公式…………………………………………………………………………10
附录C 金具表面场强海拔修正公式……………………………………………………………………………11
附录D 330kV输电线路间隔棒案例分析…………………………………………………….………………………13
附录E 500kV紧凑型线路均压环仿真计算案例分析…………………………………………………………16
附录F 500kV紧凑型线路均压环电晕试验案例分析……………………………………………………………18
附录G 常规500kV线路均压屏蔽环结构优化案例分析……………………………………………………………………21
附录H 750kV耐张塔绕跳结构优化案例分析 ………………………………………………………………………………… 24
附录I 750kV耐张塔绕跳防晕球案例分析………………………………………………………………………………27
附录J 线路金具电晕的紫外成像仪测试……………………………………………………………………………………….30
附录K 线路可听噪声测试……………………………………………………………………………………………………………32
编制说明…………………………………………………………………………………………………………………………………… 35
前 言
本标准依据《关于下达 2010年度国家电网公司技术标准制（修）定计划的通知》（国家电网科〔2010〕320号）编制。
本标准在GB 50545《110kV一750kV架空输电线路设计规范》及制造、施工、验收等标准关于控制导地线电晕可听噪声要求的基础上，结合国家电网公司《降低输变申电工程可听声技术研究和应用》研究成果编制。
本标准对 330kV~750kV 架空输电线路控制电晕可听噪声提出相应的技术要求，并就检验规则做出了规定。
本标准中的附录A、B、C、J、K属于规范性附录，附录D、E、F、G、H、I属于资料性附录。
本标准由国家电网公司基建部提出并负责解释。
本标准由国家电网公司科技部归口。
