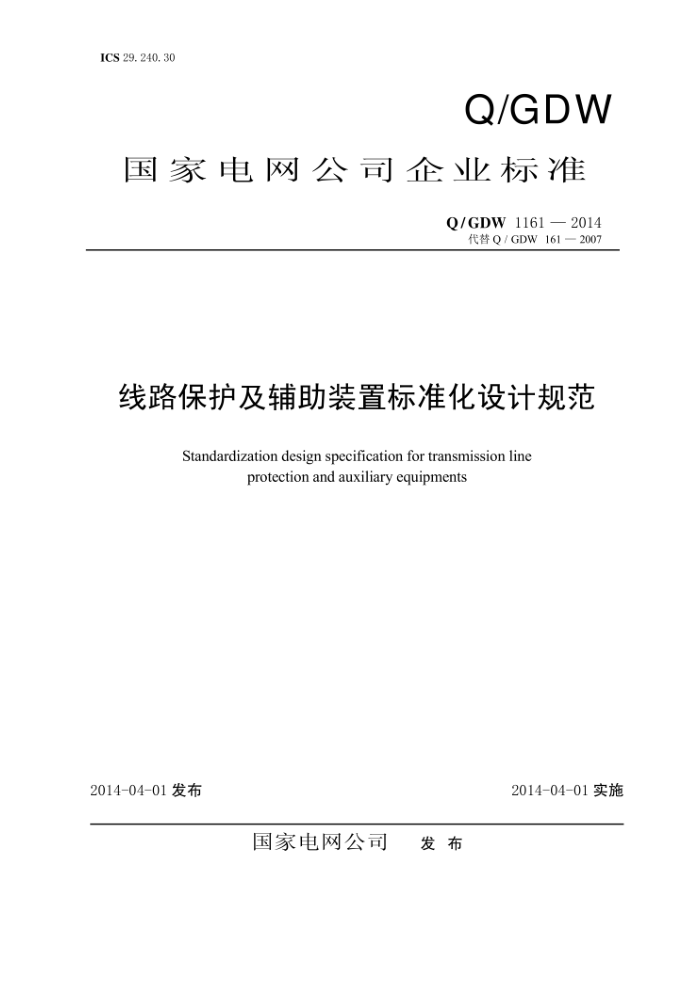

Q/GDW 1161-2014代替 Q/GDW 161- 2007
线路保护及辅助装置标准化设计规范
Standardization design specification for transmission line protection and auxiliary equipments
2014-04-01实施
2014-04-01发布
目 次
前言…………………………………………………………………………………………………………………………………………1
1 范围……………………………………………………………………………………………………………………………………………1
2 规范性引用文件…………………………………………………………………………………………………………………………1
3 总则…………………………………………………………………………………………………………………………………………1
4 一般规定…………………………………………………………………………………………………………………………………2
5 线路保护及辅助装置设计规范………………………………………………………………………………………………………8
6 组屏（柜）设计规范………………………………………………………………………………………………………………22
7 合并单元设计规范………………………………………………………………………………………………………………………29
8 智能终端设计规范 …………………………………………………………………………………………………………………30
9 智能站光缆要求及光缆敷设要求……………………………………………………………………………………………..30
10 保护与通信设备接口要求…………………………………………………………………………………………………30
11 对相关设备及路的要求……………………………………………………………………………………………31
附录A（规范性附录） 保护装置定值清单及软压板标准格式……………………………………………………32
附录 B（规范性附录） 保护装置打印报告标准格式………………………………………………………………48
附录C（规范性附录） 智能化保护装置接口信息……………………………………………………………………53
编制说明………………………………………………………………………………………………………………………………63
前 言
本标准代替Q/GDW161—2007，与Q/GDW161—2007相比主要技术性差异如下∶
——增加了智能变电站保护装置相关要求;
——增加了保护功能配置表，保护功能由"基础型号功能"、"选配功能"组成;
——修改了附录A中的保护装置定值清单，增加了附录C智能化保护装置接口信息。
本标准由国家电力调度控制中心提出并解释。
本标准由国家电网公司科技部归口。
