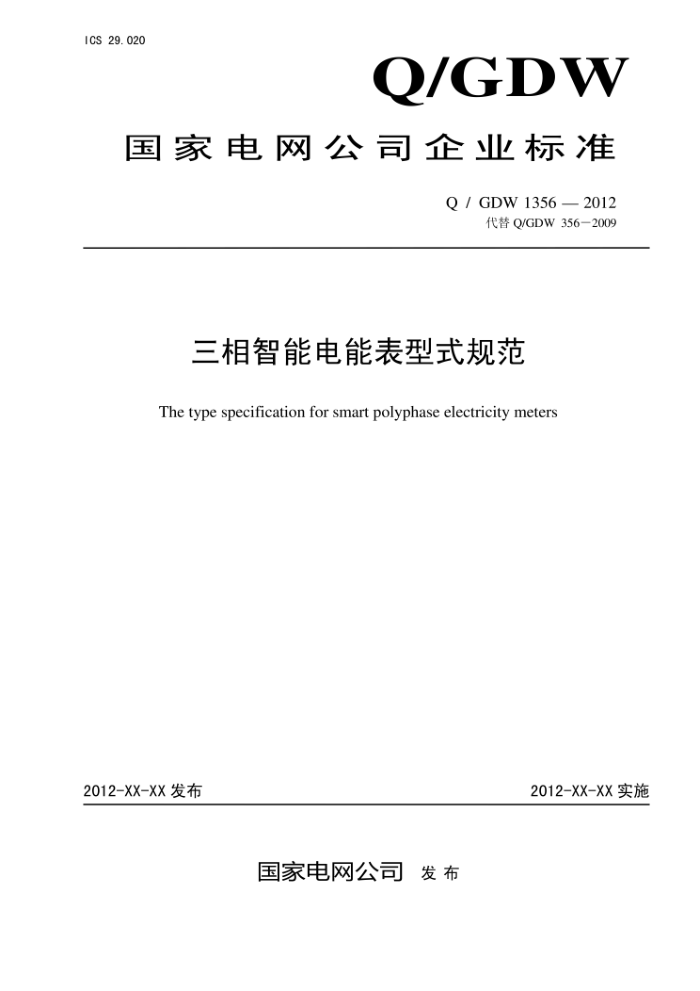

Q/GDW 1356-2012代替Q/GDW 356-2009
三相智能电能表型式规范
The type specification for smart polyphase electricity meters
目 次
前言………………………………………………………………………………………………………………………1
1适用范围……………………………………………………………………………………………………………………………….1
2 规范性引用文件……………………………………………………………………………………………………………………………1
3 术语和定义…………………………………………………………………………………………………………………1
4规格要求……………………………………………………………………………………………………………………………….1
5环境条件……………………………………………………………………………………………………………………………2
6 显示.………………………………………………………………………………………………………………………………………………….2
7外形结构和安装尺寸……………………………………………………………………………………………………………………………4
8 材料及工艺要求………………………………………………………………………………………………………………………………5
附 录 A（规范性附录）三相智能电能表尺寸图………………………………………………………………………………………7
附 录 B（规范性附录） 三相本地费控智能电能表尺寸图………………………………………………………………….18
附 录C （规范性附录） 三相远程费控智能电能表尺寸图………………………………………. 29
附 录 D（规范性附录） 三相本地费控智能电能表（通信模块）尺寸图………………………………………………..40
附 录 E （规范性附录）三相远程费控智能电能表（通信模块）尺寸图……………………………………….51
附 录 F （规范性附录）三相智能电能表模块尺寸图……………………………………………………………………………..62
附 录 G（规范性附录 外置通信模块要求……………………………………………………………………………………….66
附 录 H（资料性附录接线示意图………………………………………………………………………………………………………………69
附 录 1（规范性附录）液晶字符尺寸要求…………………………………………………………………………………………….71
附 录 J（规范性附录）封印螺钉…………………………………………………………………………………………………………….73
前 言
本标准是根据国家电网科〔2012）66号文件《关于下达 2012年度国家电网公司技术标准制修订计划的通知》要求，对Q/GDW 356-2009 《三相智能电能表型式规范》进行的第一次修订。
本标准规定了三相智能电能表的环境条件、规格要求、显示要求、外观结构、安装尺寸、材料及工艺等型式要求。
本标准与Q/GDW 356-2009 相比，主要变化如下∶
——修改、统一了表壳的外形尺寸、脱模斜度;
——修改、统一了封印孔位置及尺寸;
——修改、统一了铭牌的灯孔、文字、标志、条码等的位置和尺寸
——取消编程键、报警指示灯;
——统一模块仓和模块的尺寸和结构;
——统一表壳、端子座、接线柱、隔离片、螺钉及封印螺钉材质;
——明确液晶显示字符大小、位置要求。本标准实施后代替 O/GDW356一2009。
本标准与《智能电能表功能规范》、《三相智能电能表技术规范》、《智能电能表信息交换安全认证技术规范》共同成为三相智能电能表设计、制造、管理、维护的技术依据。
本标准由国家电网公司营销部提出并负责解释。
本标准由国家电网公司科技部归口。
