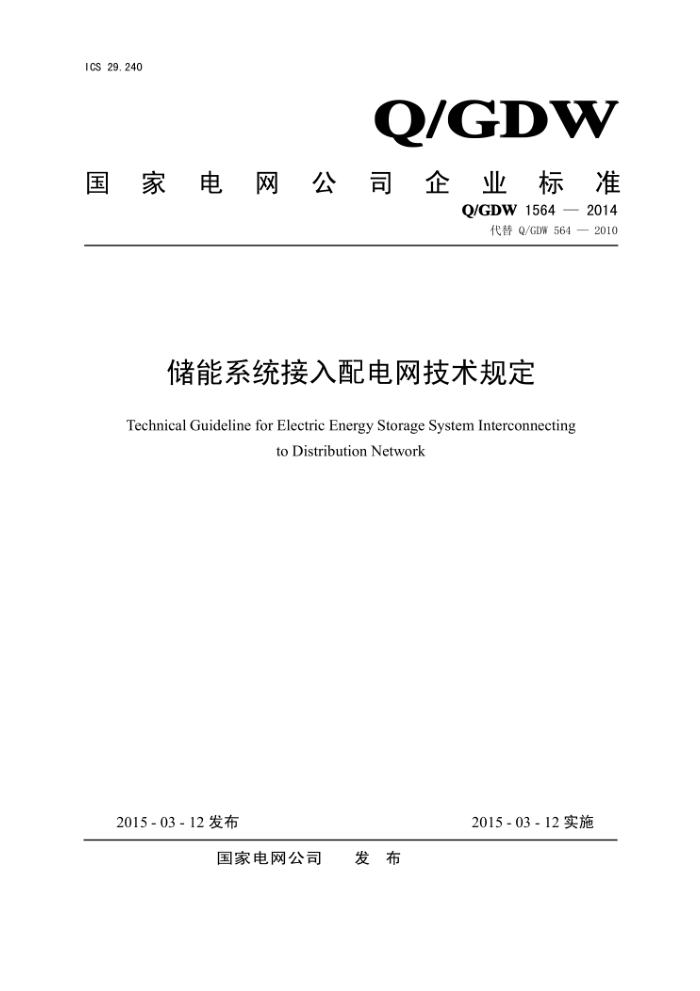

Q/GDW 1564-2014代替Q/GDW 564-2010
储能系统接入配电网技术规定
Technical Guideline for Electric Energy Storage System Interconnecting to Distribution Network
2015-03-12实施
2015-03-12发布
目 次
前言...........................................................................1
1范围...................................................................1
2 规范性引用文件.....................................................................1
3 术语和定义.......................................................................1
3.1 储能系统......................................................................1
3.3 接入点........................................................................2
3.4 公共连接点......................................................................2
3.5 储能系统短路容量.....................................................2
3.6 接口........................................................................2
3.7 电磁干扰.................................................................2
3.8 系统接地................................................................2
3.9 间谐波...................................................................2
3.10 荷电状态........................................................................2
4一般性技术规定......................................................................3
4.1 基本原则.......................................................................3
4.2 电压等级..................................................................3
4.3 短路容量。........................................................................3
4.4 最大充放电电流...................................................................3
5 接口要求............................................................................3
5.1 隔离开关........................................................................3
5.2 电气设备耐压水平................................................................3
5.3 电磁干扰.......................................................................3
6接地与安全标识......................................................................3
1 范围
本标准规定了以电化学或电磁形式存储电能的储能系统接入配电网应遵循的原则和技术要求。与分布式电源通过同一个变流器接入电网的储能元件应参照Q/GDW 480《分布式电源接入电网技术规定》执行。本标准适用于国家电网公司经营区域内接入35kV及以下电压等级配电网的储能系统。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 2894 安全标志及其使用导则
GB/T 12325 电能质量 供电电压偏差
GB/T12326 电能质量 电压波动和闪变
GB 14050 系统接地的型式及安全技术要求
GB/T 14285 继电保护和安全自动装置技术规程
