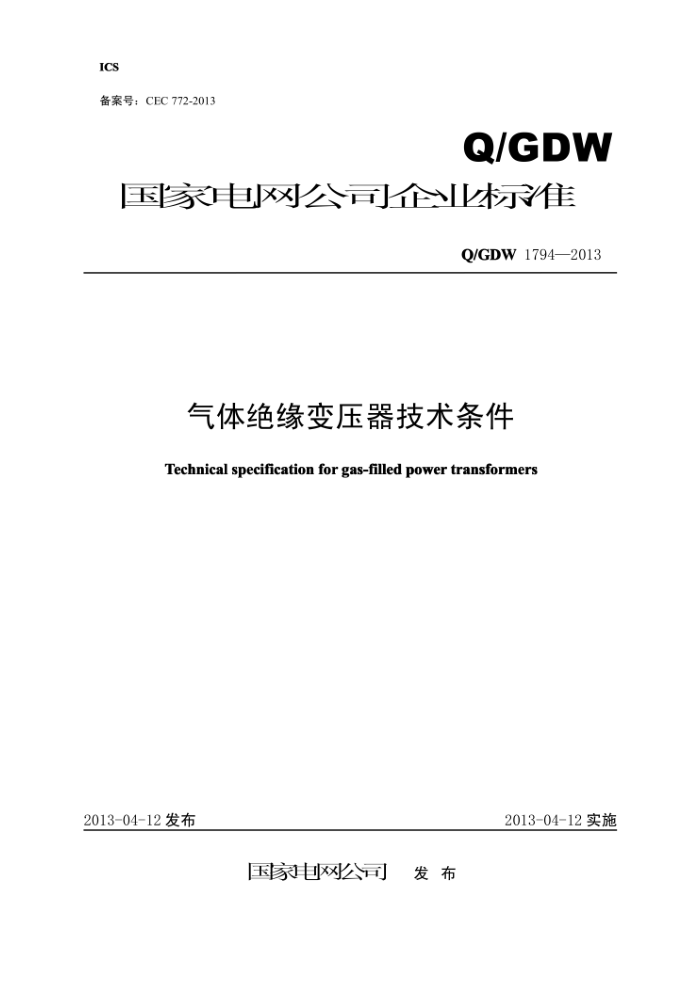

Q/GDW 1794-2013
气体绝缘变压器技术条件
Technical specification for gas-iled power transformers
2013-04-12实施
2013-04-12发布
目 次
1 范围……………………………………………………………………………………………………………………………………………………1
2 规范性引用文件………………………………………………………………………………………………………………………1
3 术语和定义………………………………………………………………………………………………………………………………………1
4 性能参数……………………………………………………………………………………………………………………………………………2
4.1110kV井等级…………………………………………………………………………………………………………………………………2
4..2 220kV电等级……………………………………………………………………………………………………………………4
5 技术要求………………………………………………………………………………………………………………………………………10
5.1 基本要求……………………………………………………………………………………………………………………10
5.2 安全保护装置………………………………………………………………………………………………………………………………11
5.3 冷却系统及控制箱………………………………………………………………………………………………………………………………11
5.4 气箱及其附件的技术要求…………………………………………………………………………………………………………11
6 测试项目………………………………………………………………………………………………………………………………………………12
7 标志、起吊、安装、运输和贮存…………………………………………………………………………………………13
编制说明…………………………………………………………………………………………………………………………………………15
1 范围
本标规定了额定容量为6300kVA及以上，电压等级为 110kV、220kV三相及 220kV组合三相气体绝缘变压器的性能参数，技术要求，测试项目以及标、起吊、安装、运输和存。
本标准值适用于电压等级为 110kV、220kV，额定频率为50Hz 的气体绝缘变压器。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 150（所有部分） 压力容器
GB1094.1 电力变压器 第1部分∶总则
GB 1094.2—1996 电力变压器 第2部分∶温升
GB1094.3 电力变压器 第3部分∶绝缘水平、绝缘试验和外绝缘空气间隙
GB1094.5 电力变压器 第5部分∶承受短路的能力
GB/T1094.10 电力变压器 第10部分∶声级测定
GB/T2900.15 电工术语 变压器、互感器、调压器和电抗器
GB/T8905 六氟化硫电气设备中气体管理和检测导则
GB/T12022 工业六氟化硫
DL/T941 运行中变压器用六氟化硫质量标准
JB/T 10088 6kV～500kV级电力变压器声级
TSG RO004 固定式压力容器安全技术监察规程
