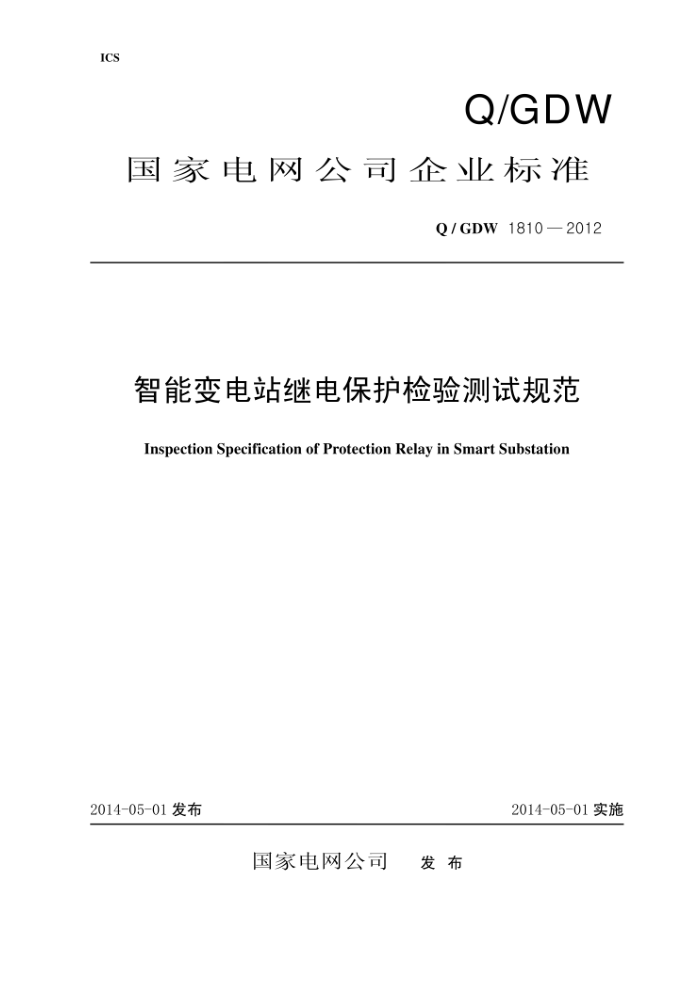

Q/GDW 1810-2012
智能变电站继电保护检验测试规范
Inspection Specification of Protection Relay in Smart Substation
2014-05-01发布
2014-05-01实施
前 言
随着智能电网的不断推进，数字化保护装置的运用越来越广泛，为了保证应用于智能变电站的保护控制装置的各项功能指标满足系统要求，特编制了本规范。
本标准附录A为规范性附录。
本标准由国家电力调度控制中心提出并解释。
本标准由国家电网公司科技部归口。
1 范围
本标准规定了智能变电站继电保护及合并单元、智能终端装置（以下简称装置）的检测项目、检测方法及检测结果的判定方法。
本标准适用于110（66）kV及以上电压等级智能变电站继电保护及合并单元、智能终端装置，作为装置型式试验时应遵循的通用基本方法。110（66）kV以下电压等级的装置参照此标准执行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.1—2008 电工电子产品环境试验 第2部分∶试验方法 试验 A 低温
GB/T2423.2—2008 电工电子产品环境试验 第2部分∶试验方法 试验B 高温
GB/T2423.22-2002电工电子产品环境试验 第2部分;试验方法试验N∶温度变化
GB/T7261—2008 继电保护和安全自动装置基本检验方法
GB/T 11287—2000 电气继电器 第 21部分∶量度继电器和保护装置的振动、冲击、碰撞和地震试验 第1篇∶振动试验（正弦）（idt IEC60255-21-1∶1988）
GB/T14285—2006 继电保护和安全自动装置技术规程
GB/T14537—1993 继电器和保护装置的冲击与碰撞试验
GB/T14598.2—2011 量度继电器和保护装置 第1部分∶通用要求
GB/T14598.9—2010 量度继电器和保护装置 第 22-3部分∶电气骚扰试验——辐射电磁场抗扰度
GB/T14598.10—2012 量度继电器和保护装置 第 22-4 部分∶电气骚扰试验——电快速瞬变/脉冲群抗扰度试验
GB/T 14598.11—2011 量度继电器和保护装置 第 11部分∶辅助电源端口电压暂降、短时中断和电压变化和纹波
GB/T14598.13—2008 电气继电器第22-1部分;量度继电器和保护装置的电气骚扰试验1MHz 脉冲群抗扰度试验
