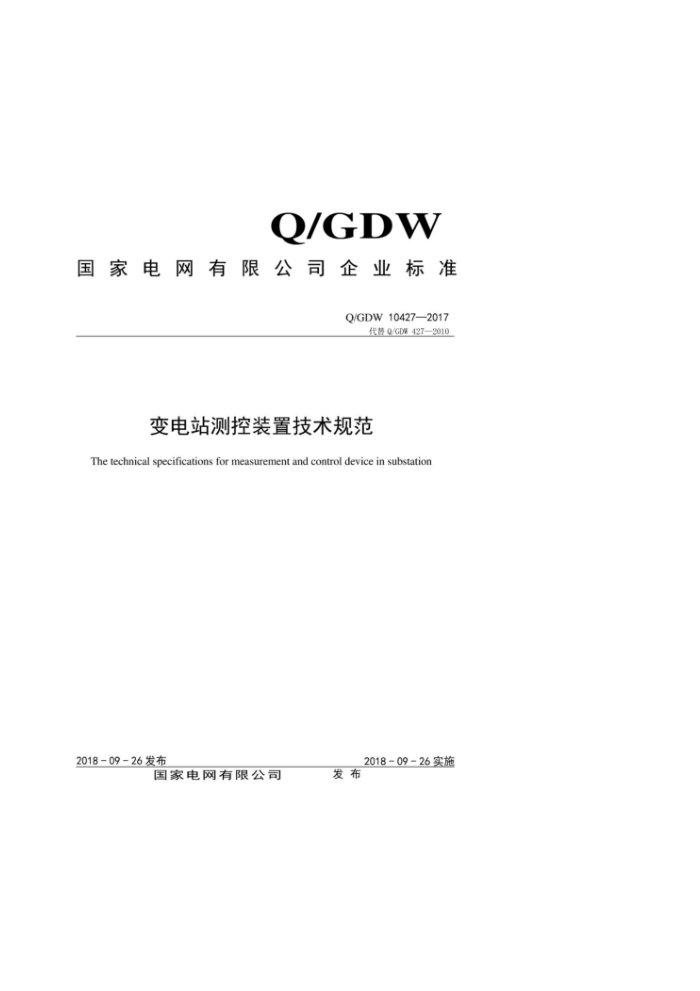

Q/GDW 10427-2017代替Q/GDN 427—2010
变电站测控装置技术规范
The technical specifications for measurement and control device in substation
2018-09-26发布
2018-09-26实施
前 言
为统一外观接口、统一信息模型、统一通信服务、统一监控图像，规范参数配置、规范应用功能、规范版本管理、规范质量控制，提高变电站运行安全性、智能性、运维便捷性，修订本标准。本标准代替 O/GDW 427-2010，与O/GDW427-2010相比，主要技术性差异如下∶-增加装置的应用分类要求;
——增加背板布局、连接器设计等统一外观接口要求;
——增加人机界面、菜单结构、记录存储功能等要求;
——增加3/2接线方式和电流及和功率计算、断路器总位置合成、时间同步管理等功能要求;
——增加 SV采样值报文品质及异常处理功能要求∶
——增加装置版本管理、定值文件管理等功能要求∶
——增加测控装置业务安全功能要求;
——修改频率测量精度指标、SOE 分辨率等性能要求∶
——修改机箱结构、网络通信光纤接口类型、信息模型及通信服务等要求。
本标准由国家电网有限公司国家电力调度控制中心提出并解释。
本标准由国家电网有限公司科技部归口。
1 范围
本标准规定了变电站测控装置的外观及接口、主要功能、人机界面、参数配置、信息模型及通信服务和性能指标方面的技术要求。
本标准适用于变电站测控装置、保护测控集成装置的测控部分，电厂以及冶金、化工领域测控装置可参照执行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
