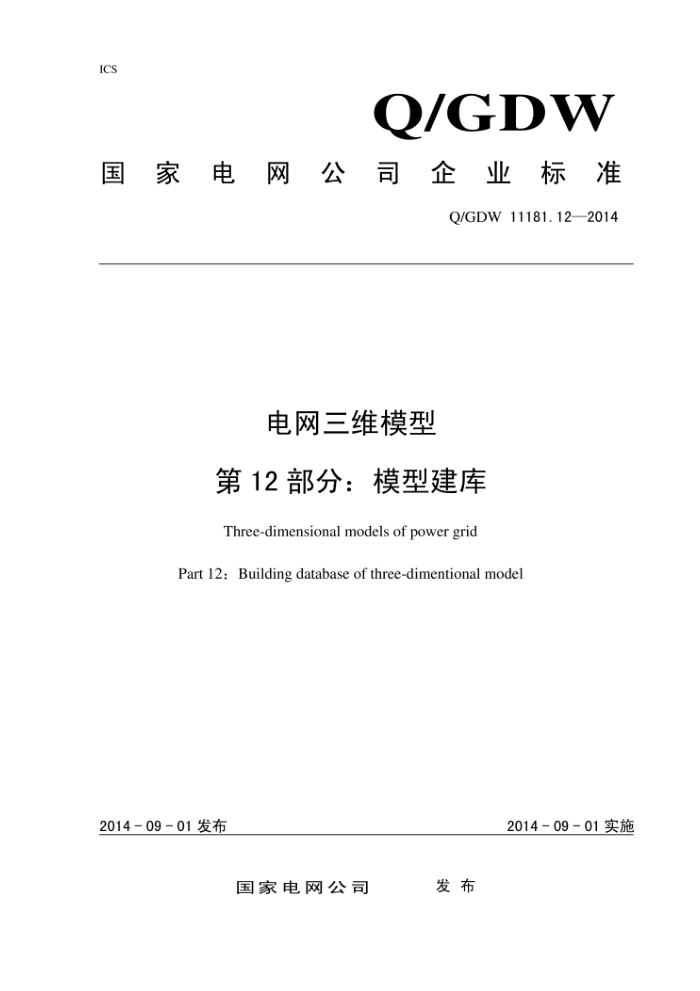

Q/GDW 11181.12-2014
电网三维模型第12部分∶模型建库
Three-dimensional models of power gridPart 12: Building database of three-dimentional model
2014-09-01实施
2014-09-01发布
前 言
为统一电网三维模型建模的技术要求，促进电网三维模型在电网建设、运行和管理等领域的应用，推进电网三维模型数据的规范化、标准化，实现模型的共享、共用，特制定"电网三维模型系列规范"。
《电网三维模型系列规范》分为13个部分;
——第1部分∶模型分类与编码
——第2部分∶数据采集与处理
——第3部分∶输电线路建模
——第 4部分∶变电站（换流站）建模
——第5部分∶监测装置建模
——第6部分∶通信设备建模
——第7部分∶电网八共设施建模
——第8 部分∶输电线路模型检测
——第9部分;输电线路模型移交验收
——第10部分∶变电站模型检测
——第11部分∶变电站模型移交验收
——第12部分∶模型建库
——第13部分∶模型典型应用场景
其中《电网三维模型系列规范》已确定编制的部分如下∶
——第1部分∶模型分类与编码
——第2部分∶数据采集与处理
——第3部分∶输电线路建模
——第 8部分∶输电线路模型检测
——第12部分∶模型建库
本部分是《电网三维模型系列规范》标准的第12部分。
本部分由国家电网公司信通部提出并负责解释。
本部分由国家电网公司科技部归口。
1 范围
本部分规定了电网三维模型建库的设计原则、建库要求、模型数据库、元数据库、模型入库流程、管理系统、支持环境。
本部分适用于220kV及以上电压等级的所有三维建模模型，如∶输电线路模型、站内设备模型、通信设备模型、监测装置模型及电网公共设施模型。220kV以下电压等级可参照执行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
