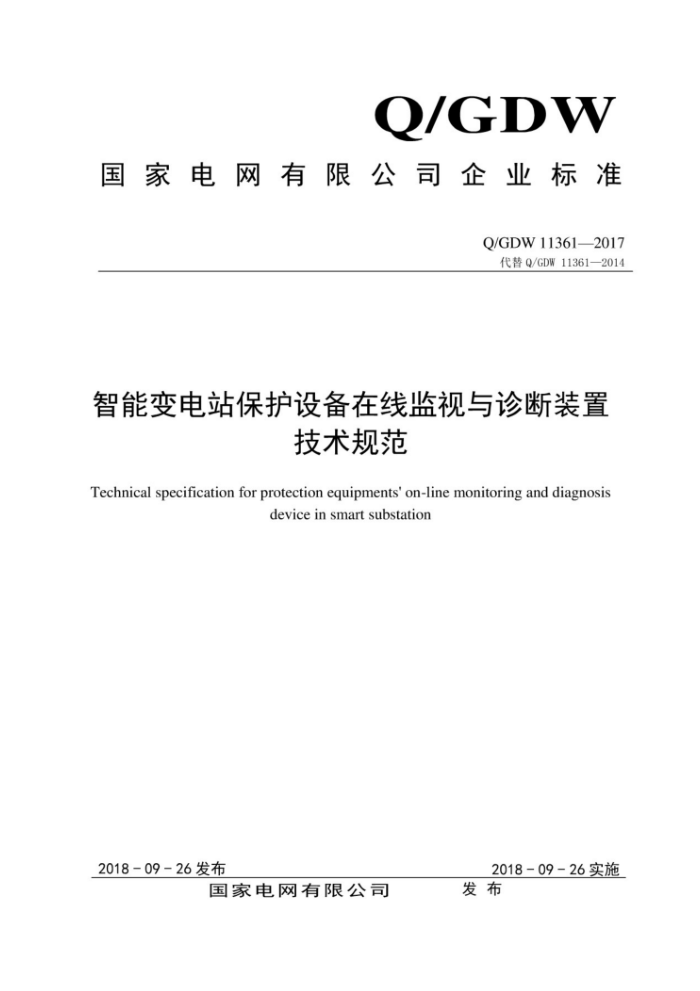

Q/GDW 11361-2017代替Q/GDW 11361—2014
智能变电站保护设备在线监视与诊断装置技术规范
Technical specification for protection equipments' on-line monitoring and diagnosis device in smart substation
2018-09-26发布
2018-09-26实施
目 次
1 范围................................................................................1
2 规范性引用文件.....................................................................1
3 术语和定语............................................................................1
4 保护设备在线监视与诊断装置功能与架构 ...................................1
5 保护设备在线监视与诊断装置技术要求 .................................2
附录A（规范性附录） 过程层设备信息输出规范.............................9
附录B（资料性附录）过程层虚回路与软压板配置规范..................................17
附录C（资料性附录） 过程层物理连接拓扑配置规范............................18
附录D（资料性附录）CRC上送规范.........................................................................20
附录E（资料性附录） 二次虚回路可视化展示规范...................................................21
附录F（资料性附录）保护装置内部逻辑可视化展示规范.............................22
附录G（资料性附录） 装置建模要求....................................................23
编制说明....................................................................................................................26
前 言
为加快建设坚强智能电网，提高智能变电站建设效率和效益，规范智能变电站保护设备在线监视和诊断装置的应用，制定本标准。
本标准代替 Q/GDW11361—2014，与Q/GDW11361—2014相比，主要技术性差异如下∶
——修订了智能变电站保护设备在线监视与诊断装置逻辑结构图、缺陷智能诊断、保护动作分析、安全措施在线监视与预警等功能规范和技术要求，增加了装置输出信息和运行巡视功能规范和技术要求，删除了继电保护 SCD模型文件定义;
——增加了附录G装置建模要求。
本标准由国家电网有限公司国家电力调度控制中心提出并解释。
本标准由国家电网有限公司科技部归口。
