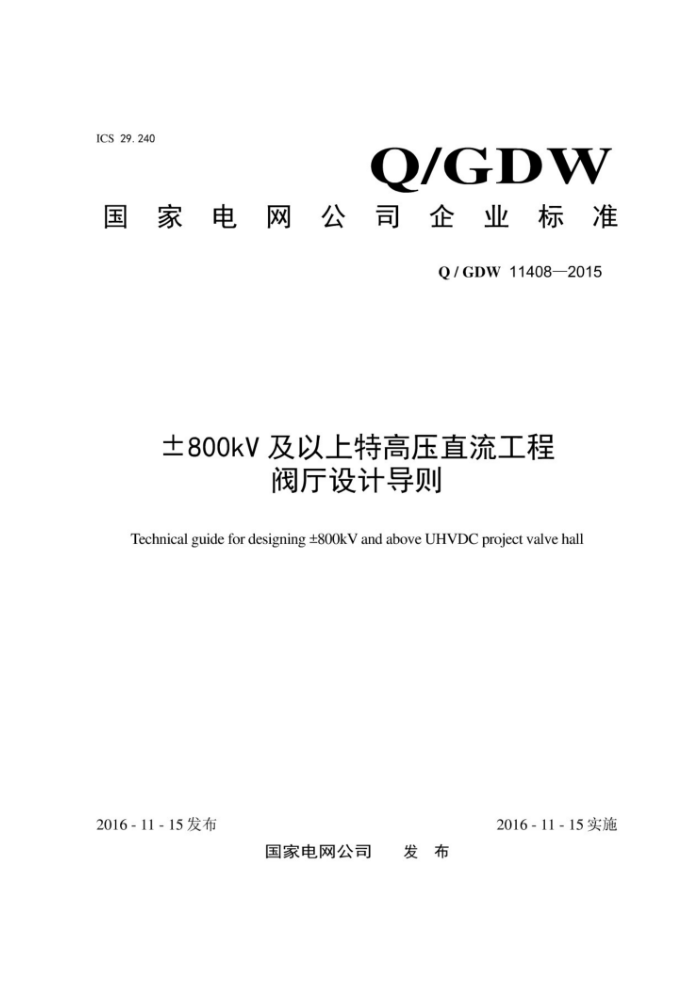

Q/ GDW 11408-2015
±800kV及以上特高压直流工程阀厅设计导则
Technical guide for designing ±800kV and above UHVDC project valve hall
2016-11-15实施
2016-11-15发布
前 言
为规范特高压直流工程换流站阀厅设计，适应国内特高压直流输电技术的发展，制定本标准。
本标准由国家电网公司基建部提出并解释。
本标准由国家电网公司科技部归口。
1 范围
本标准规定了±800kV及以上特高压直流工程换流站阀厅设计的主要技术原则，包括总则、换流站阀厅工艺电气设计、土建设计、辅助系统设计、其他电气设计等方面的技术要求。
本标准适用于国家电网公司±800kV及以上电压等级双十二脉动串联接线的特高压直流输电工程的阀厅地面及以上所有工艺和土建设计。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GBJ 87 工业企业噪声控制设计规范
GB 3096 声环境质量标准
GB/T17468 电力变压器选用导则
GB50011 建筑抗震设计规范
GB 50016 建筑设计防火规范
GB50019 采暖通风与空气调节设计规范
GB 50057 建筑物防雷设计规范
GB 50115 工业电视系统工程设计规范
GB 50140 建筑灭火器配置设计规范
GB 50149 电气装置安装工程母线装置施工及验收规范
GB 50229 火力发电厂与变电站设计防火规范
GB/T50789—2012 ±800kV直流换流站设计规范
GB 50974 消防给水及消火栓系统技术规范
DLT373 电力复合脂技术条件
DL5027 电力设备典型消防规程
DL/T5218 220kV～750kV变电站设计技术规程
DL/T5222 导体和电器选择设计技术规定
Q/GDW 293—2009 ±800kV直流换流站设计技术规定
IEC 60071 绝缘配合（insulation co-ordination）
3 术语和定义
GB/T50789—2012、Q/GDW293—2009中界定的以及下列术语和定义适用于本文件。
