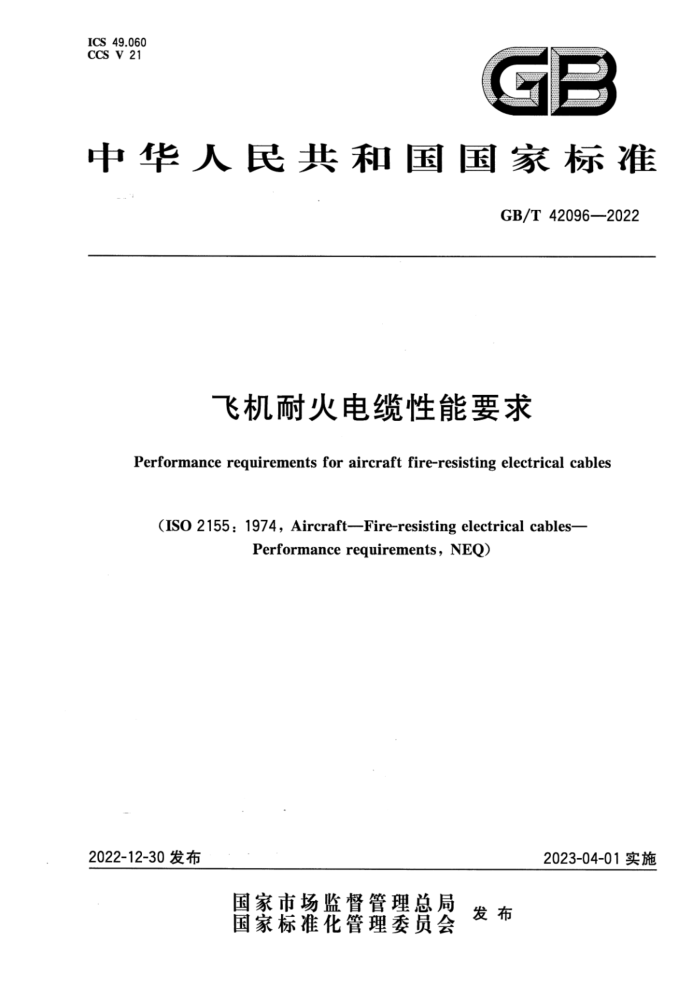

ICS 49.060
CCS V 21
GB
中华人民共和国国家标准
GB/T 42096-2022
飞机耐火电缆性能要求
Performance requirements for aircraft fire-resisting electrical cables
(ISO 2155:1974,Aircraft—Fire-resisting electrical cables—Performance requirements,NEQ)
2022-12-30发布
2023-04-01实施
国家市场监督管理总局
发布国家标准化管理委员会
GB/T 42096-2022
目次
前言 ……………………………………………………………………………………………………………Ⅲ
1 范围 …………………………………………………………………………………………………………1
2 规范性引用文件 …………………………………………………………………………………1
3 术语和定义 ……………………………………………………………………………………………1
4 材料………………………………………………………………………………………………………1
5 设计和结构 …………………………………………………………………………………………………2
6 性能 ……………………………………………………………………………………………………6
7 鉴定检验 ……………………………………………………………………………………………………8
8 型号命名……………………………………………………………………………………………………10
附录A(规范性)耐火焰燃烧试验方法………………………………………………………………13
附录B(规范性) 屏蔽编织密度和屏蔽编织角试验方法 ………………………………………………15
附录C(规范性)外护套剥离试验方法………………………………………………………………16
GB/T 42096—2022
飞机耐火电缆性能要求
1 范围
本文件规定了飞机耐火电缆材料、设计和结构、性能、鉴定检验和型号命名。
本文件适用于工作额定电压为600 V、频率不大于2000 Hz,工作温度等级为260℃的飞机耐火电缆的生产、试验以及设计选用等。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T1690硫化橡胶或热塑性橡胶 耐液体试验方法
GB/T 4909.2—2009裸电线试验方法 第2部分：尺寸测量GB 6537 3号喷气燃料GB/T 7814工业用异丙醇GB/T 11019 镀镍圆铜线
GB/T 33343—2016航空绝缘电线试验方法
HB 6577民用飞机机舱内部非金属材料烟密度试验方法HB 7066 民机机舱内部非金属材料燃烧产生毒性气体的测定方法MH/T 6040航空材料烟密度试验方法CCAR-25-R4运输类飞机适航标准(2016年3月11日 交通运输部)
3 术语和定义
下列术语和定义适用于本文件。
3.1
绝缘线芯 insulated core
构成电缆的芯线。
3.2
线规号wire gange
标准导体规格号的通称。
4材料
4.1 导体和屏蔽
用于制造镀镍铜导体的导体单丝应符合GB/T11019的要求，镍含量不小于27%。用于制造屏蔽层的导体单丝应符合GB/T 11019的要求。用于制造镀镍铜合金导体的导体单丝应符合表1的规定，镍含量不小于27%。
