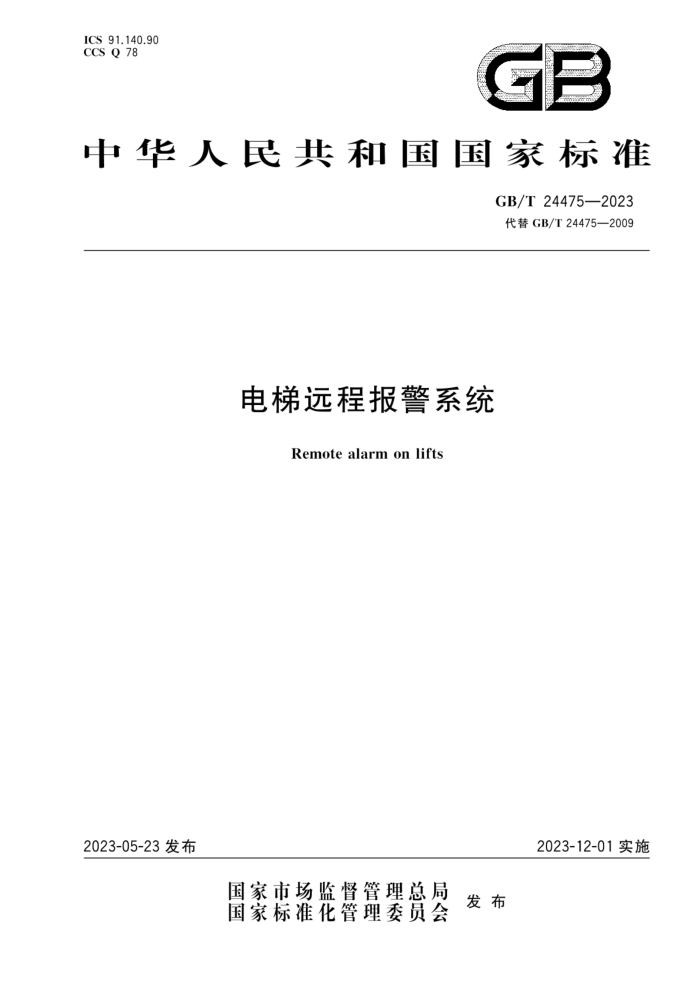

ICS 91.140.90
CCS Q 78
中华人民共和国国家标准
GB/T 24475—2023
代替GB/T 24475—2009
电梯远程报警系统
Remote alarm on lifts
2023-05-23发布
2023-12-01实施
国家市场监督管理总局
发布国家标准化管理委员会
GB/T 24475—2023
目次
前言 ………………………………………………………………………………………………………………Ⅲ
引言 …………………………………………………………………………………………………………………IV
1 范围 …………………………………………………………………………………………………………………1
2 规范性引用文件 ………………………………………………………………………………………………1
3 术语和定义 ………………………………………………………………………………………………………1
4 安全要求和/或风险减小措施……………………………………………………………………………2
5 使用信息 …………………………………………………………………………………………………………5
6 安全要求和/或风险减小措施的验证…………………………………………………………………………6
7 标志 ………………………………………………………………………………………………………8
附录 A(资料性)电梯和救援服务组织之间典型的双向通信 ……………………………………………9
附录B(资料性) 救援服务组织运作的一般信息 ………………………………………………………10
参考文献 …………………………………………………………………………………………………………12
GB/T 24475—2023
电梯远程报警系统
1 范围
本文件规定了报警系统的报警触发和传输，使用和维护信息，以及在电梯使用前进行现场测试的要求。
本文件描述了与电梯相关的重大危险、危险状态和危险事件，即：当电梯按预期使用以及在制造单位合理预见的误用情况下，使用者存在被困在轿厢和井道中的危险。
本文件适用于乘客电梯和载货电梯的报警系统。本文件不适用于：
a) 通信网络故障(见附录A),包括移动网络信号强度或类似情况；
b) 供电网络出现故障，造成该区域中的电梯同时发生困人的故障；
c) 在其实施之前安装的电梯远程报警系统。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 7024 电梯、自动扶梯、自动人行道术语
GB/T 7588.1—2020 电梯制造与安装安全规范 第1部分：乘客电梯和载货电梯(ISO 8100-1:
2019,MOD)
GB/T 15706 机械安全 设计通则 风险评估与风险减小GB/T 30560—2014 电梯操作装置、信号及附件(ISO 4190-5:2006,MOD)
3 术语和定义
GB/T 7024、GB/T 7588.1—2020和GB/T 15706界定的以及下列术语和定义适用于本文件。
3.1
报警 alarm介于被困人员按压报警触发装置和完成救援之间的状态。
3.2
确认 acknowledgement救援服务组织对报警装置收到报警的证实(应答)。
3.3
报警装置 alarm equipment
报警系统中能检测、识别、证实有效报警并启动双向通信的部分。注：报警装置是电梯的一部分。
3.4
报警终止 end of alarm由报警系统发给救援服务组织的信息，以通知被困的状态已经结束。
3.5
报警触发装置 alarm initiation device
供电梯使用者在被困情况下寻求外部帮助的装置。注：示例见附录A。
3.6
报警系统 alarm system由报警触发装置和报警装置组成。注：示例见附录A。
3.7
人工响应 human response由救援服务组织的人员通过报警系统直接发出的响应。
3.8
接收装置 reception equipment
在电梯之外能处理报警识别和双向通信的装置。
注1:“在电梯之外”的示例，如救援服务组织。
注2:接收装置示例见附录A。
3.9
救援服务组织 rescue service负责接收报警识别，并救援被困在电梯中的人员的组织。
注1:救援服务组织可为维护组织的一部分。
注2:救援服务组织运作的一般信息见附录B。
注3:救援服务组织示例见附录A。
3.10
传输器 transmitter
双向通信系统中向接收装置发送和接收声音、数据的部分。注：示例见附录A。
4 安全要求和/或风险减小措施
4.1 通则
4.1.1 基本要求
报警系统应符合本章的安全要求和/或风险减小措施。对于本文件未涉及的非重大的相关危险，报警系统应根据GB/T 15706中的原则进行设计。
4.1.2 报警信息
报警装置应确保即使在进行维护时，通过4.1.6所述报警过滤的完整报警识别(见4.1.7)也应被发送直至确认。
如果在确认之前发送失败，再次发送报警之前的延迟时间应减少至通信网络能满足的最小限度。如果通信中断，在确认后，报警装置不应妨碍再次发送。报警系统应能接收从救援服务组织发出的通信信息直到报警终止。
向传输器发送的报警识别不应延迟，报警过滤时除外。在确认和报警终止之间，不应对报警进行过滤。如在确认后通信中断，报警装置应停止自动再发送。
