ICS 27.010
CCS F 01
GB

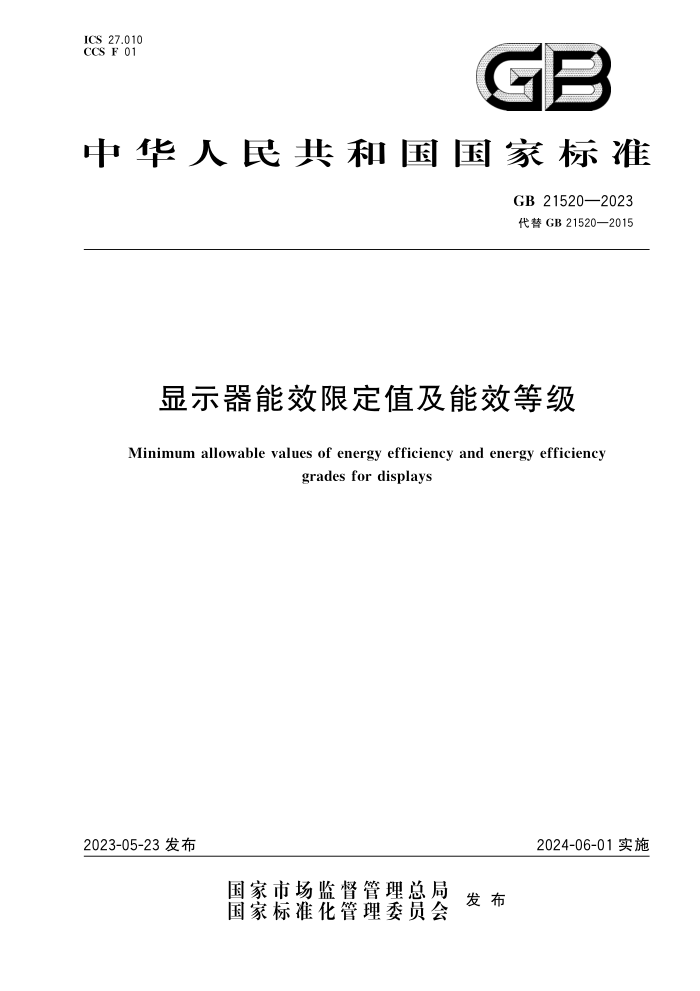

中华人民共和国国家标准
GB 21520—2023
代替GB 21520-2015
显示器能效限定值及能效等级
Minimum allowable values of energy efficiency and energy efficiencygrades for displays
2023-05-23发布
2024-06-01实施
国家市场监督管理总局
发布国家标准化管理委员会
GB 21520—2023
目次
前言 …………………………………………………………………………………………………I
1 范围……………………………………………………………………………………………………1
2 规范性引用文件……………………………………………………………………………………1
3术语和定义…………………………………………………………………………………………1
4 缩略语………………………………………………………………………………………………………2
5 技术要求……………………………………………………………………………………………3
6 能源效率和功率的计算方法 …………………………………………………………………………4
7 测试方法 ………………………………………………………………………………………………4
附录 A(规范性) 显示器能源效率、LCD和 OLED显示器睡眠状态功率和关闭状态功率测试
方法 ………………………………………………………………………………6
附录 B(规范性) 高性能LCD和高性能 OLED显示器显示性能测试方法 ………………………11
附录C(规范性) 高性能LED一体机显示性能测试方法 ………………………………………14
GB 21520—2023
显示器能效限定值及能效等级
1 范围
本文件规定了显示器的能效限定值、能效等级、能效计算及测试方法。
本文件适用于屏幕对角线尺寸不小于40 cm,以交流或直流方式供电，以液晶(LCD)和有机发光二极管(OLED)为显示方式的平面和曲面的普通用途和商用显示器。
本文件适用于以交流或直流方式供电，以发光二极管(LED)为显示方式，像素间距大于0.30 mm
且不大于2.60 mm、最大亮度不大于3000 cd/m²的LED一体化显示终端。
本文件不适用于：
a)在电视节目拍摄、制作和播出等环节进行图像评价的专业用途监视器；
b) 双屏显示器；
c) 工业设备用、医疗设备用、电影放映用、虚拟现实(VR)、增强现实(AR)、融合现实(MR)、扩展现实(XR)和液晶控制台(KVM/KMM)等专业用途显示器和仅作为配件使用的显示产品；
d) 仅支持以电池方式供电的显示器。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 8170数值修约规则与极限数值的表示和判定
GB 20943单路输出式交流-直流和交流-直流外部电源能效限定值及节能评价值SJ/T 11141 发光二极管(LED)显示屏通用规范SJ/T 11281 发光二极管(LED)显示屏测试方法
IEC 62087-2:2015 音频、视频和相关设备 功率消耗测定 第2部分：信号和介质(Audio,video, and related equipment-Determination of power consumption—Part 2:Signals and media)ITU-R BT.2100用于制作和国际节目交换的高动态范围电视的图像参数值(Image parametervalues for high dynamie range television for use in produetion and international programme exchange)
3 术语和定义
SJ/T11141界定的以及下列术语和定义适用于本文件。
3.1
LED一体化显示终端 LED panel-controller integrated display terminalLED一体机
具有多种标准输入输出接口，以LED像素显示文字、图像及视频等信息，内置显示控制系统、图像处理单元，可提供包括但不限于播放、信息发布、电源管理、人机交互、无线投屏等功能的标准化LED显示设备。
3.2
工作状态 on mode显示器连接到电源上，显示视频、图像和文字等信息的状态。
GB 21520—2023
3.3
关闭状态 off mode
显示器连接到电源上，不显示视频、图像和文字信息，不能通过远程控制单元、内部信号或外部信号进入其他状态，
3.4
睡眠状态 sleep mode
显示器在不关闭的情况下，可提供一种或多种功能的低功耗状态。
注1:睡眠状态可能存在多种模式。
注2:睡眠状态下显示器可提供的功能包括但不限于：
a) 可由用户通过远程开关、触摸控制、网络、内部传感器或计时器等方式进入工作状态；
b)可提供包括时钟在内的信息或状态显示；
c) 可保持网络连接。
3.5
显示器能源效率energy efficiency of displays在规定条件下，显示器屏幕的发光强度与工作状态功率的比值。
3.6
工作状态功率 power of on mode在工作状态下的有功功率。
3.7
关闭状态功率 power of off mode显示器在关闭状态下的有功功率。
3.8
睡眠状态功率power of sleep mode显示器在睡眠状态下的有功功率。
3.9
能效限定值 the minimum allowable values of energy efficiency for displays
在本文件规定的测试条件下，显示器应达到的最低能源效率和LCD、OLED显示器在关闭、睡眠状态下的最大有功功率。
4 缩略语
下列缩略语适用于本文件。
ABC 自动亮度控制(Automatic Brightness Control)AR 增强现实(Augmented Reality)DP显示接口(Displayport)
DVI数字视频接口(Digital Video Interface)
HDMI高清多媒体接口(High Definition Multimedia Interface)HDR 高动态范围(High Dynamic Range)KMM 键盘监视鼠标(Keyboard Monitor Mouse)KVM 键盘视频鼠标(Keyboard Video Mouse)LCD液晶显示(Liquid Crystal Display)LED发光二极管(Light-emitting Diode)MR融合现实(Mixed Reality)
OLED有机发光二极管(Organic Light Emitting Diode)NTSC美国国家电视标准委员会(National Television System Committee)
