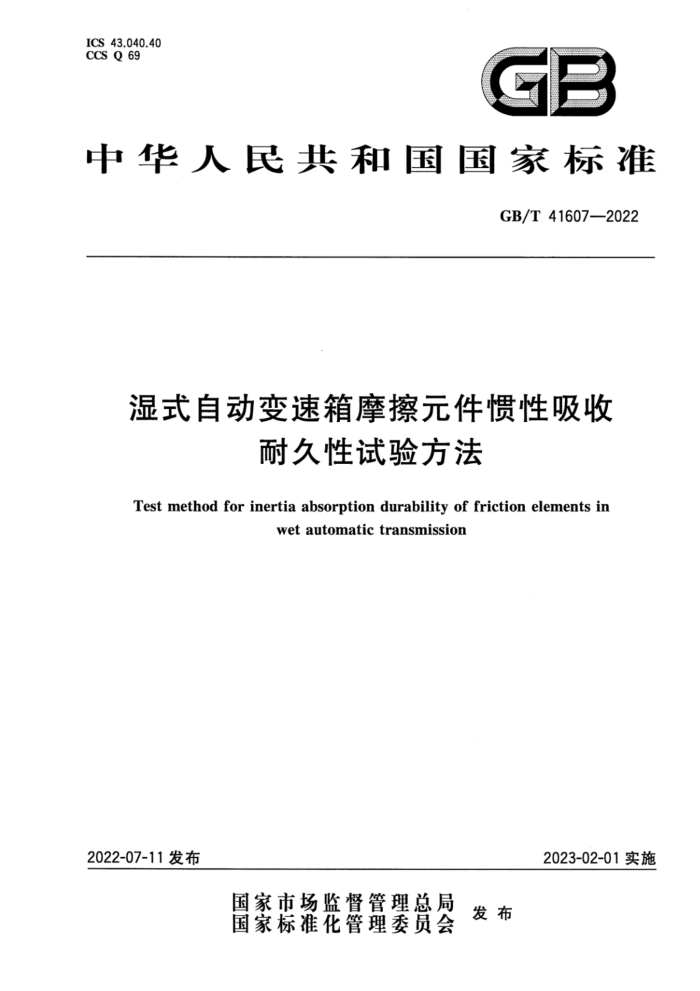

ICS 43.040.40 CCS Q 69
中华人民共和国国家标准
GB/T 41607—2022
湿式自动变速箱摩擦元件惯性吸收耐久性试验方法
Test method for inertia absorption durability of friction elements in wet automatic transmission
2022-07-11发布
2023-02-01实施
国家市场监督管理总局
发 布
国家标准化管理委员会
GB/T 41607—2022
湿式自动变速箱摩擦元件惯性吸收耐久性试验方法
1 范围
本文件规定了湿式自动变速箱摩擦元件惯性吸收耐久性试验方法的试验设备及准备、试验步骤、试验数据、精密度及试验报告。
本文件适用于乘用车和商用车用自动变速箱摩擦元件惯性吸收耐久性性能的测定。其他类型自动变速箱摩擦元件可参照使用。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 8170 数值修约规则与极限数值的表示和判定
3 术语和定义
下列术语和定义适用于本文件。3.1
摩擦特性 friction characteristics
摩擦材料（摩擦元件）在摩擦过程所表现出来的特有内在性质。注：本文件中，使用动、静摩擦试验来评价自动变速箱摩擦元件的摩擦特性。3.2
摩擦系数 friction coefficient
摩擦片与对偶片间有相对运动或有相对运动趋势时，所产生的摩擦力与施加在摩擦元件上的作用力的比值。
注1：摩擦系数分为动摩擦系数和静摩擦系数。
注2：动摩擦系数和静摩擦系数通过公式（1）计算，结果根据GB/T8170修约到小数点后3位。
2
…………………………(1)
“一
2·n·r·p·A 式中：————摩擦系数；
T————摩擦力矩，单位为牛米（N·m）；n———摩擦片数量（n=3）；
r——平均有效摩擦半径，单位为毫米（mm），取值为57.4mm；p———加载在摩擦片摩擦面的面压，单位为千帕（kPa），取值为785kPa；A——摩擦片的摩擦面积，单位为平方毫米（mm2），取值为4434mm2。
