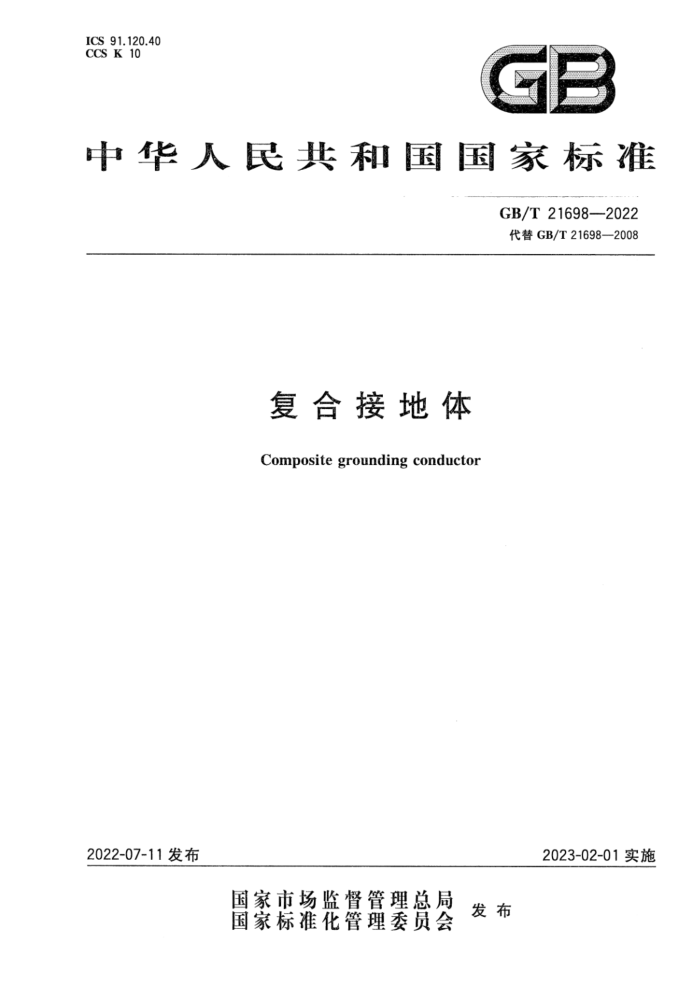

ICS 91.120.40 CCS K 10
中华人民共和国国家标准
GB/T 21698—2022 代替GB/T 21698—2008
复 合 接 地 体Composite grounding conductor
2023-02-01实施2022-07-11发布
国家市场监督管理总局
发 布
国家标准化管理委员会
GB/T 21698—2022
复 合 接 地 体
1 范围
本文件规定了复合接地体的产品分类、要求、试验方法、检验规则、标志、包装、运输及贮存。本文件适用于复合接地体的设计、生产和检验。本文件不适用于由施工现场复合工序形成的接地体。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法GB/T 239.1 金属材料 线材 第1部分：单向扭转试验方法GB/T2694—2018 输电线路铁塔制造技术条件
GB/T 3048.2 电线电缆电性能试验方法 第2部分：金属材料电阻率试验GB/T 6462 金属和氧化物覆盖层 厚度测量 显微镜法GB 6566 建筑材料放射性核素限量GB/T10125 人造气氛腐蚀试验 盐雾试验
GB15618 土壤环境质量 农用地土壤污染风险管控标准（试行）GB/T 16545 金属和合金的腐蚀 腐蚀试样上腐蚀产物的清除GB/T16927.1 高电压试验技术 第1部分：一般定义及试验要求GB/T16927.2 高电压试验技术 第2部分：测量系统
GB/T 33588.2 雷电防护系统部件（LPSC）第2部分：接闪器、引下线和接地极的要求GB/T50065 交流电气装置的接地设计规范
3 术语和定义
下列术语和定义适用于本文件。3.1
复合接地体 composite grounding conductor
由两种及以上物理或化学性质不同的主要物质组合而成的接地体。3.2
降阻型复合接地体 resistance reducing type composite grounding conductor
通过改善接地体周围的土壤环境或增加接地体与土壤接触面积以降低接地电阻的复合接地体。3.3
防腐型复合接地体 anti-corrosive type composite grounding conductor
具有抵抗运行环境中水分、盐、酸、碱等因素侵蚀特征，用于减缓腐蚀的复合接地体。
