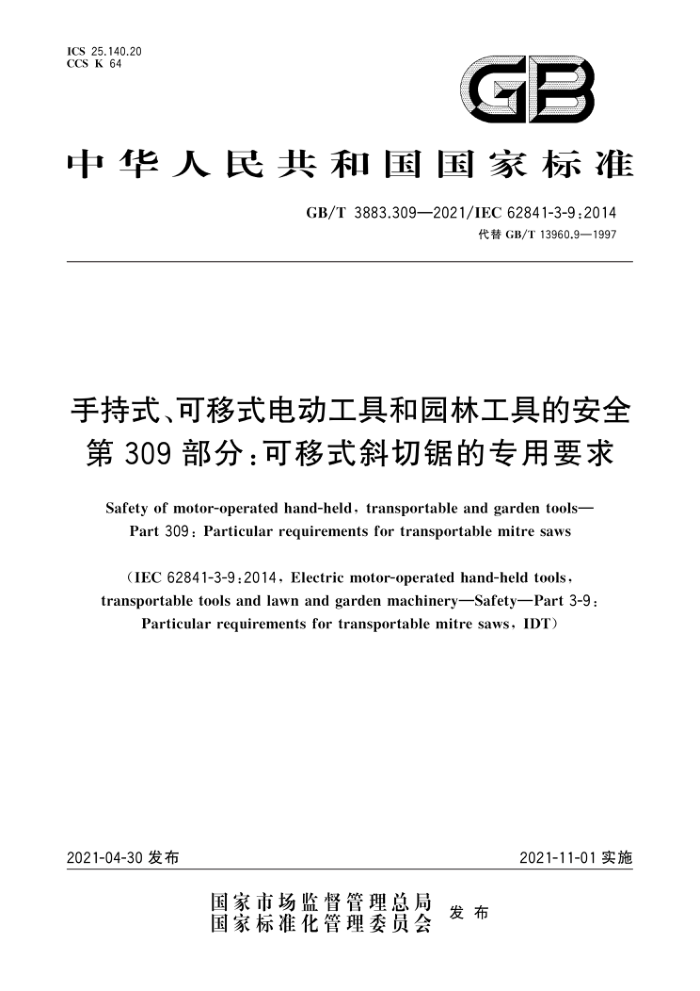

ICS 25.140.20 CCS K 64
中华人民共和国国家标准
GB/T 3883.309—2021/IEC 62841-3-9:2014
代替GB/T 13960.9——1997
手持式、可移式电动工具和园林工具的安全第309部分：可移式斜切锯的专用要求Safety of motor-operated hand-held,transportable and garden tools—Part 309: Particular requirements for transportable mitre saws
(IEC 62841-3-9:2014,Electric motor-operated hand-held tools, transportable tools and lawn and garden machinery—Safety—Part 3-9:Particular requirements for transportable mitre saws,IDT)
2021-11-01实施2021-04-30发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 3883.309—2021/IEC 62841-3-9:2014
手持式、可移式电动工具和园林工具的安全第309部分：可移式斜切锯的专用要求
1 范围
除下述条文外，GB/T 3883.1—2014的这一章适用。增加：
本文件适用于以下可移式斜切锯：
安装有带齿锯片用来锯割木料及类似材料，如塑料、有色金属（镁除外），且锯片直径不超过360 mm。下文可简称为锯或工具。
本文件不适用于用来锯割其他金属，如镁、钢或生铁等的斜切锯。本文件也不适用于带有自动进给装置的斜切锯。
注101：锯割黑色金属的可移式锯由IEC62841-3未来某个部分规定。本文件不适用于使用砂轮片的锯。
注102：使用砂轮的可移式工具由GB/T 3883.311规定。
本文件不适用于带有台锯功能和斜切功能组合起来的可移式工具。注103：带有台锯功能和斜切功能组合起来的可移式工具由IEC62841-3-11规定。
2 规范性引用文件
除下述条文外，GB/T3883.1—2014的这一章适用。增加：
ISO 180 塑料 悬臂梁冲击强度的测定（I lastics—Determination of izod impact strength）
3 术语和定义
除下述条文外，GB/T 3883.1—2014的这一章适用。增加：3.101
倾斜角 bevel angle
锯片平面向工作台面倾斜的角度。锯片平面垂直于工作台面的位置作为0°倾斜角位置。3.102
复合角 compound angle
锯片平面处于倾斜角和斜切角均不为0°位置时的角度。3.103
锯割边缘区域 cutting edge zone 锯片半径靠近外缘的20%部分。
 3.104 规定的锯片直径。3.105
靠栅 fence
用于工件定位并承受锯割过程中锯片产生的水平力的装置。3.105.1
中心工件支承 centre workpiece support
如图109所示的装置，具有一个与靠栅一同支撑工件的面。3.106
完全下压位置 fully down position
斜切锯按照8.14.2 a）107）进行调整后并如8.14.2 a）108）将任何锯割深度限位器脱开或调整到使锯割装置处于最低时的位置。3.107
水平锯割能力 horizontal cutting capacity
能被锯片单次完全穿通锯割的工件，其矩形横截面上垂直于靠栅平面的最大尺寸（宽度）。注：5.101提供了水平锯割能力的测量步骤。3.108
锯缝 kerf
接触至少3个锯齿齿尖的两侧面构成的两个平行平面之间的距离。3.109
锯缝板 kerf plate
台面上位于锯片与台面相交线两侧的部分，用于减少木质纤维被锯片撕裂。注：锯缝板根据需要设计成为可调节、可更换或与台面为一体。3.110
斜切角 mitre angle
靠栅的工件抵靠面向锯割线转动的角度。锯片平面垂直于靠栅抵靠面时的位置为0°斜切角位置。3.111
斜切锯 mitre saw
由支撑和定位工件的台面和靠栅以及伸出到台面上方的锯割装置组成的锯。
注：通过移动锯期装置进行向下切入动作或向下切入和滑动组合的动作来实现铜制，在锯割过程中，工件不相对
于台面或靠棚移动。如图101，幅制装置可以调节成以倾斜角、斜切角或两个角度组合产生的复合角进行锅割。3.112
（锯片）象限 quadrants（of the saw blade）
锯割装置处于完全下压位置，锯片象限由两条经过锯片中心的相交线确定，其中一条线平行于台面，另一条线与第一条线垂直。
注：当锯割装置在停歇位置和完全下压位置之间移动时，象限相对于锯割装置保持固定（见图102）；
————象限“A”位于平行于台面的线上方并且远离操作者位置；————象限“B”位于平行于台面的线上方并且靠近操作者的位置；————象限“C”位于平行于台面的线下方并且靠近操作者的位置；————象限“D”位于平行于台面的线下方并且远离操作者的位置。3.113
停歇位置 rest position
锯割装置处于台面上方最高位置，对于带有滑动功能的斜切锯为锯割装置距靠栅所能滑到的最大位置。2
