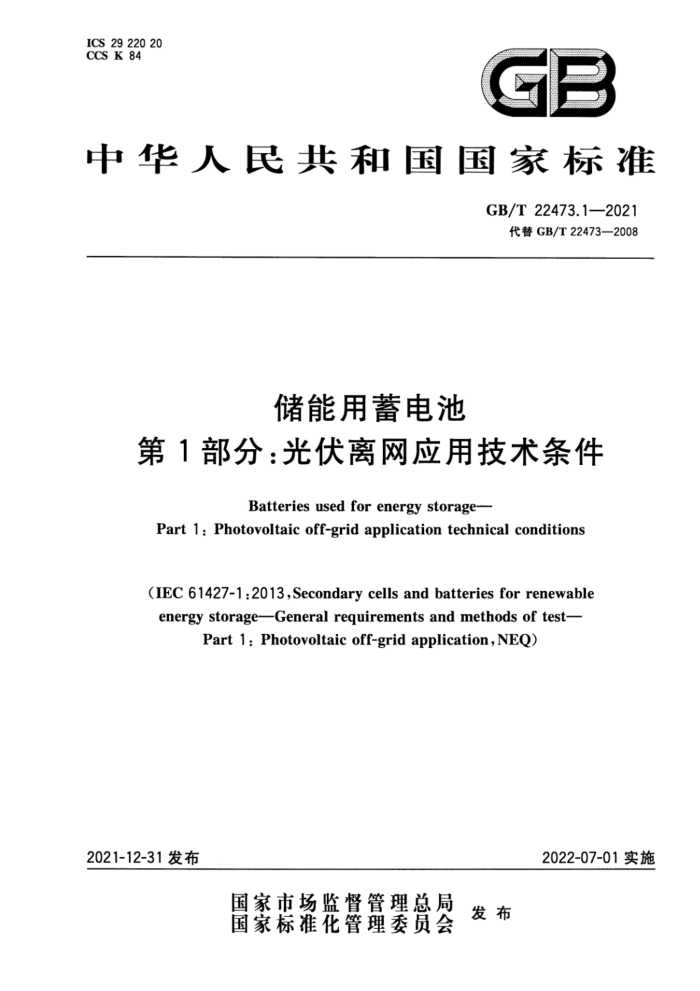

ICS 29 220 20 CCS K 84
中华人民共和国国家标准
GB/T 22473.1—2021
代替GB/T22473—2008
储能用蓄电池
第1部分：光伏离网应用技术条件Batteries used for energy storage—
Part 1:Photovoltaic off-grid application technical conditions
(IEC 61427-1:2013,Secondary cells and batteries for renewable energy storage——General requirements and methods of test—Part 1:Photovoltaic off-grid application,NEQ)
2022-07-01实施2021-12-31发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 22473.1——2021
储能用蓄电池
第1部分：光伏离网应用技术条件
1 范围
本文件规定了供光伏离网应用发电设备储能用铅酸蓄电池、镍氢电池和锂离子电池的型号编制方法、技术要求、试验条件、试验方法、检验规则、标志、包装、运输和贮存。
本文件适用于供光伏离网应用发电设备储能用铅酸蓄电池、镍氢电池和锂离子电池（以下简称“蓄电池"）。风力发电设备以及其他可再生能源离网应用的储能用蓄电池参照使用。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本使用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2900.41 电工术语 原电池和蓄电池
GB/T7169 含碱性或其他非酸性电解质的蓄电池和蓄电池组型号命名方法JB/T 2599—2012 铅酸蓄电池名称、型号编制与命名办法
3 术语、定义、符号和缩略语3.1 术语和定义
GB/T2900.41界定的以及下列术语和定义适用于本文件。3.1.1
排气式储能用铅酸蓄电池 vented lead-acid batteries for energy storage
电池盖上有能够析出气体产物的一个或多个排气装置，酸雾经过过滤的非直排式结构，内部与外部压力不一致的储能用铅酸蓄电池。
注：简称为排气式蓄电池。3.1.2
阀控式储能用铅酸蓄电池 valve-regulated lead-acid batteries for energy storage 带有排气阀、当电池内压超过预定值时允许气体逸出的储能用铅酸蓄电池。注1：简称为阀控式蓄电池。
注2：这种电池在正常情况下，无需添加水或电解液。3.1.3
电池单体 cell
实现化学能和电能相互转化的基本单元。
注：电池单体通常由正极、负极、隔膜、电解质、壳体和端子等组成。3.1.4
电池模块 battery module
由电池单体采用串联、并联或串并联连接方式，且只有一对正负极输出端子的电池组合体。注：电池模块还宜包括外壳、管理与保护装置等部件。本文件中镍氢电池或锂离子电池试验在电池模块上进行。
GB/T 22473.1—2021 3.1.5
蓄电池周围温度 ambient temperature of batteries 蓄电池外壁距离5cm以内的温度。3.1.6
光伏离网应用 off-grid application
光伏能源系统与公共电网没有电气连接，独立运行。3.1.7
充电限制电压 limited charging voltage Ua
电池或电池组的额定最大充电电压。3.1.8
放电截止电压 discharge cut-off voltage U&
放电终止时电池或电池组的负载电压。3.2 符号和缩略语
下列符号和缩略语适用于本文件。C。———实际容量，单位为安时（A·h）；
C。——铅酸蓄电池10hr额定容量，单位为安时（Ah）；
C——镍氢电池单体电池及电池模块或锂离子单体电池及电池模块5hr额定容量，单位为安时
(A·h);
C——120 hr额定容量，铅酸蓄电池数值为1.1C，镍氢电池或锂离子电池数值为1.0C，单位
为安时（A·h）；
hr ——小时率（hour rate）；
I1。——10hr放电电流，数值为C10，单位为安培（A）；Is ——5hr放电电流，数值为C5/5，单位为安培（A）；I：x——120hr放电电流，数值为C20，单位为安培（A）；SOC——蓄电池荷电状态（state of charge）。4 型号编制方法
4.1 镍氢电池和锂离子电池型号编制方法应符合GB/T7169的规定。4.2 铅酸蓄电池型号编制方法应符合JB/T2599—2012的规定。
铅酸蓄电池型号编制方法如图1所示。
X-SIN-XXXX -10hr额定容量离网型
——蓄电池结构特征（排气式-P；阀控式-F）储能用
一串联电池单体数目（1只电池单体省略）
图 1 铅酸蓄电池型号编制方法示意图
