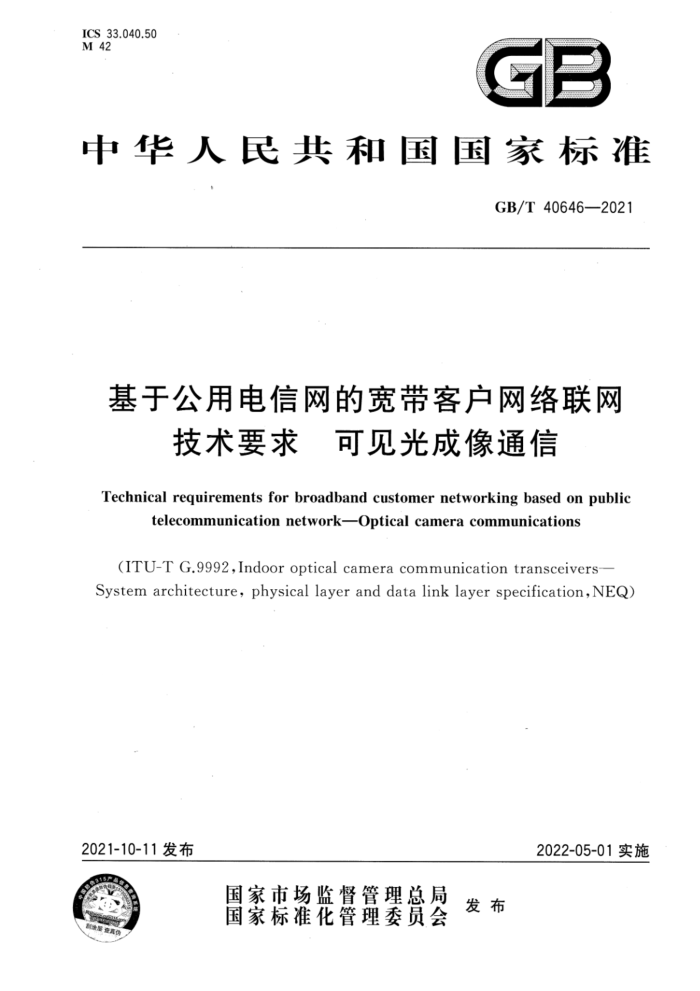

ICS 33.040.50 M 42
中华人民共和国国家标准
GB/T 40646—2021
基于公用电信网的宽带客户网络联网技术要求 可见光成像通信
Technical requirements for broadbandcustomer networking based on public telecommunication network——Optical camera communications
(ITU-T G.9992,Indoor optical camera communication transceivers—System architecture,physical layer and data link layer specification,NEQ)
2022-05-01实施2021-10-11发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 40646—2021
基于公用电信网的宽带客户网络联网技术要求 可见光成像通信
1 范围
本标准规定了可见光成像通信（OCC）收发器的系统架构和参考模型、物理层（PHY）和数据链路层（DLL）规范。
本标准适用于基于公众电信网的宽带客户网络环境下的OCC设备，专用电信网也可参照使用。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
IEEE802.3—2008 信息技术 特殊要求 第3部分：带碰撞检测的载波侦听多路访问（CSMA/CD）方法和物理层规范【Standard for information technology—Specific requirements—Part 3： Carrier sense multiple access with collision detection(CSMA/CD) access method and physical layer specifica-tions]3 术语和定义
下列术语和定义适用于本文件。3.1
外部域 alien domain
任何连接到相同媒体或工作在非常靠近范围的非可见光成像通信网络节点组。注：对外部域的桥接功能以及为避免相互干扰与外部域的协调功能不属于本标准的范围。3.2
域 domain
一个可见光成像通信网络，包括域主节点和所有那些注册到相同城主节点的节点。
注：在本标准的范围内，使用不带限定词的术语“城”是指“可见光成像通信网络域”。对“域”可以使用其他限定符。3.3
域管理节点 domain master；DM
支持管理（协调）同一域的所有其他节点（即分配带宽资源和管理优先级）的域主站功能的节点。域中只允许有一个主动域主节点，域内的所有节点都由单个域主节点进行管理（协调）。3.4
终端节点 endpoint node
区分域主节点功能和非域主节点功能，或用来区分单向广播节点功能和非单向广播节点功能。3.5
全局管理节点 global master；GM
提供不同域之间协调的功能（例如，通信资源，域主站的策略），也可以传送由远程管理系统（例如，宽带论坛 CPE WAN管理协议）发起的管理功能以支持宽带接入。
GB/T 40646-2021 3.6
节点 node
任何包含可见光成像通信网络发射机/接收机/收发机的网络设备。
注：在本标准范围内，不带限定词的术语"节点"是指"可见光成像通信网络节点"。其余的限定词也是可以使用的。3.7
单向广播节点 unidirectional broadcasting node
可见光成像通信网络的单向广播模式中实现广播信号功能的节点。
4 缩略语
下列缩略语适用于本文件。
AAT：地址关联表（Address Association Table）ADP：应用数据原语（Application Data Primitive）AE：应用实体（Application Entity）
APC：应用协议汇聚（Application Protocol Convergence）DBM：基于域的模式（Domain Based Mode）DC：占空比（Duty Cycle）DLL：数据链路层（Data Link Layer）DM：域管理节点（Domain Master）DSL：数字用户线（Digital Subscriber Line）EDR：结束定界符域（Application Entity）FCS：帧检测序列（Frame Check Sequence）FPS：帧每秒（Frame Per Second）FT：帧类型（Frame Type）GM：全局管理节点（Global Master）HCS：头校验序列（Header Check Sequence）IDB：域间桥（Inter-domain Bridges）
IDR：间隔定界符域（Interval Delimiter Region）
LAAT：本地地址关联表（Local Address Association Table）LCDU：链路控制数据单元（Link Control Data Unit）LED：发光二极管（Light Emitting Diode）
LFH：逻辑链路控制帧头（Logical link control Frame Header）LLC：链路层控制（LogicalLink Control）
LNIR：LED号指示符域（LED Number Indicating Region）LSB：最低有效位（Least Significant Bit）MAC：媒体访问控制子层（Medium Access Control）MDI：媒体相关接口（Medium-Dependent Interface）MIMO：多输入/多输出（Multiple Input/Multiple Output）
MPDU：媒体访问控制协议数据单元（Media Access Control Protocol Data Unit）MSB：最高有效位（Most Significant Bit）
