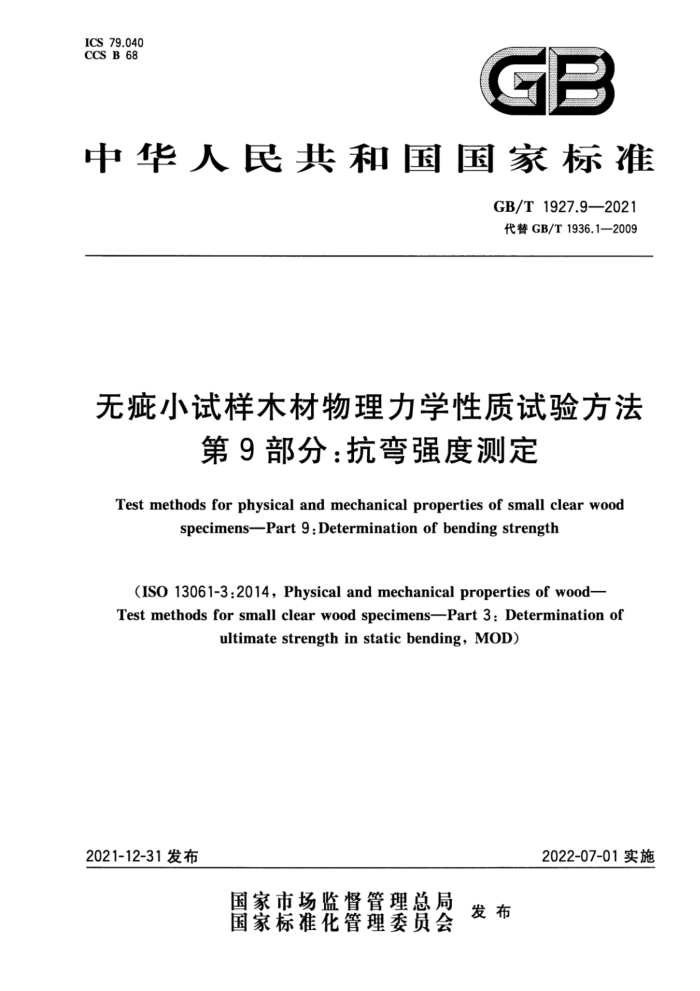

ICS 79.040 CCS B 68
中华人民共和国国家标准
GB/T 1927.9—2021 代替GB/T 1936.1——2009
无疵小试样木材物理力学性质试验方法第9部分：抗弯强度测定
Test methods for physical and mechanical properties of small clear wood specimens—Part 9:Determination of bending strength
(ISO 13061-3:2014,Physical and mechanical properties of wood—Test methods for small clear wood specimens—Part 3:Determination of ultimate strength in static bending,MOD)
2021-12-31发布
2022-07-01实施
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 1927.9—2021
无疵小试样木材物理力学性质试验方法第9部分：抗弯强度测定
1 范围
本文件描述了测定无疵小试样木材抗弯强度的原理、试验设备、试样、试验步骤、结果计算以及试验结果记录与报告。
本文件适用于无疵小试样木材抗弯强度的测定。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1927.2—2021 无疵小试样木材物理力学性质试验方法 第2部分：取样方法和一般要求(ISO 3129:2019,MOD)
GB/T1927，4 无疵小试样木材物理力学性质试验方法 第4部分：含水率测定（GB/T1927.4—2021,ISO 13061-1:2014,MOD)
LY/T1788 木材性质术语
3 术语和定义
LY/T1788界定的术语和定义适用于本文件。
4 原理
在试样测试跨距中央以均匀速度加荷至破坏，通过测试中的最大荷载求出木材的抗弯强度。
5 试验设备
5.1 试验机，测定荷载应精确至1%。
5.2 试验装置中，支座、压头的端部曲率半径应为30 mm，测试跨距应为240 mm，如图1所示。5.3 游标卡尺或其他尺寸测量工具，应精确至0.1 mm。5.4 木材含水率测定设备，应符合GB/T1927.4的规定。
6 试样6.1 总体要求
6.1.1 试样制取应符合GB/T1927.2—2021的规定。
GB/T 1927.9—2021
6.1.2 试样尺寸为300 mm（L）×20 mm（R）×20 mm（T），L、R、T分别为试样的纵向、径向和弦向，见图1。如与抗弯弹性模量的测定使用同一试样，应先测定抗弯弹性模量，后进行抗弯强度试验。6.2 试样含水率
6.2.1 试样可以是生材或气干材。
6.2.2 生材试样的含水率应不低于木材的纤维饱和点。
6.2.3 气干材试样含水率的调整，应符合GB/T1927.2—2021中5.3和5.4的规定。6.2.4 试样含水率调整后，应在合适条件下储存，其含水率在试验前应保持不变。7 试验步骤
7.1 抗弯强度采用弦向加荷试验，在试样长度中央测量径向（R）尺寸作为宽度b，弦向（T）尺寸作为高度h，精确至0.1mm。
7.2 采用三点弯曲中央加荷（图1），将试样放在试验装置的两支座上，试验装置的压头垂直于试样的径面以均匀速度加荷，在1min～2min内（或将加荷速度设定为5mm/min～10 mm/min）使试样破坏。将试样破坏时的荷载作为最大荷载进行记录，精确至10 N。
单位为毫米D=300 3
TT OZ-Y P b=20
1=240
标引序号说明：1——试样；2——支座；3——压头；D——试样纵向尺寸；b——试样径向尺寸；h——试样弦向尺寸；L————测试跨距；
r——支座、压头的端部曲率半径。图1 抗弯强度测试示意图
7.3 试验后，立即在试样靠近破坏处，截取约20 mm长的木块一个，按GB/T1927.4测定试样含水率。
