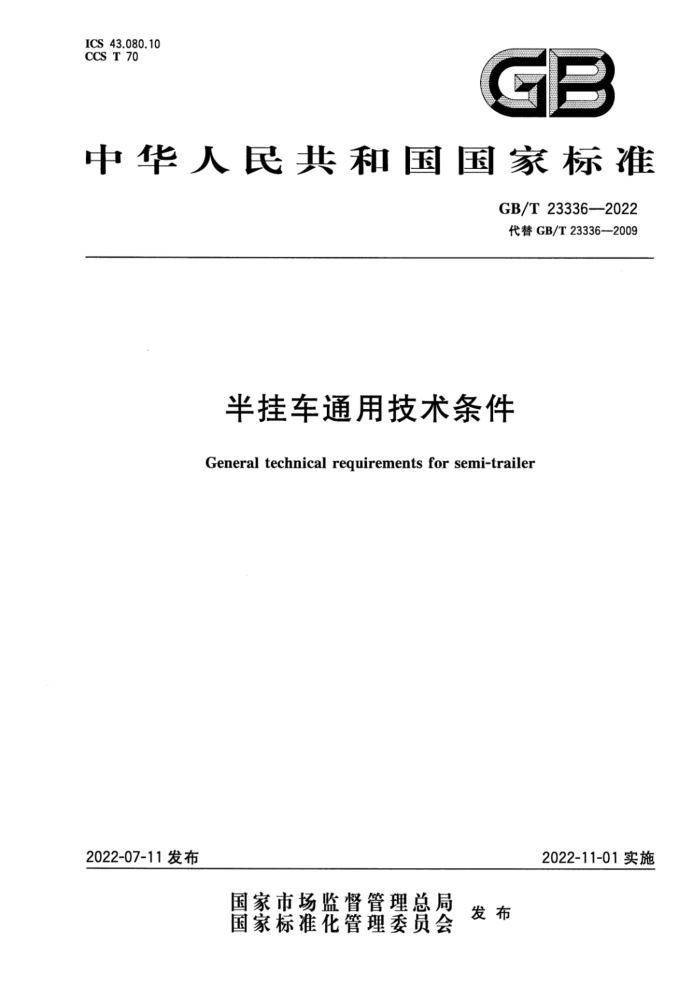

中华人民共和国国家标准
GB/T 23336—2022 代替GB/T23336—2009
半挂车通用技术条件General technical requirements for semi-trailer
2022-11-01实施
2022-07-11发布
国家市场监督管理总局发布
国家标准化管理委员会
GB/T 23336—2022
半挂车通用技术条件
1 范围
本文件规定了半挂车的技术要求、试验方法、检验规则、标识与贮存。本文件适用于在道路上行驶的半挂车，其他半挂车参照使用。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1589 汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值GB/T3730.1 汽车和挂车类型的术语和定义
GB/T 4606 道路车辆 半挂车牵引座50号牵引销的基本尺寸和安装、互换性尺寸GB/T 4607 道路车辆 半挂车牵引座90号牵引销的基本尺寸和安装、互换性尺寸GB/T 5053.1—2006 道路车辆 牵引车与挂车之间电连接器 7芯24V标准型（24N）GB7258—2017 机动车运行安全技术条件
GB12676—2014商用车辆和挂车制动系统技术要求及试验方法GB/T13873 道路车辆 货运挂车试验方法
GB/T13881 道路车辆 牵引车与挂车之间气制动管连接器GB/T15088 道路车辆 牵引销 强度试验
GB/T17350 专用汽车和专用挂车术语、代号和编制方法GB/T18411 机动车产品标牌
GB/T 20070 道路车辆 牵引车与半挂车之间机械连接互换性
GB/T20716.1 道路车辆 牵引车和挂车之间的电连接器 第1部分∶24V标称电压车辆的制动系统和行走系的连接
GB/T 20717 道路车辆 牵引车和挂车之间的电连接器 24V15芯型GB/T 25088 道路车辆 牵引车和挂车之间的电连接器 24V7芯辅助型（24S）GB/T26777挂车支撑装置
GB/T 31883 道路车辆 牵引连接件、牵引杆孔、牵引座牵引销、连接钩及环形孔 机械连接件使用磨损极限
GB/T32861 道路车辆 牵引车与挂车之间的电气和气动连接位置GB/T37706 车用起重尾板安装与使用技术要求
GB/T39015.2 道路车辆 牵引车与半挂车之间机械连接互换性 第2部分∶低牵引座半挂牵引车与大容积半挂车
GB/T 40475 冷藏保温车选型技术要求JT/T389 厢式挂车技术条件
GB/T 23336—2022
JT/T475 挂车车轴
JT/T882—2014 道路甩挂运输货物装载与栓固技术要求JT/T1178.2 营运货车安全技术条件 第2部分∶牵引车辆与挂车QC/T252 专用汽车定型试验规程
3 术语和定义
GB/T 3730.1和GB/T 17350界定的以及下列术语和定义适用于本文件。3.1
制动放松时间 brake release time
当挂车行车制动气室的初始气压为0.67 MPa时，从行车制动阀开始启动时起，到各个制动气室的气压降到0.035MPa所经历的最长时间。
4 技术要求
4.1 整车
4.1.1 半挂车应按照规定程序批准的图样及技术文件制造。4.1.2 半挂车的外廓尺寸、轴荷及质量限值应符合GB1589的规定。4.1.3 从事道路运输的半挂车应符合JT/T1178.2的规定。4.1.4 冷藏厢式半挂车应符合GB/T40475的规定。4.1.5 安装液压尾板的半挂车应符合GB/T37706的规定。
4.1.6 半挂车应根据需要设计系固点，系固点的数量、安装位置与强度应符合JT/T882—2014中附录C 的规定。
4.1.7 半挂车中具有专用功能的部件及总成应符合相应的国家标准或行业标准。4.1.8 集装箱运输半挂车承载面高度应符合以下要求∶
a） 适配高度为2591mm（8ft 6 in）的集装箱时，空载承载面高度不大于1409mm；b） 适配高度为2896mm（9ft6in）的集装箱时，空载承载面高度不大于1104mm。4.1.9 半挂车与牵引车之间的机械连接互换性应符合GB/T20070或GB/T 39015.2的规定。4.1.10 半挂汽车列车满载时，半挂车的结构与配置应保证车辆满足相关标准并在产品设计要求的车速下安全行驶。
4.1.11 当半挂车采用货箱顶盖时，顶盖应满足使用要求。在使用过程中货箱顶盖应能够阻止货物的散落、遗洒。
4.1.12 半挂车的主要尺寸参数示意见图1，主要尺寸参数允许偏差应符合表1的规定。
