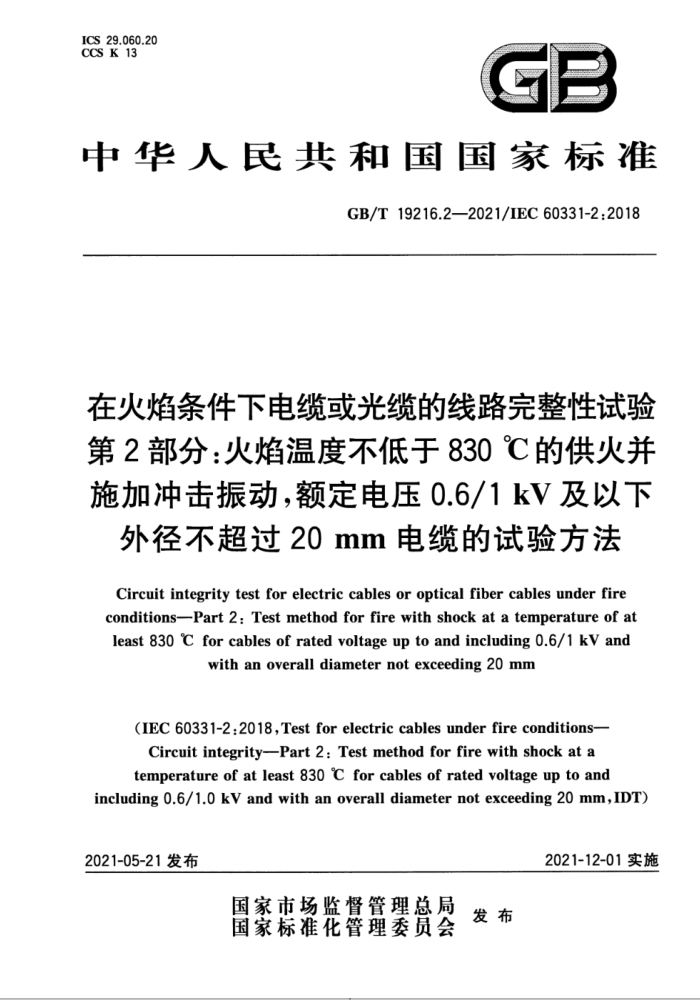

ICS 29.060.20
GB CCS K 13
中华人民共和国国家标准
GB/T 19216.2—2021/IEC 60331-2:2018
在火焰条件下电缆或光缆的线路完整性试验第 2 部分∶火焰温度不低于830 ℃的供火并施加冲击振动，额定电压 0.6/1kV及以下外径不超过 20 mm 电缆的试验方法
Circuit integrity test for electric cables or optical fiber cables under fire conditions—Part 2: Test method for fire with shock at a temperature of at least 830 ℃ for cables of rated voltage up to and including 0.6/1 kV and with an overall diameter not exceeding 20 mm
(IEC 60331-2:2018,Test for electric cables under fire conditions—Circuit integrity—Part 2:Test method for fire with shock at a temperature of at least 830 ℃ for cables of rated voltage up to and
including 0.6/1.0 kV and with an overall diameter not exceeding 20 mm,IDT)
2021-12-01实施
2021-05-21发布
国家市场监督管理总局 发布
国家标准化管理委员会
GB/T 19216.2—2021/IEC 60331-2:2018

前言 ………………………………………………………………………………………………………… Ⅲ
引言 ………………………………………………………………………………………………………… V
1 范围……………………………………………………………………………………………………… 1
2 规范性引用文件…………………………………………………………………………………………1
3 术语和定义……………………………………………………………………………………………… 1
4试验环境…………………………………………………………………………………………………2
5 试验设备 ………………………………………………………………………………………………… 2
6 试样（额定电压0.6/1 kV及以下电力电缆和控制电缆）………………………………………………9
7 试验程序（额定电压0.6/1kV及以下电力电缆和控制电缆）……………………………………….10
8 性能要求（额定电压0.6/1kV及以下电力电缆和控制电缆）……………………………………… 12
9 重复试验程序……………………………………………………………………………………………12
10 试验报告（额定电压0.6/1kV及以下电力电缆和控制电缆）……………………………………… 12
11 电缆标志 ……………………………………………………………………………………………… 12
附录A（规范性） 热源的验证程序……………………………………………………………………… 13
参考文献…………………………………………………………………………………………………… 15
GB/T 19216.2-2021/IEC 60331-2:2018
在火焰条件下电缆或光缆的线路完整性试验第 2部分∶火焰温度不低于830 ℃的供火并施加冲击振动，额定电压0.6/1kV及以下外径不超过 20 mm 电缆的试验方法
1 范围
本文件描述了耐火电缆受到规定条件下的火焰和冲击振动时应保持线路完整性的试验方法。本文件适用于额定电压0.6/1kV及以下的电缆，包括额定电压低于80 V的金属导体数据和电信电缆及光缆。
本文件适用于外径小于或等于20 mm 的试验电缆。
直径较大的电缆将使用GB/T 19216.1 的设备、程序和要求进行试验。
本文件描述了额定电压0.6/1 kV及以下电力电缆和控制电缆的试验失败点、连续性检查装置、试验样品、试验程序和试验报告的详细信息。未给出金属导体数据和电信电缆及光缆的试验失败点、连续性检查装置、试验样品、试验程序和试验报告的详细信息。
虽然适用范围仅局限于额定电压0.6/1 kV及以下的电缆，但当制造厂和买方同意，并配备合适的熔断器后，也能适用于额定电压 1.8/3（3.3）kV及以下的电缆。附录 A 给出了试验用燃烧器和控制系统的验证方法。需要识别标识时可选择在电缆上标记，以表示符合本文件。
警示∶本文件中的试验可能涉及使用危险的电压和温度。宜采取适当的预防措施，防止可能涉及的电击、燃烧、火灾和爆炸的危险，以及可能产生的任何有害气体。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
IEC 60269-3 低压熔断器 第3部分;非熟练人员使用的熔断器的补充要求（主要用于家用和类似用途的熔断器） 标准化熔断器系统示例 A 至 F【Low-voltage fuses—Part 3;Supplementary re-quirements for fuses for use by unskilled persons(fuses mainly for household and similar applica-tions)-Examples of standardized systems of fuses A to F]
IEC 60584-1 热电偶 第1部分∶热电动势规范和允差（Thermocouples—Part 1;EMF specifica-tions and tolerances)
3 术语和定义
下列术语和定义适用于本文件。
GB/T 19216.2—2021/IEC 60331-2:2018
3.1
线路完整性 circuit integrity
在规定的火源和时间下燃烧时，能持续地在指定状态下运行的能力。3.2
无气流环境 draught-free environment 试验结果不会被局部气流速度显著影响的空间。
4 试验环境
试验应在一个最小体积为 20 m³的合适箱体内无气流环境中进行，该箱体具有处理燃烧产生的任何有害气体的设施。在试验期间应有足够的通风来保持火焰。进气口和排气烟囱的位置宜在验证过程和试验过程中使燃烧器火焰保持稳定。如有必要，应使用挡风屏保护燃烧器不受任何气流的影响。为了观察电缆在试验期间的状况，可在箱体壁上安装观察窗。排烟宜通过距离燃烧器至少1 m 的烟囱自然通风来实现。可使用一个风门来调节通风条件。
注∶经验显示一个类似于 GB/T 17651.1 规定的"3 m 立方体"箱体是合适的。在每次试验开始时，箱体和试验装置应保持在 10 ℃～40 ℃之间。在验证和电缆试验过程中，箱体内的通风和屏障条件应相同。
5 试验设备
5.1 试验装置
试验装置应由如下部分组成∶
a） 一个安装试样的试验壁，由耐热的、不可燃材料制成的板固定在钢支架上组成，并固定在5.2
所述的刚性支架上;
b） 热源，5.3中所述的水平安装的带型燃烧器;c） 5.4中所述的冲击振动发生装置;
d） 试验壁，配备附录 A中所述的用于验证热源的热电偶;e） 5.6中所述的连续性检查装置;f） 5.7中所述的熔断器。
试验装置的通常布置如图1、图2及图3所示。
