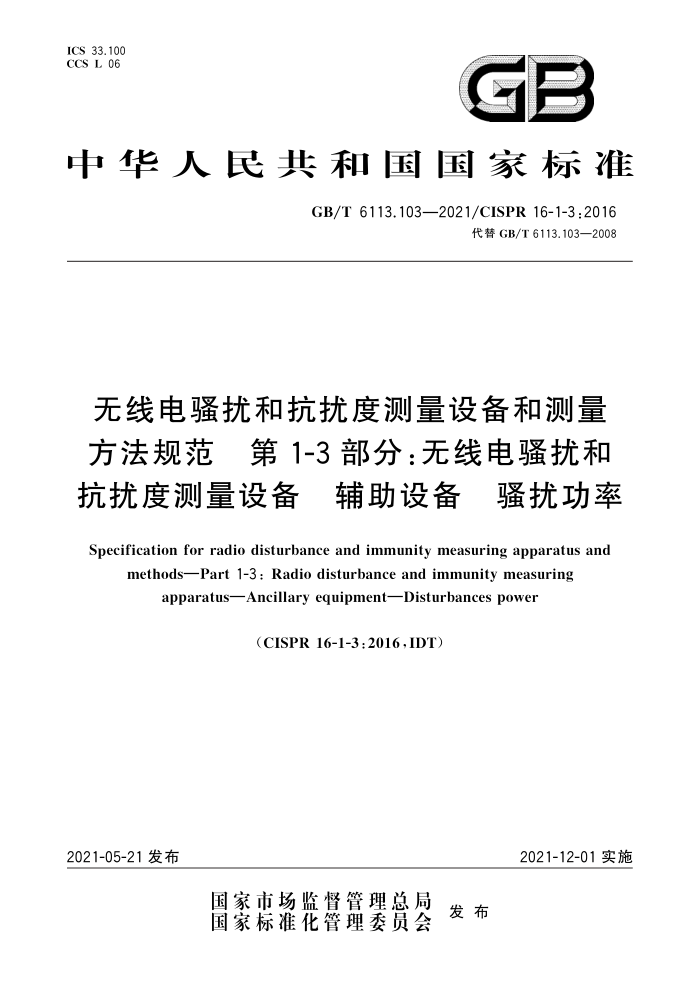

GB/T 6113.103-2021/CISPR 16-1-3:2016代替 GB/T6113.103—2008
无线电骚扰和抗扰度测量设备和测量方法规范第1-3部分∶无线电骚扰和抗扰度测量设备辅助设备骚扰功率
Specification for radio disturbance and immunity measuring apparatus and methods—Part 1-3:Radio disturbance and immunity measuring apparatus—Ancillary equipment—Disturbances power(CISPR 16-1-3:2016,IDT)
2021-12-01实施
2021-05-21发布
目 次
前言 …………………………………………………………………………………………………………1
引言 …………………………………………………………………………………………………………1
1 范围……………………………………………………………………………………………………… 1
2 规范性引用文件 ………………………………………………………………………………………… 1
3 术语和定义、缩略语………………………………………………………………………………………1
3.1 术语和定义 ………………………………………………………………………………………… 1
3.2 缩略语 ……………………………………………………………………………………………… 1
4 吸收钳设备 ……………………………………………………………………………………………… 2
4.1 概述 ………………………………………………………………………………………………… 2
4.2 吸收钳装置………………………………………………………………………………………… 2
4.3 吸收钳的校准方法及其相互关系 ………………………………………………………………… 4
4.4 辅助吸收装置 ………………………………………………………………………………………5
4.5 吸收钳试验场地（ACTS>…………………………………………………………………………… 5
4.6 吸收钳系统的质量保证程序 ………………………………………………………………………6
附录A（资料性》吸收钳的结构（见4.2>……………………………………………………………… 10
附录B（规范性> 吸收钳和辅助吸收装置的校准和确认方法（第4章>………………………………12
附录C（规范性>吸收钳试验场地的确认（第4章》…………………………………………………… 19
参考文献……………………………………………………………………………………………………21
引 言
为规范电磁兼容测量、考虑测量不确定度和给出与测量相关的背景信息，以及为电磁兼容产品类标准的制修订奠定技术基础，GB/T 6113 规定了无线电骚扰和抗扰度测量设备、测量方法、测量不确定度技术要求以及计算限值的模型，其由四部分组成，第1部分为无线电骚扰和抗扰度测量设备规范;第 2 部分为无线电骚扰和抗扰度测量方法规范;第3部分为无线电骚扰和抗扰度测量技术报告;第 4部分为不确定度、统计学和限值建模。
第1部分又分为6个部分∶
——第1-1部分;测量设备。目的在于规定测量无线电骚扰的测量设备和断续骚扰测量的专用设备的性能和特性要求。
——第1-2部分;传导骚扰测量的耦合装置。目的在于规定射频骚扰电压和骚扰电流测量用辅助设备的特性和性能要求。
——第 1-3部分∶辅助设备 骚扰功率。目的在于规定无线电骚扰功率测量用吸收钳的特性和校准方法要求。
——第 1-4部分∶辐射骚扰测量用天线和试验场地。目的在于规定辐射骚扰测量天线和试验场地的特性和性能要求。
——第1-5部分∶5MHz～18 GHz天线校准场地和参考试验场地。目的在于规定天线校准场地和参考试验场地的要求。，
——第 1-6部分;EMC天线校准。目的在干规定辐射骚扰测量天线的天线系数的校准程序和相关要求。
