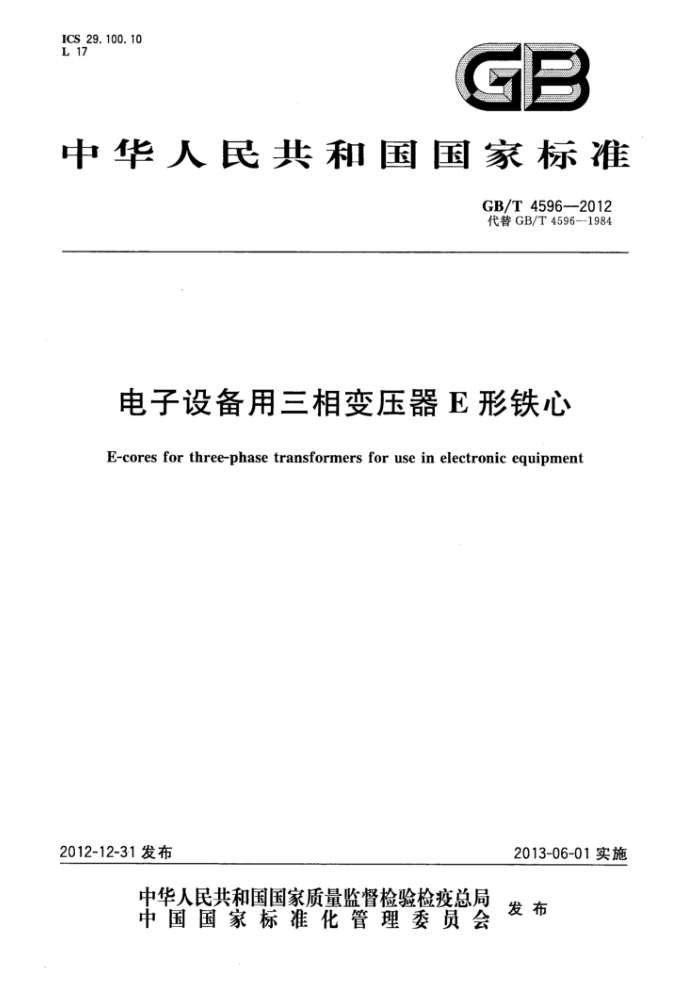

GB/T 4596-2012 代替GB/T4596-1984
电子设备用三相变压器E形铁心
E-cores for three-phase transformers for use in electronic equipment
2013-06-01实施
2012-12-31发布
目 次
前言 …………………………………………………………………………………………………………1
1 范围 ………………………………………………………………………………………………………1
2 规范性引用文件 ………………………………………………………………………………………… 1
3 分类、尺寸和电磁性能……………………………………………………………………………………1
3.1 铁心分类及结构尺寸 ………………………………………………………………………………1
3.2 铁心材料厚度选取 …………………………………………………………………………………6
3.3 铁心工作温度范围…………………………………………………………………………………6
3.4 铁心电磁性能……………………………………………………………………………………… 6
3.5 铁心标志…………………………………………………………………………………………………….10
4 要求………………………………………………………………………………………………………10
4.1 外观…………………………………………………………………………………………………10
4.2 铁心的电磁性能…………………………………………………………………………………… 10
4.3 机械压力……………………………………………………………………………………………10
4.4 高温…………………………………………………………………………………………………10
4.5 低温………………………………………………………………………………………………… 12
4.6 振动…………………………………………………………………………………………………12
4.7 碰撞………………………………………………………………………………………………… 12
5 试验方法………………………………………………………………………………………………… 12
前 言
本标准按照GB/T1.1—2009给出的规则起草。
本标准代替GB/T 4596—1984《电子设备用三相变压器E形铁芯》。
本标准与GB/T4596—1984 相比，主要变化如下∶
a） 增加了部分章条的标题;
b） 对引用文件版本的规定重新进行了定义，引用文件的最新版本，并增加引用了GB/T 2829《周期检验计数抽样程序及表（适用于对过程稳定性的检验）》;
c） 对"6验收规则"一章要求更明确;
1）"制造厂交货的铁心应经技术检验部门检查"修改为"制造厂交货的铁心应经质量检验部门进行逐批检验和周期检验"（见6.1，1984年版的4.1）;
2）"交收试验时，对每批交收的铁芯应100%地按 3.2和3.3条的规定顺序进行试验。交收试验也可按GB 2828—81的规定进行抽样检查，此时有关的各项规定由供需双方协商确定"修改为"逐批检验时，对每批交收的铁心应100%地按 5.3和5.4的规定顺序进行试验。逐批检验也可按 GB/T 2828.1标准中一次抽样方案、一般检查水平Ⅱ及有关规定进行"（见6.2，1984年版的4.3）;
3） "例行试验"修改为"周期检验"（见6.3，1984年版的4.5～4.7）;
4） "例行试验由制造厂技术检验部门每年进行一次。在改变原材料和制造工艺时，也必须进行例行试验"修改为"有下列情况之一时，应进行周期检验∶"
——新产品或老产品转厂生产的试制鉴定;
——正式生产后如结构、材料、工艺有较大改变，可能影响产品性能时;
——正常生产时每隔半年（寿命试验除外）;
——产品长期停产后恢复生产时;
——逐批检验结果与上次周期检验有较大差异时;
——国家监督机构提出进行周期检验要求时（见6.3.1，1984年版的4.5）。，
本标准由中华人民共和国工业和信息化部提出。
本标准由全国磁性元件与铁氧体材料标准化技术委员会（SAC/TC 89）归口。
