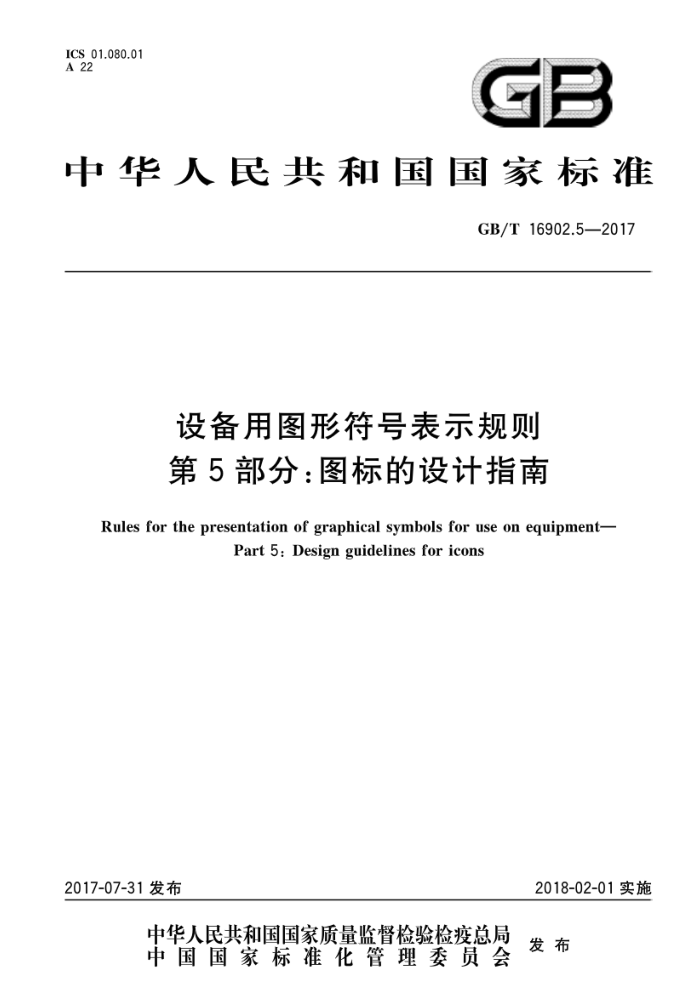

GB/T 16902.5-2017
设备用图形符号表示规则第5部分∶图标的设计指南
Rules for the presentation of graphical symbols for use on equipment— Part 5: Design guidelines for icons
2018-02-01 实施
2017-07-31发布
前言
GB/T16902 是《图形符号表示规则》系列国家标准之一。该系列国家标准的结构和名称如下∶
a） GB/T 16900《图形符号表示规则 总则》。
b） GB/T 16901《技术文件用图形符号表示规则》，分为以下三个部分∶
——第 1 部分∶基本规则;
——第 2部分∶图形符号（包括基准符号库中的图形符号）的计算机电子文件格式规范及其交 换要求;
——第 3 部分;连接点、网络的分类及其编码。
c） GB/T 16902《设备用图形符号表示规则》，分为以下五个部分∶
——第 1 部分∶符号原图的设计原则;
——第 2 部分∶箭头的形式和使用;
——第 3 部分∶应用导则;
——第 4 部分∶图形符号用作图标的重绘指南;
——第 5 部分;图标的设计指南。
d） GB/T16903《标志用图形符号表示规则》，分为以下三个部分∶
——第 1部分∶公共信息图形符号的设计原则;
——第 2 部分∶理解度测试方法;
——第 3 部分∶感知性测试方法。
本部分是 GB/T 16902 的第 5 部分。
本部分按照 GB/T 1.1—2009 给出的规则起草。
本部分由全国图形符号标准化技术委员会（SAC/TC 59）提出并归口。
