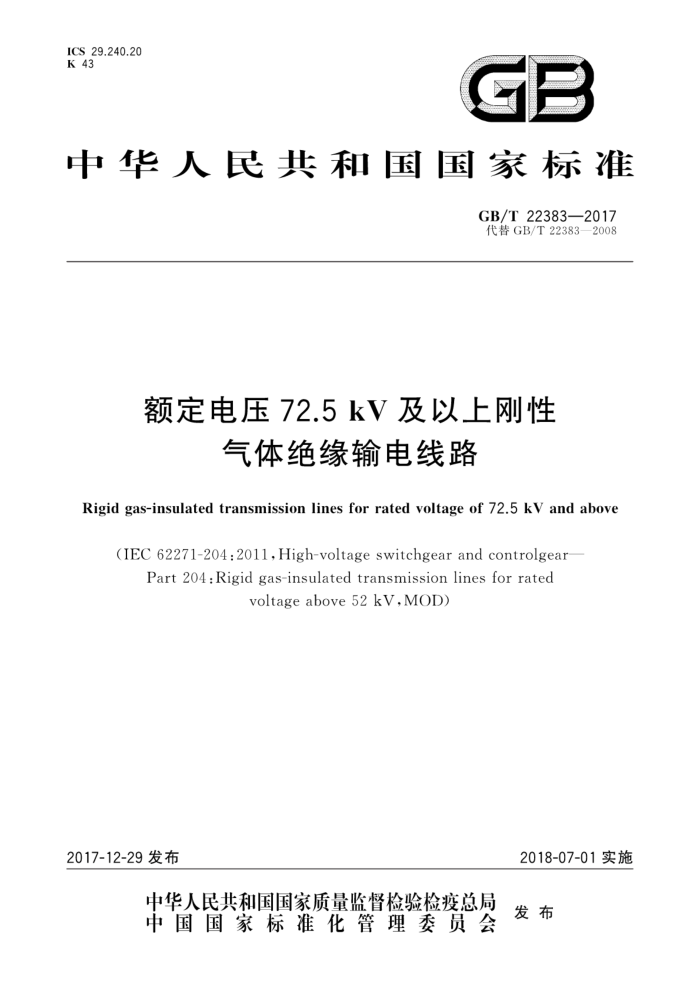

GB/T 22383-2017 代替 GB/T 22383—2008
额定电压72.5 kV及以上刚性气体绝缘输电线路
Rigid gas-insulated transmission lines for rated voltage of 72.5 kVand above (IEC 62271-204:2011,High-voltage switchgear and controlgear- Part 204:Rigid gas-insulated transmission lines for rated voltage above 52 kV,MOD)
2018-07-01 实施
2017-12-29 发布
前言
本标准按照 GB/T 1.1—2009 给出的规则起草
本标准代替GB/T22383—2008《额定电压72.5 kV及以上刚性气体绝缘输电线路》，与GB/T2383 2008 相比主要技术变化如下∶
—增加了气密性以及防腐保护的相关要求;
—增加了 3.11 隔离单元3.113 GIL 段;
—增加了 4.3中优选的额定绝缘水平表1和表2，并对部分绝缘水平进行了调整;
—删除了 5.1 开关设备和控制设备中液体的要求;删除了 5.10.101 量度标记，5.10.103 公众标志;
—增加了5.20.102 非地埋设备的腐蚀保护;
—增加了5.101.2 中表4，根据保护系统性能确定的不同电弧持续时间下的性能判据;
—增加了 5.104 GIL 系统的分段;
—在 6.1 中增加了正常生产的产品每隔八年应进行的试验项目;
—对 6.2 绝缘试验的试验电压进行调整;
—调整 6.102 隔板压力试验中压力上升速率;增加了 7.1 概述及试验项目;
一将7.102.2 现场的外壳焊接等试验项目调整为10.4.104，将7.104 地埋设备的抗腐蚀试验调整为10.4.107;
—在 7.102中增加了试验持续时间和试验判据;
—第 8 章选用导则中增加了短时过载能力和强迫冷却的相关要求;
—增加了第 12 章产品对环境的影响;
—将附录B中B10.1三相GIL、B10.2单相GL，B10.2.1固定连接、B10.2.2特殊连接、B10.2.2.1 单点连接合并为概述，只保留 B.10.2.2.2 交叉连接;
—删除了附录 D，改为参照 GB/T 7674—2008 的附录 B。
本标准使用重新起草法修改采用IEC62271-204∶2011《高压开关设备和控制设备 第204部分;额定电压 52 kV 以上刚性气体绝缘输电线路》。
