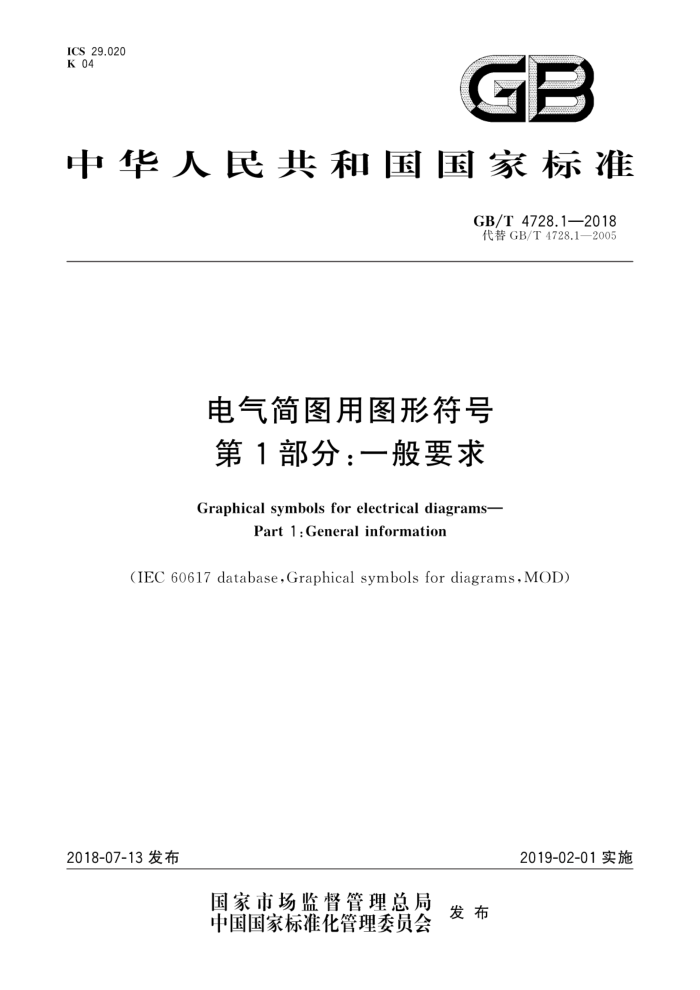

GB/T 4728.1-2018 代替GB/T 4728.1—2005
电气简图用图形符号第1部分∶一般要求
Graphical symbols for electrical diagrams—Part 1:General information (IEC 60617 database, Graphical symbols for diagrams,MOD)
2019-02-01 实施
2018-07-13发布
前言
GB/T4728《电气简图用图形符号》分为13个部分∶
—第1部分∶一般要求;
—第2部分;符号要素、限定符号和其他常用符号;
—第3 部分∶导体和连接件;
—第4部分∶基本无源元件;
—第5部分∶半导体管和电子管;
—第6部分∶电能的发生与转换;
—第7部分∶开关、控制和保护器件∶
—第8部分∶测量仪表、灯和信号器件;
—第9部分∶电信∶交换和外围设备;
—第10部分∶电信∶传输;
—第11部分∶建筑安装平面布置图;
—第12部分∶二进制逻辑元件;
—第13部分∶模拟元件。
本部分为GB/T 4728的第1部分。
本部分按照GB/T1.1-2009给出的规则起草。
