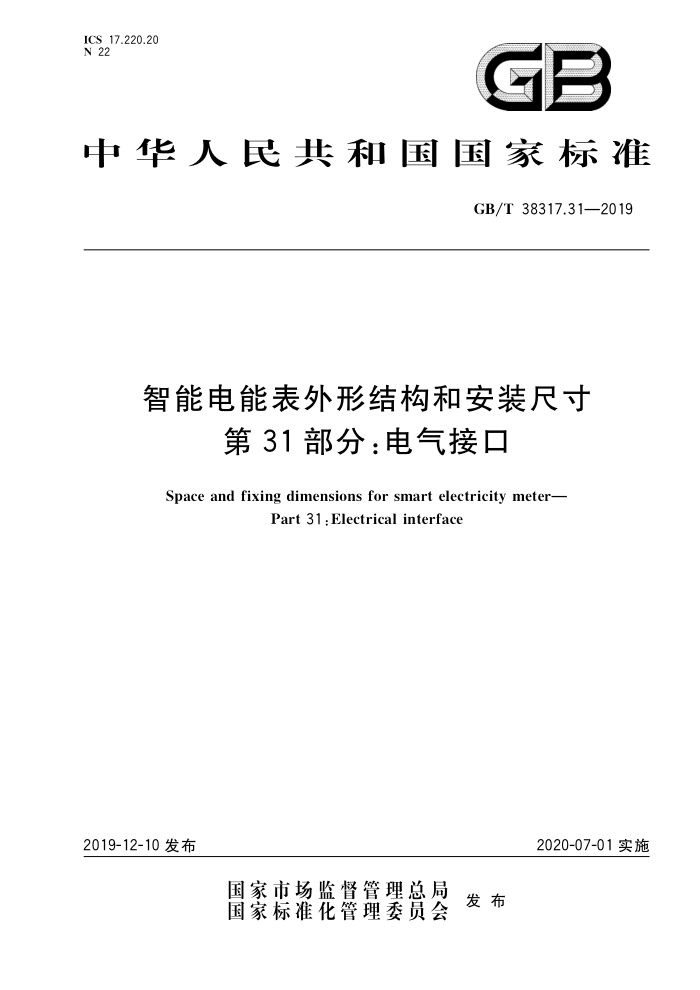

GB/T 38317.31-2019
智能电能表外形结构和安装尺寸第31部分：电气接口
Space and fixing dimensions fbr smart electricity meter— Part 31: Electrical interface
2019-12-10 发布
2020-07-01 实施
目 次
前言..............................1
1范围.....................1
2规范性引用文件................1
3术语和定义..................1
4要求.....................1
4.1外形尺寸及结构要求............1
4-2电气要求.................3
附录A（规范性附录）单相智能电能表通信模块尺寸图 ..................4
附录B （规范性附录）三相智能电能表通信模块尺寸图 ..................5
附录C （规范性附录）载波綱合接口 .......................... 9
1通信模块弱电接口示意图.............................2
ffl A.1单相智能电能表通信模块尺寸图.........................4
图B.1无线通信模块尺寸图..............................5
图B.2载波通信模块尺寸图..............................6
图B.3微功率无线通信模块（天线位置）尺寸图 ......................7
图B.4光纤通信模块尺寸图..............................8
C.1单相智能电能表侧载波通信模块耦合接口示意图..................9
图C.2三相智能电能表侧载波通信模块耦合接口示意图..................9
表1智能电能表通信模块盒外形尺寸..........................1
表2智能电能表与通信模块弱电接口管脚定义说明....................2
表C.1单相智能电能表与载波通信模块耦合接口管脚定义说明...............9
表C.2三相智能电能表与载波通信模块耦合接口管脚定义说明..............10
前 言
GB/T 38317（智能电能表外形结构和安装尺寸〉目前分为4个部分：
—第11部分:通用要求，
—第21部分:结构A型；
—第22部分:结构B型；
—第31部分：电气接口.
本部分为GB/T 38317的第31部分.
本部分按照GB/T 1.1-2009给岀的规则起草.
请注意本文件的某些内容可能涉及专利.本文件的发布机构不承担识别这些专利的责任.
本部分由中国机械工业联合会提岀.
本部分由全国电工仪器仪表标准化技术委员会（SAC/TC 104）归口.
