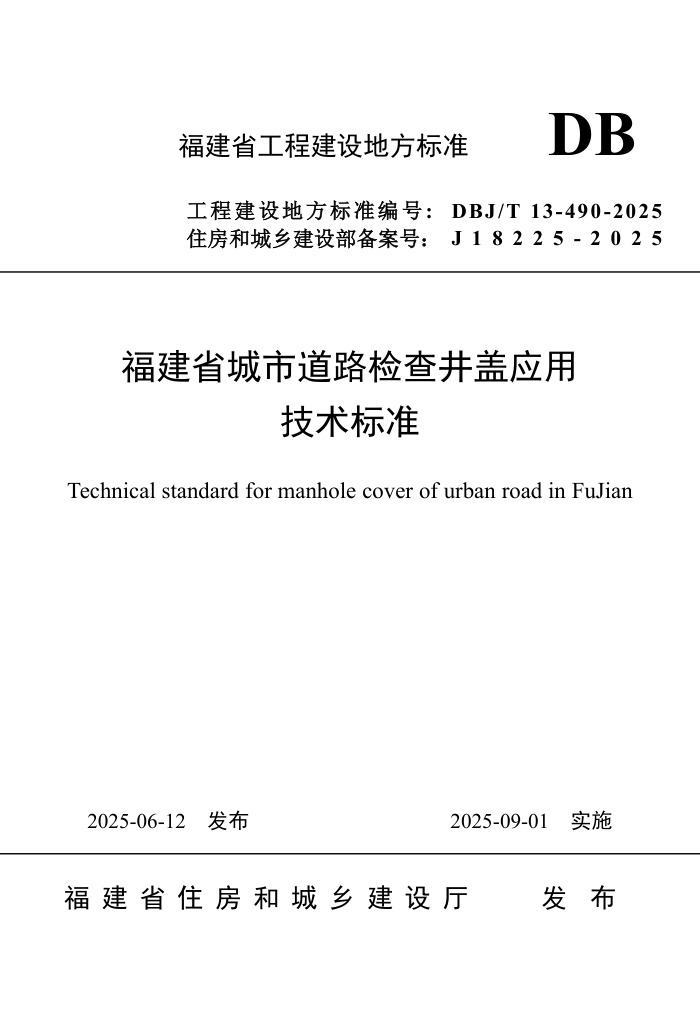

福建省工程建设地方标准 DB
工程建设地方标准编号: DBJ/T 13-490-2025
住房和城乡建设部备案号： J 1 8 2 2 5 - 2 0 2 5
福建省城市道路检查井盖应用
技术标准
Technical standard for manhole cover of urban road in FuJian
2025-06-12
发布 2025-09-01 实施
福 建 省 住 房 和 城 乡 建 设 厅 发 布
福建省工程建设地方标准
福建省城市道路检查井盖应用技术标准
Technical standard for manhole cover of urban road in FuJian
工程建设地方标准编号
住房和城乡建设部备案号
：DBJ/T 13-490-2025
： J 1 8 2 2 5 - 2 0 2 5
主编单位：
福州市规划设计研究院集团有限公司
批准部门：
福 建 省 住 房 和 城 乡 建 设 厅
实施日期：
2 0 2 5 年 9 月 1 日
2025 年 福州
前
言
根据《福建省住房和城乡建设厅关于组织编制<福建省城市道
路检查井盖工程技术标准>的通知》（闽建办科函〔2022〕1 号）
的要求，标准编制组经广泛调查研究，认真总结实践经验，参考
有关国内外先进标准，并在广泛征求意见的基础上，制定本标准。
本标准的主要技术内容是：1.总则；2.术语；3.分类和技术
要求；4.检查井盖设计；5.检查井盖施工；6.检查井盖检验与验
收；7.检查井盖病害判定及治理；8.信息化建设。
本标准由福建省住房和城乡建设厅负责管理，由福州市规划
设计研究院集团有限公司负责具体技术内容的解释。执行过程中
如有意见或建议，请寄送福建省住房和城乡建设厅（地址：福州
市北大路 242 号，邮编 350003）和福州市规划设计研究院集团有
限公司（地址：福州高新区海西园高新大道一号，邮编 350008），
以供今后修订时参考。
本 标 准 主 编 单 位 ：
福州市规划设计研究院集团有限
公司
本 标 准 参 编 单 位 ：
厦门市市政工程设计院有限公司
福建省建筑科学研究院有限责任
公司
泉州市排水中心
厦门市市政工程中心
福州市城乡建总集团有限公司
福州市市政建设开发有限公司
福建省榕圣建设发展有限公司
3
泉州博超实业有限公司
福州万润建材有限公司
本标准主要起草人：
林功波 何镍鹏 魏 锋 高小平
张国钟
解建坤 余 铖 黄志心
陈凤锦
林澄盛 侯思远 陈演璋
柯新鹏
林明波 叶 茂 罗伦敦
杨
力 庄 玲 陈建强 庄 阳
本标准主要审查人：
程宏伟 谢小青 郑 华 金朝晖
吴良洪 陈鸿群 陈黎明
4
目
次
1
总
则........................................................................................1
2
术
语........................................................................................2
3
分类和技术要求............................................................................4
3. 1
一般规定................................................................................4
3. 2
材料........................................................................................5
3. 3
外观........................................................................................6
3. 4
构造与尺寸............................................................................7
3. 5
技术要求................................................................................7
4
检查井盖设计..............................................................................11
4. 1
一般规定..............................................................................11
4. 2
布置原则..............................................................................11
4. 3
检查井盖选用..................................................................... 12
4. 4
井盖面标识......................................................................... 13
4. 5
智能井盖............................................................................. 15
5
检查井盖施工..............................................................................16
5. 1
检查井盖及雨水箅施工..................................................... 16
5. 2
检查井盖修复..................................................................... 19
6
检查井盖检验与验收..................................................................23
6. 1
检验......................................................................................23
6. 2
验收..................................................................................... 26
7
检查井盖病害判定及治理..........................................................29
7. 1
病害判定及治理..................................................................29
7. 2
日常检查维护......................................................................31
8
信息化建设..................................................................................33
5
附录 A
检查记录表........................................................................ 34
附录 B
检查井盖成套重量检测方法............................................39
附录 C
检查井盖井座与路面高差检测方法（十字法）............41
本标准用词说明................................................................................43
引用标准名录....................................................................................44
附：条 文 说 明..............................................................................45
6
Contents
1
General provisions..........................................................................1
2
Terms...............................................................................................2
3
Classification and technical requirements......................................4
3. 1
General requirements..............................................................4
3. 2
Materials................................................................................. 5
3. 3
Appearance............................................................................. 6
3. 4
Structure and dimensions........................................................7
3. 5
Technical requirements...........................................................7
4
Design of manhole cover..............................................................11
4. 1
General requirements........................................................... 11
4. 2
Layout principles................................................................ 11
4. 3
Selection of manhole cover................................................12
4. 4
Identification on the manhole cover..................................13
4. 5
Intelligent manhole cover...................................................15
5
Construction of manhole cover..................................................17
5. 1
Construction of manhole mover and gully cover.............17
5. 2
Repair of manhole cover.................................................... 20
6
Inspection and acceptance of manhole cover............................24
6. 1
Inspection.............................................................................24
6. 2
Acceptance.......................................................................... 27
7
Assessment and Remediation of defects of manhole cover.....29
7. 1
Assessment and Remediation of defects...........................29
7. 2
Daily inspection and maintenance........................................31
7
8 Informatization construction...................................................... 33
Appendix A Inspection record...................................................... 34
Appendix B Detection method for the complete set weight of
manhole cover.......................................................... 39
Appendix C
Detection method of height difference between
manhole cover and base and road surface(Cross
Method).....................................................................41
Explanation of Wording in This Standard.......................................43
List of Quoted Standards.................................................................. 44
Addition:Explanation of provisions.................................................45
8
1
总
则
1. 0. 1
为指导城市道路检查井盖的设计、施工、检验、验收、修
复及信息化建设，做到技术先进，经济合理，安全可靠，确保质
量，制定本标准。
1. 0. 2
本标准适用于福建省城市道路范围（机动车道、非机动车
道、人行道、绿化带、停车场等）内给水、污水、雨水、电力、
通信、温泉、热力等管线地面金属材质检查井盖及雨水箅。
1. 0. 3
城市道路检查井盖的设计、施工、验收及维护保养除应符
合本标准外，尚应符合国家、行业和福建省现行有关标准的规定。
1
2. 0. 1 2 术 语
检查井 manhole
地下管线设施中用于管线连接、检查、维护和安装设备的竖
向构筑物。
2. 0. 2
检查井盖 manhole cover
检查井口可开启的封闭物，由井盖和井座组成。
2. 0. 3
井盖 cover
检查井盖中可开启的部分，用于封闭检查井口，需要时能够
开启。
2. 0. 4
井座 manhole frame
检查井盖中固定于检查井口的部分，用于安放井盖。
2. 0. 5
井圈 manhole top bearing girder
位于检查井筒顶部和井座之间，用于承载箅子、直承式及填
充式井盖的钢筋混凝土圈梁。
2. 0. 6
井筒 wellbore
井室上部供人及工具出入井室用的竖向圆形通道。
2. 0. 7
防坠落装置 anti-fall device
为防止人、物坠入检查井内所设的装置。
2. 0. 8
调节环 adjusting ring
成品球墨铸铁或预制钢筋混凝土环状结构物，用于配合可调
式防沉降井盖施工，调节检查井盖与路面之间的高程和坡度，并
防止路基、路面填料进入检查井内。
2. 0. 9
直承式井盖 straight socket manhole cover
一种井盖设施，其井座承载面位于底部，井座与井筒采用支
2
承方式连接，井盖与井座主体采用球墨铸铁材料。
2. 0. 10 可调式防沉降井盖 adjustable settlement proof manhole
cover
一种井盖设施，其井座支承于路面结构顶部，井筒上设有调
节环，井座与调节环采用承插方式连接，井盖与井座主体采用球
墨铸铁材料。
2. 0. 11
填充式井盖 fill-in manhole cover
检查井盖顶面为可填充使其面层处理达到与周围路面相近材
质的一种检查井盖。
2. 0. 12
雨水箅 gully cover
用于集水井或集水沟上方用于下泄雨水的盖板。
3
3
分类和技术要求
3. 1
一般规定
3. 1. 1
检查井盖应符合现行国家标准《检查井盖》 GB/T 23858
的规定，检查井盖承载能力类别应符合表 3.1.1 的规定。
表 3. 1. 1
检查井盖承载能力类别
类别 A15 B125 C250 D400 E600
试验荷载 F/kN 15 125 250 400 600
3. 1. 2
检查井盖按结构形式分为直承式井盖、可调式井盖、填充
式井盖、雨水箅（图 3.1.2）。
（a）直承式井盖
（c）填充式井盖
（b）可调式井盖
（d）雨水箅
图 3. 1. 2 检查井盖结构形式分类
1—井盖；2—井筒；3—调节环；4—人行道铺砖地面；5—井盖面上铺砖层
3. 1. 3
检查井盖按维护需求可划分为进人式井盖和非进人式井
4
盖两种。进人式井盖规格按井座净开孔（CO）尺寸可分为 700mm、
800mm、900mm，非进人式井盖尺寸不作规定。
3. 2
材
料
3. 2. 1
城市道路检查井盖与井座应为同一种材质，应具备抗冲
击、耐腐蚀、长寿命的特性，同时应满足易维护、防弹跳、低噪
音等使用要求，城市道路检查井盖宜选用球墨铸铁材料；有特殊
景观要求的低荷载路面可采用铜、不锈钢等材料。
3. 2. 2
球墨铸铁检查井盖及井座应采用 QT500-7 或 QT600-3 牌
号的球墨铸铁制造，球墨铸铁材料性能应符合现行行业标准《铸
铁检查井盖》CJ/T511 的要求。
3. 2. 3
铸钢可作为检查井盖配件材料，性能应符合现行国家标准
《碳素结构钢》GB/T 700 的相关规定。
3. 2. 4
不锈钢检查井盖及配件的材料应符合现行国家标准《不锈
钢和耐热钢牌号及化学成分》GB/T 20878 材质防腐要求相关规
定，不锈钢材料宜采用防腐性能不低于 304 的牌号。
3. 2. 5
检查井盖施工使用的混凝土应符合现行国家标准《通用硅
酸盐水泥》GB 175 的有关规定，用砂应符合现行国家标准《建设
用砂》GB/T 14684 的有关规定。
3. 2. 6
防止检查井盖与井座之间刚性碰撞的橡胶减震垫可分为
垫片式和包围式（图 3.2.6）。橡胶材料应具有良好的耐磨损、耐
腐蚀、耐油、耐候性，达到减震降噪的要求。减震垫采用橡胶应
符合现行国家标准《建筑用橡胶结构密封垫》GB/T 23661-2022
中 E 型的要求，应保证至少 3 年内不脱落、不老化失效和满足使
用功能的要求。
5
(a)垫片式
(b)包围式
1—井盖；2—橡胶减震垫
图 3.2.6 橡胶减震垫分类示意图
3. 2. 7
检查井盖的防坠子盖可采用玻璃钢材料制作，材料应符合
现行国家标准《纤维增强塑料用液体不饱和聚酯树脂》GB/T 8237
的规定。
3. 3 外
观
3. 3. 1
检查井盖表面应平整、材质均匀，不应有影响产品使用的
缺陷。
3. 3. 2
检查井盖与井座应保持顶平，井盖上表面不应有拱度，井
盖盖板与井座的接触面应平整、光滑。检查井盖盖板与井座应为
同一铸铁材质，井盖与井座装配尺寸应符合现行国家标准《铸件
尺寸公差、几何公差与机械工余量》GB/T 6414 的规定。
3. 3. 3
井盖与井座不得有裂纹以及冷隔、缩松、砂眼、气孔等铸
造缺陷。井盖与井座不得采用补焊。
3. 3. 4
井盖的盖板底面及井座表面应喷涂环氧树脂防锈漆或沥
青漆等防锈涂层。
3. 3. 5
当检查井盖上表面需要采用与周围环境相协调的材料覆
盖时，覆盖材料的上表面应有明显的井盖标志。
3. 4
构造与尺寸
3. 4. 1
检查井盖上表面应有凸起的防滑花纹。A15、B125 和
6
C250 类别检查井防滑花纹高度为 2mm~6mm；D400、E600 和 F900
类别检查井防滑花纹高度为 3mm~8mm。凸起部分面积与整个面
积相比不应小于 30%，不应大于 70%。
3. 4. 2
检查井盖的斜度 e 以 1:10 为宜，如图 3.4.2 所示。
图 3.4.2 检查井盖斜度示意图
3. 4. 3
检查井盖的嵌入深度 A 如图 3.4.2 所示，并应符合表 3.4.3
的规定。
表 3. 4. 3
检查井盖的嵌入深度
承载能力等级 A15 B125 C250 D400 E600
嵌入深度 A/mm ≥20 ≥30 ≥30 ≥50 ≥50
3. 4. 4
检查井盖设施的连接轴应采用实心的铸钢、不锈钢螺栓或
销钉，直径应不小于 14mm。
3. 5
技术要求
3. 5. 1
根据城市道路等级及使用场所，检查井盖选用应符合表
3.5.1 的规定。
表 3. 5. 1
检查井盖等级选用表
组别 一 二 三 四 五
适用 场所 绿化 带 人行道、 自行车道 非机动车道，轻型 机动车行驶的区域 城市道路、 停车场 货运站、物 流区等区域
适用 类型 B125 C250 D400 D400 E600
3. 5. 2
雨水箅选用应符合表 3.5.1 的规定，且最低等级不应低于
C250。
7
3. 5. 3
可调式井盖应符合以下技术要求：
1
井盖与盖座间应有弹性锁定装置，应有防止井盖跳动、位
移或意外开启的措施。
2
井盖与盖座间应采用铰链连接，盖板开启角度应大于
100°。
3
应通过连接轴、销的方式固定井盖，实现防盗功能。连接
轴宜内置于盖座内。
4
井盖接触面与盖座支承面应采用机加工，保证盖板与盖座
接触平稳。加工表面粗糙度 Ra 应不大于 25.50μm，平面度公差
应不大于 12.50μm。球墨铸铁检查井盖的盖座支撑面应设置镶嵌
橡胶减震垫圈凹槽，凹槽应采用机加工，尺寸应满足嵌入本标准
图 3.2.6 橡胶减震垫要求。
5
井座内侧应自带平台，用于安装防坠子盖，子盖宜采用球
墨铸铁、玻璃钢等材质，承载能力不小于 30 kN 。
6
盖座内侧可预留安装智能终端的容腔体，腔体上方预留信
号发射口，井盖与盖座接触面台阶预留开盖报警开关空间。
图 3.5.3 可调式井盖示意图
1—主盖；2—子盖；3—调节环；4—垫片式橡胶减震垫；5—路面层；6—井筒
3. 5. 4
直承式井盖应符合以下技术要求：
1
井座应为法兰盘式结构的防沉降设计，底部应有全周沿双
8
竖壁支撑环，全周沿填充混凝土保护,双竖壁之间空隙可布置智能
设备穿线管。
2
井盖与井座具有防水避震功能，盖面的周沿上中下采用橡
胶硫化热熔工艺与井盖盖面相融固化，不会脱落，同时井盖与井
座接触面通过包围式硫化橡胶垫圈实现纵向与侧向防噪声功能。
3
井盖与井座应采用锁扣装置，应采用不锈钢材质螺栓或紧
固件锁紧，起到防盗、防跳等功能，锁扣点应不少于三个。井盖
与井座可分离，无需破坏路面可便捷更换井盖。
4
井座内应自带平台，用于安装防坠落子盖，子盖宜采用球
墨铸铁、玻璃钢等材质，承载能力不小于 30 kN 。
5
盖座内侧宜预留安装智能终端的容腔体，井座与井盖接触
面台阶宜预留开盖报警开关位置，盖座上盘面宜预留信号发射口
位置。
图 3.5.4 直承式（双壁硫化）井盖示意图
1—主盖；2—子盖；3—混凝土填充（智能终端容腔）；4—包围式橡胶减震垫；
5—路面层；6—井筒
3. 5. 5
填充式井盖应符合以下技术要求：
1
道路绿化带、人行道上填充式井盖宜用球墨铸铁材质，景
观街道及历史文化街区可选择黄铜、不锈钢等材质。
2
井盖外框尺寸应与人行道铺装设计尺寸匹配，内嵌铺装材
料应采用预制工艺或机械切割方式加工。
9
3
井座内应自带平台，用于安装防坠落子盖，子盖宜采用球
墨铸铁、玻璃钢等材质，承载能力不小于 30 kN 。
图 3.5.5 填充式井盖示意图
1—主盖；2—子盖；3—井口盖板；4—道路铺装；5—井筒
3. 5. 6
雨水箅应符合以下技术要求：
1
雨水箅可过水区域内的缝隙应均匀分布，满足荷载标准的
同时雨水箅开孔率不得小于 30%，生产厂家应提供相应雨水箅泄
水能力参数数值。
2
雨水箅应有可靠的连接措施，将雨水箅井盖连接在井座
上，防止丢失。
3
根据不同使用场景，雨水箅下方可选择安装垃圾过滤箱或
防臭箱。
10
4
检查井盖设计
4. 1
一般规定
4. 1. 1
检查井盖的设计，应根据道路承载力、使用场所、开孔尺
寸、外观要求、井盖标识等方面要求选用。
4. 1. 2
检查井盖应选择具备防偷盗、防弹跳、防坠落、防噪声、
防位移等性能的产品，井盖与井座应采用带锁定结构设计，闭合
后应能锁紧井座，不应出现意外开启及发出异响。
4. 1. 3
对于旅游景点、文化风貌区、历史街区等特殊区域地段，
可专项设计具有地域文化特色的井盖纹饰。
4. 1. 4
新建道路宜选用智能井盖，应自带标志桩或身份编码，预
留开盖报警安装位置，可配合智慧管控平台使用。井盖应预留天
线孔，设置方式应符合现行国家标准《智能井盖》GB/T 41401 的
相关规定。
4. 1. 5
检查井盖设计宜采用新材料、新工艺、新产品，并应符合
国家现行有关标准的规定。
4. 2
布置原则
4. 2. 1
地下管线及检查井盖布置应符合现行国家标准《城市工程
管线综合规划规范》GB 50289 的要求，在符合相关管线规划的原
则下，应综合考虑管线种类、管孔数量、景观要求、维护需求等
因素合理布置。
4. 2. 2
管线及对应检查井盖宜优先布置在人行道、非机动车道
下，有条件的道路可设置在道路外侧共享空间或绿化带内，条件
11
受限时可布置在机动车道下方。
4. 2. 3
当必须将检查井盖设置在机动车道时，应设置在单条车道
中心线位置，避开车辆轮迹线。
4. 2. 4
检查井盖间距应根据管线日常维护、清淤冲洗、阀门设置、
缆线拖拉长度等综合因素确定，宜按照相关规范要求的上限取值，
减少路面井盖数量。
4. 3
检查井盖选用
4. 3. 1
不同类型道路检查井盖选用应符合下列原则:
1
沥青混凝土路面机动车道、非机动车道、停车场检查井盖
可采用可调式井盖或直承式井盖。
2
混凝土路面机动车道、非机动车道、停车场、现浇混凝土
人行道检查井盖宜采用直承式井盖。
3
铺装人行道、道路绿化带应采用填充式井盖。
