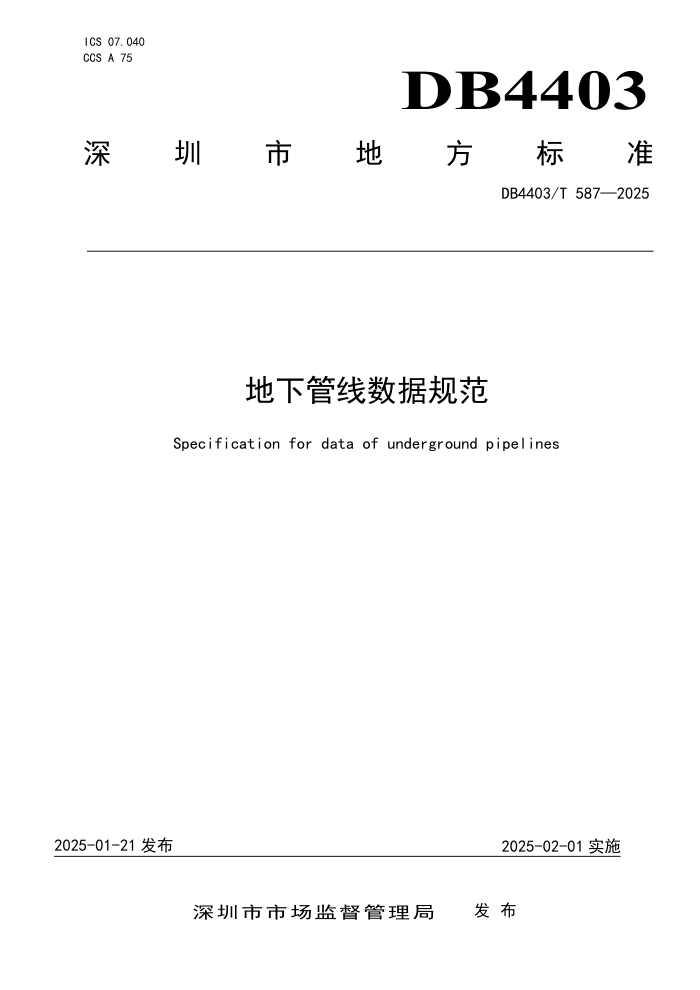

地下管线数据规范
Specification for data of underground pipelines
ICS 07.040
CCS A 75
DB4403
深
圳
市
地
方
标
准
DB4403/T 587—2025
2025-01-21 发布
2025-02-01 实施
深圳市市场监督管理局
发 布
DB4403/T 587—2025
I
目
次
前言 .................................................................................... III
引言 ..................................................................................... IV
1
范围 ................................................................................... 1
2
规范性引用文件 ......................................................................... 1
3
术语和定义 ............................................................................. 1
4
总体要求 ............................................................................... 2
4.1
时空基准 ......................................................................... 2
4.2
几何精度 ......................................................................... 3
4.3
管线分类 ......................................................................... 3
4.4
数据汇交 ......................................................................... 3
5
管线编码 ............................................................................... 4
5.1
项目编码 ......................................................................... 4
5.2
管点、管线段、管线对象编码 ....................................................... 4
5.3
高后果区管段编码 ................................................................. 5
6
管线属性 ............................................................................... 6
6.1
管线综合信息 ..................................................................... 6
6.2
管线业务信息 ..................................................................... 6
7
管线符号表达 ........................................................................... 6
7.1
管线颜色 ......................................................................... 6
7.2
管线符号 ......................................................................... 7
7.3
管线注记 ......................................................................... 8
8
管线三维建模 ........................................................................... 9
8.1
管线建模方法 ..................................................................... 9
8.2
管线模型要求 ..................................................................... 9
8.3
轻量化要求 ...................................................................... 10
附录 A（规范性）
管线分类与代码 ......................................................... 11
附录 B（资料性）
管线相关单位代码 ....................................................... 13
B.1
地下管线探测单位代码 ............................................................ 13
B.2
地下管线权属单位、运营单位、建设单位代码 ........................................ 15
附录 C（规范性）
管线对象编码 ........................................................... 20
C.1
供水管线对象编码 ................................................................ 20
C.2
排水管线对象编码 ................................................................ 23
C.3
电力管线对象编码 ................................................................ 26
C.4
燃气管线对象编码 ................................................................ 29
C.5
通信管线对象编码 ................................................................ 33
C.6
工业管线对象编码 ................................................................ 36
DB4403/T 587—2025
II
C.7
其他管线对象编码 ................................................................ 38
C.8
综合管廊（沟）对象编码 .......................................................... 39
C.9
长输天然气管道对象编码 .......................................................... 40
C.10 长输石油管道对象编码 ........................................................... 43
附录 D（规范性）
管线综合信息 ........................................................... 46
D.1
供水管线综合信息 ................................................................ 46
D.2
排水管线综合信息 ................................................................ 49
D.3
电力管线综合信息 ................................................................ 53
D.4
燃气管线综合信息 ................................................................ 57
D.5
通信管线综合信息 ................................................................ 60
D.6
工业管线综合信息 ................................................................ 64
D.7
其他管线综合信息 ................................................................ 68
D.8
综合管廊（沟）综合信息 .......................................................... 71
D.9
长输天然气管道综合信息 .......................................................... 75
D.10 长输石油管道综合信息 ........................................................... 79
D.11 管线项目综合信息 ............................................................... 82
D.12 高后果区管段综合信息 ........................................................... 84
附录 E（规范性）
管线综合信息填写规则 ................................................... 86
E.1
材质 ............................................................................ 86
E.2
接口方式 ........................................................................ 86
E.3
设计压力 ........................................................................ 86
E.4
埋设方式 ........................................................................ 87
E.5
特征点、附属物、地面建（构）筑物 ................................................ 87
E.6
埋深、高程 ...................................................................... 89
附录 F（规范性）
管线业务信息 ........................................................... 91
F.1
管线运维记录信息 ................................................................ 91
F.2
管线风险隐患信息 ................................................................ 94
附录 G（规范性）
管线特征点符号图例 ..................................................... 96
G.1
城市管线特征点符号图例 .......................................................... 96
G.2
长输管线特征点符号图例 .......................................................... 98
附录 H（规范性）
管线附属物图例 ......................................................... 99
H.1
城市管线附属物符号图例 .......................................................... 99
H.2
长输管线附属物符号图例 ......................................................... 106
附录 I（资料性）
管线典型线要素、特征点、附属物三维表达 ................................ 109
参考文献 ................................................................................ 112
DB4403/T 587—2025
III
前
言
本文件按照 GB/T 1.1—2020《标准化工作导则
第 1 部分：标准化文件的结构和起草规则》的规定
起草。
本文件由深圳市应急管理局归口。
本文件起草单位：深圳市应急管理局、深圳市城市公共安全技术研究院有限公司、深圳市政务服务
和数据管理局、深圳市大数据资源管理中心、深圳市规划和自然资源局、深圳市规划和自然资源数据管
理中心、深圳市规划和自然资源调查测绘中心、深圳市环境水务集团有限公司、深圳供电局有限公司、
深圳市燃气集团股份有限公司、深圳市信息管线有限公司、武汉中地数码集团有限公司、广州市城市规
划勘测设计研究院有限公司、正元地理信息集团股份有限公司、深圳大学、深圳供电规划设计院有限公
司、深圳城市安全监测预警科技有限公司、城市安全发展科技研究院（深圳）。
本文件主要起草人：阳杰、李灿峰、姚元琪、佘燕玲、李士明、孙飞、赵娜、蔡燊灵、谢倩雯、戴
淦、赵军、聂可、王成、章淑君、邱蕾、陈枫、金典琦、张会、曾文华、王康任、冯锐利、万炜、罗娟
娟、徐璇、陈欢、黄春山、吕江波、林峰、黄惠军、肖俊阳、杨文昭、丘敏均、王洪涛、李少智、周勍、
张鹏程、常松、苏栋、姚淼、钟家琦。
DB4403/T 587—2025
IV
引
言
地下管线是地下空间的重要组成部分，其数据对深圳市“地下管网一张图”建设和应用至关重要。
为规范地下管线汇交数据的范围和内涵，使汇交数据与各行业主管部门、权属单位的地下管线专业数据
更好地对接，增强汇交数据的可用性与可扩展性，支撑基于汇交数据的“地下管网一张图”建设应用，
推动地下管网治理更智能、更高效、更精准、更安全，标准编制组参考有关国内标准，经深入调查研究，
认真总结实践经验，并广泛征求意见，编制本文件。
DB4403/T 587—2025
1
地下管线数据规范
1
范围
本文件规定了地下管线汇交数据的总体要求以及编码、属性、符号表达、三维建模要求。
本文件适用于深圳市地下管线综合信息数据和业务信息数据的汇交与共享。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 20257.1
国家基本比例尺地图图式
第 1 部分：1:500
1:1000
1:2000 地形图图式
GB/T 24354
公共地理信息通用地图符号
GB 32167
油气输送管道完整性管理规范
GB/T 41447
城市地下空间三维建模技术规范
CH/T 9024
三维地理信息模型数据产品质量检查与验收
CJJ/T 8
城市测量规范
CJJ 61
城市地下管线探测技术规程
DBJ/T 15—134
广东省地下管线探测技术规程
DB4403/T 436
水务对象分类与编码
SJG 94
市政道路管线工程信息模型设计交付标准
SJG 114
建筑信息模型数据存储标准
SZDB/Z 330
室外排水设施数据采集与建库规范
3
术语和定义
下列术语和定义适用于本文件。
3.1
地下管线
underground pipelines
建设于地下的供水（含供冷等）、排水、电力（含照明、地铁、电车等）、通信（含广播电视、交
通信号、公共监控等）、燃气、石油及其他物料输送的管线、管沟及其附属设施。
3.2
综合管廊
utility tunnel
建设于地下，用于容纳两类及以上城市工程管线并满足人员运行管理和维护需求，由构筑物及附属
设施组成的地下空间体。
3.3
长输管线
long-distance pipeline
产地、储存库、用户间用于输送符合国家相关标准要求的原油、成品油、天然气和液化石油气的管
道。
3.4
其他管线
other (unclear) pipelines
DB4403/T 587—2025
2
未明确归属于供水管线、排水管线、燃气管线、电力管线、通信管线、工业管线、综合管廊（沟）、
长输天然气管道和长输石油管道的管线，或无法查明类别、功能的管线。
3.5
地下管线数据
underground pipeline data
按照一定规则采集和组织的一组描述地下管线（3.1）要素的空间特征、连接关系、属性特征的数据。
3.6
管线点
pipeline points
为准确描述地下管线（3.1）的走向、特征和附属设施位置，在地下管线（3.1）探查工作中设立的
测量点。
注：管线点分为明显管线点和隐蔽管线点。明显管线点是指实地可见的管线点，隐蔽管线点是指实地不可见的管线点。
3.7
管线特征点
pipeline feature points
用于表征管线走向、连接方式特征的管线点（3.8）。
注：包括起止点、转折点、分支点、交叉点、变坡点、变径、变材点、出地点、入地点、出室点、入室点等。
3.8
管线项目
pipeline project
地下管线（3.1）普查、管线竣工测量/动态修补测、权属单位日常更新数据的项目。
3.9
管线综合信息
comprehensive information of pipelines
地下管线（3.1）及其附属设施的平面位置、埋深、管径、管材、功能、建设单位、勘察单位、设计
单位、施工单位、测绘机构以及监理单位等基础性地下管线（3.1）信息。
3.10
全市域时空信息平台
basic platform for city information model
在城市基础地理信息的基础上，建立建筑物、基础设施等三维数字模型，表达和管理城市三维空间
的基础平台。
注：又称深圳市 CIM 平台。
3.11
管线业务信息
business Information of pipelines
管线综合信息（3.9）以外、基于全市域时空信息平台（3.10）开展业务应用所需要的地下管线
（3.1）信息。
注：包括运维记录信息和风险隐患信息。
3.12
高后果区
high consequence areas；HCAs
管道泄漏后可能对公众和环境造成较大不良影响的区域。
3.13
业务系统
business system
地下管线（3.1）主管部门和建设单位、权属单位（运营单位）等相关单位存储和使用管线数据、开
展具体业务工作的信息系统。
4
总体要求
4.1
时空基准
4.1.1
空间基准宜采用中央子午线 114 度，2000 国家大地坐标系和 1985 国家高程基准。
DB4403/T 587—2025
3
4.1.2
时间基准日期应采用公元纪年，时间应采用北京时间。
4.2
几何精度
地下管线数据的平面精度、高程精度以及角度精度应符合 CJJ/T 8、CJJ 61、DBJ/T 15—134 的相关
要求，无特别说明时，应符合以下要求：
a)
平面位置坐标精度为小数点后三位；
b)
高程值的精度为小数点后两位；
c)
角度的精度为小数点后五位；
d)
长度、角度与面积的度量单位分别为米、弧度与平方米。
4.3
管线分类
4.3.1
地下管线按照从属关系应分为：大类、中类、小类，详细分类及代码符合附录 A.1 的规定。
4.3.2
地下管线分为城市管线和长输管线两大类，对应中类具体如下：
a)
城市管线：供水管线、排水管线、燃气管线、电力管线、通信管线、工业管线、综合管廊
（沟）、其他管线 8 个中类；
b)
长输管线：长输天然气管道和长输石油管道 2 个中类。
4.4
数据汇交
4.4.1
各单位应提交 gdb 格式的地理数据库文件，并符合以下规则：
a)
管线综合信息、业务信息应根据数据对象、空间要素类型分层存储，详见表 1。管线巡查分区面
要素应包含巡查分区边界范围；
表 1
管线数据分层
数据类型
数据对象
空间要素类型
属性表名称
关联关系
管线
综合信息
管点
点
管点综合信息表 Point
—
管线
线
管线综合信息表 Line
—
高后果区管段
线
高后果区管段综合信息表 HC
—
管线项目
—
管线项目综合信息表 ProjectInfo
关联管点、管线综合信
息表
管线业务
信息
运维
记录
信息
管线
—
管线基础运维记录表
OperationInfo
关联管线综合信息表
管线窨井盖/标志
桩
点
管线窨井盖/标志桩信息表
MarkerInfo
—
管线巡查分区
面
管线巡查分区记录表 PatrolInfo
—
管线抢修/整体更
换点
—
管线抢修/整体更换信息表
OverhaulInfo
关联管点、管线综合信
息表
风险
隐患
信息
管线风险隐患点
—
管线风险隐患点信息表
HazardInfo
关联管点、管线综合信
息表
管线监测点
—
管线监测点信息表 MonitorInfo
关联管点、管线综合信
息表
管线视频监控点
点
管线视频监控点信息表 VideoInfo
—
b)
空间要素及属性表以“管线小类代码+属性表名称”的形式进行命名（见示例 1～示例 5）。管
线小类代码符合附录 A 的要求；
DB4403/T 587—2025
4
示例 1：“JSPoint”表示给水管点综合信息数据，“JSLine”表示给水管线综合信息数据，“JSProjectInfo”表示
给水管线的项目综合信息数据。
示例 2：“JSOperationInfo”表示给水管线基础运维记录数据，“JSPatrolInfo”表示给水管线巡查分区记录数据，
“JSMakerInfo”表示给水管线窨井盖/标志桩数据，“JSOverhaulInfo”表示给水管线抢修/整体更换记录数据。
示例 3： “JSHazardInfo ”表示 给水管 线风险 隐患 点数据 ，“JSMointorInfo ”表示 给水管 线监测 点数据 ，
“JSVideoInfo”表示给水管线视频监控点数据。
c)
数据编码、属性、符号表达符合第 5 章至 7 章的要求；
d)
无法提供地理数据库文件时，应提交 xls、xlsx 格式的表格文件和 dwg 格式的图形文件。相关
数据编码、属性、符号表达符合第 5 章至 7 章的要求。图形文件应包含巡查分区边界范围。
4.4.2
各单位宜配套提交地下管线现状三维模型文件。模型文件格式应选用 RVT、IFC、I3S、3D Tiles、
S3M、M3D 其中之一，并满足第 8 章相关要求。
4.4.3
电力、通信管线应提交管道（管沟、沟道、隧道）数据，排水管线应提交管道（渠道）数据。
4.4.4
地下管线综合信息数据应经过脱密脱敏处理，去除涉及国家秘密、工作秘密的密点和其他不宜公
开的敏感信息并经相关部门审核后，方可导入 CIM 平台。
5
管线编码
5.1
项目编码
项目编码由年份、汇交单位代码、具体日期组成，符合以下规则：
a)
应采用 12 位编码，具体结构详见图 1；
XXXX
XXXX
XXXX
图 1
项目编码
b)
年份：数据汇交的年份；
c)
数据汇交单位代码：见附录 B；
d)
具体日期：数据汇交具体日期。
示例：2024B0010101 表示 2024 年，单位代码为 B001 的数据汇交单位，1 月 1 日汇交的地下管线数据。
5.2
管点、管线段、管线对象编码
5.2.1
管点编码由管线小类代码、数据汇交单位代码、所在业务系统唯一编号组成，符合以下规则：
a)
总长度不应超过 38 位，具体结构详见图 2；
XX
XXXX
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
图 2
管点编码
b)
管线小类代码：用于表示管线种类，应符合附录 A 的规定；
c)
数据汇交单位代码：见附录 B；
d)
管点所在业务系统唯一编号：应按照管点所在业务系统中的实际编号填写，长度不超过 32 位。
DB4403/T 587—2025
5
排水管线应符合 DB4403/T 436 的规定；
e)
管点编码应保持唯一。不同批次提交的数据均包含同一管点时，管点编码应保持一致。
5.2.2
管线段编码由管线小类代码、数据汇交单位代码、所在业务系统唯一编码组成，符合以下规则：
a)
总长度不应超过 38 位，具体结构详见图 3；
XX
XXXX
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
图 3
管线段编码
b)
管线小类代码：用于表示管线种类，应符合附录 A 的规定；
c)
数据汇交单位代码：见附录 B；
d)
管线段所在业务系统唯一编号：应按照管线段所在业务系统中的实际编号编码填写，长度不超
过 32 位。排水管线应符合 DB4403/T 436 的规定；
e)
管线段编码应保持唯一。不同批次提交的数据均包含同一管线段时，管线段编码应保持一致。
5.2.3
管线对象编码由管线中类编号、管线对象类型编号、管线对象编号组成，应符合以下规则：
a)
采用 6 位数字编码，具体结构详见图 4；
XX
XX
XX
图 4
管线对象编码
b)
管线中类编号：“01”代表电力管线，“02”代表通信管线，“03”代表供水管线，“04”代
表排水管线，“05”代表燃气管线，“07”代表工业管线，“09”代表其他管线，“10”代表
