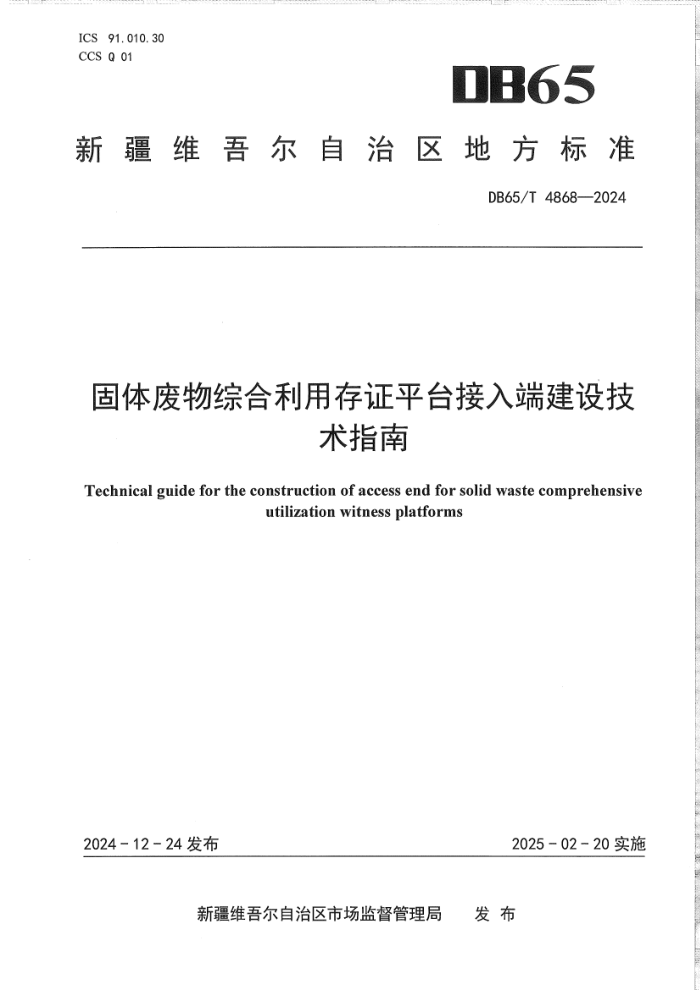

DB65
新疆维吾尔自治区地方标准
DB65/T 4868—2024
固体废物综合利用存证平台接入端建设技术指南
Technical guide for the construction of access end for solid waste comprehensive utilization witness platforms
2024-12-24发布 2025-02-20实施
新疆维吾尔自治区市场监督管理局 发布
DB65/T 4868—2024
前 言
本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。
本文件由新疆建材行业协会提出。
本文件由新疆维吾尔自治区工业和信息化厅归口并组织实施。
本文件起草单位：新疆建材行业协会、新疆维吾尔自治区建材标准化技术委员会、建筑材料工业技术监督研究中心、招商新疆质量和标准化研究院有限公司、北京正时雨和科技有限公司、中国国检测试控股集团股份有限公司、新疆维吾尔自治区产品质量监督检验研究院。
本文件主要起草人：李敬梅、胡怡、饶乐珺、刘海顺、王生文、黄湘来、刘玮、李光磊、丁峰、张小伟、杨永祥、程磊、李保金、朱蘅、鲍亚力、于江华、曹姣、董笑宇、王雪迪、李楠、孙宁波、韩玉凡。
本文件实施应用中的疑问，请咨询新疆建材行业协会。
对本文件的修改意见和建议，请反馈至新疆维吾尔自治区工业和信息化厅（乌鲁木齐市友好南路179号）、新疆建材行业协会（乌鲁木齐市友好南路429号）、新疆维吾尔自治区市场监督管理局（乌鲁木齐市新华南路167号）。
新疆维吾尔自治区工业和信息化厅 联系电话：0991-4523947；传真：0991-4523947; 邮编:830000
新疆建材行业协会 联系电话：0991-8860765；传真：0991-8860765; 邮编:830000
新疆维吾尔自治区市场监督管理局 联系电话：0991-2818750；传真：0991-2818750; 邮编:830004
I
固体废物综合利用存证平台接入端建设技术指南
1范围
本文件界定了固体废物综合利用存证平台接入端建设的术语和定义，确立了平台接入端建设总则，提供了边缘计算设备、物联网终端设备、数据采集、上传数据、安全技术、运维管理的指南。
本文件适用于新疆维吾尔自治区固体废物综合利用存证平台接入端建设。
2规范性引用文件
下列文件中的内容通过文中的规范性引用结构成本文件必不可少的条款，其中，注日期的引用文件，仅按日期对应的版本取用于本文件；不定期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 17625—1998电磁兼容 信 息和控制工程： 设计和系统发射波电磁兼容性 (设备相输入电流≤16 A)
GB/T 17625—1998电磁兼容 试验和测量技术 防电磁干扰保护系统的抗扰度试验
GB/T 17625—1998电磁兼容 试验和测量技术 电工程及配件电磁兼容性及抗电磁干扰试验
GB/T 17625—1998电磁兼容 试验和测量技术 电磁兼容性 (冲击) 抗扰度试验
GB/T 20279 信息安全技术 网络和终端隔离设备安全技术要求
GB/T 34911 工业 信息安全技术 边缘计算技术要求
GB/T 34911 信息安全技术 边缘计算技术安全技术要求
GB/T 188 户外计量仪器检验、检测和校准指南
D/T 645 多功能电能表检验、检测和校准指南
JG/T 2615—2007 建筑材料生产企业固体废物综合利用规范
3术语和定义
3.1
GB/T 34911、JC/T 2615—2007 界定的以下术语和定义用于本文件。
固体废物综合利用存证平台 数据平台 of solid waste comprehensive utilization
系统：
固体废物综合利用企业，用于采集、分析、汇总企业资源综合利用产品和利用固体废物量值数据，并将经分类统计的数据上传到省（区、市）级固体废物综合利用存证平台的硬件设备和软件组成系统的总称。
[来源:]:GB/T 2615—2007,3.3.1,有修改)
3.2
固体废物综合利用存证平台 access of business platform of solid waste comprehensive utilization
系统：
固体废物综合利用企业，用于采集、分析、汇总企业资源综合利用产品和利用固体废物量值数据，并将经分类统计的数据上传到省（区、市）级固体废物综合利用存证平台的硬件设备和软件组成系统的总称。
1
DB65/T 4869—2024
3.3
行边缘计算的设备 edge computing device
设置在固体废物资源利用企业用于采集、分析、汇总企业资源综合利用产品和利用固体废物量低数据，并根据分类机构的数据上传到省区（市、县）级固体废物综合利用存证平台的边缘计算设备，包括边缘计算业务套，边缘网、边缘到制造等。
3.4
固体废物综合利用存证平台接入设备 e.p.t.ation on the world's platform for the comprehensive utilization of solid waste
利用固体废物综合利用企业，用于采集、分析、汇总企业资源综合利用产品和利用固体废物量低数据；采集数据：采集到固体废物综合利用存在平台的设备设计的可编程边缘计算设备（边缘计算服务器），边缘网（区、市、县）、边缘到制造）、固废综合利用物联网终端（如电子烟箱、废带料）。
3.5
省级固体废物综合利用存证provincial witness platform of solid waste comprehensive utilization
是设置在省（区、市）相关部门，具体实施固体废物综合利用企业信息数据可边缘、存证信息不可篡改、固体废物综合利用量值直接数据，可连续采集边缘和分类统计的管理信息平台。
3.6
边缘计算 edge computing
在网络边缘结果处理，分析数据。
3.7
数据接入 access data
固体废物综合利用证平台接入设备从地磅、皮带秤、数据采集器和工控系统等接入数据。
3.8
数据上传 data upload
固体废物综合利用证平台接入设备对数据进行编码，并通过WPS (Hyper Text Transfer Protocol over Secure Socket)协议加密后，将数据上传到固体废物综合利用存证平台。
3.9
内网主机 internet host
边缘计算数据库的数据接入主机，负责对接各种数据源进行数据采集、处理，存储并将数据加密处理通过安全数据交换单元传递至外网主机。
3.10
外网主机 internet host
边缘计算数据库的数据处理及上传主机，负责拨拨来自安全数据交互单元传递过来的加密数据，进行解析验证、格式处理、打包上传。
3.11
安全隔离 safe isolation
固体废物综合利用存证平台接入设备边缘计算数据库内网主机与外网主机之间的物理隔离。
3.12
安全数据交换单元 safe data exchange unit
内网主机和外网主机之间的全流程，实现不同个性互相业务隔离的网络之间的数据交换，负责按照预定的管理策略对内外部处理单的工作状态及网络通讯协议数据进行检测及过滤。
3.13
边缘网 edge gateway
负责连接固体废物综合利用生产过程监控计量器具（如地磅、皮带秤），收集经计量器具称量产生的最佳数据，并将数据上传至边缘计算服务器。
3.14
网络安全
对网络环境下存储、传输和处理的信息的保密性、完整性和可用性的保持。
[来源:GB/T 25009—2022,3.6.16]
3.15
数据安全
通过管理和技术措施，确保数据有效保护和合规使用的技术。
[来源:GB/T 37879—2019,3.1]
3.16
证书认证机构 certificate authority
对数字正文进行全生命周期管理的实体，也能为电子认证服务机构。本文件中是指由国家认可的，具有权威性、可信性和公正性的证书认证机构（CA）。
4
结构语
下列缩略语适用于本文件：
C：证书授权中心（Certificate Authority）
HTTPS:全文本传输协议（Hyper Text Transfer Protocol Secure Socket Layer）
CPS：对象链接与接入的过程控制（Key For Process Control）
PKI：公共基础设施（Public Key Infrastructure）
SLB：结构化语言（StructuredQuery Language）
USB：通用串行总线（Universal Series Bus）
5
总则
6.1 系统架构
固体废物综合利用存证平台接入端（以下简称：平台接入端）建设的系统架构见图1。
新增固体废物综合利用存证平台
图1：固体废物综合利用存证平台接入端系统架构图
DB65/T 4868—2024
5.2 建设技术
平台接入模块建设将物联网、边缘计算技术与区块链存证技术结合应用，平台接入端建设使用的设备支持SoI、OFCT、Modul、DL/T、645、C/T 188协议等重要协议。平台接入端建设技术涉及边缘计算设备服务、数据处理、上台数据、安全技术、系统集成等技术指标，平台接入端建设技术涉及边缘计算设备、数据处理、上台数据、安全技术、系统集成等技术指标。
边缘计算服务器内部的网络通道通过边缘网关采集物联网终端设备（如皮带秤、地磅等计量器具）利用自身体验丰富的内网数据与外网数据进行协同运用，实现边缘计算、数据存储、数据处理、数据分析等功能。
边缘智能服务器内部数据与外网数据的最佳数据。
将采集的数据进行汇总、验证、筛选、整理打包后，按规定接口采用HTTPS通过安全数据交换协议与外网服务器进行数据交换。以有线或无线网络传输方式将数据上传至省级固体废物综合利用数据库。
5.3 安全技术原则
平台接入端建设安全技术宜考虑下列因素：
a)应用安全技术。
b)网络安全技术。
c)数据安全技术。
d)基础设施安全技术。
6 边缘计算设备
6.1 设备选择原则
宜采用一体化结构，通易易安装、易维护、高可靠性的原则。
6.2 组成
由边缘计算服务器、边缘网关组成。
6.3 边缘计算服务器
6.3.1 硬件配置
边缘计算服务器由内网主机、外网主机、以及安全数据交换单元组成，硬件包括但不限于以下配置：
(a) CH：单主板采用低功耗处理器；
b) 内存：单主板存容量不小于2GB；
c) 存储：采用无线转接部件的固态硬盘或电子安全交换单元；
d) 显示：内网主机、外网主机采用易于维护的显示器；
e) 接口类型及数量：
6.3.2 主机单元
内网主机单元和外网主机单元，数据接入串口、数据接入以太网接口如下：
a)数据接入串口(USB2.0/USB4.0)至少2路；
b)
DB65/T 4868—2024
b） 数据接入以太网接口至少4路。
6.3.2.2 入机接口
边缘计算服务器的人机接口的数量宜满足下列因素：
a） 至少支持USB接口3个（含CA证书接口1个）；
b） 具备VGA等视频接口1个。
6.3.3 供电电源
供电电源的选用宜符合以下设计、使用、功能：
a）供电电源：AC 220 V±10%,50 Hz, 双路冗余热备电源输入；
b） 双路冗余热备电源支持故障电源在线热插拔更换，更换过程不得影响系统正常运行；
c） 具有电源故障声光报警功能。
6.3.4 按照结构
6.3.4.1模块化结构宜动态裁剪或扩展。
6.3.4.2 机箱结构设计宜符合标准19英寸机柜上架安装方式基本尺寸。
6.3.5 运输储存和工作环境条件
见表1.
表1 边缘计算服务器的工作环境条件
项目 工作环境条件
工作温度 -40℃~75 ℃
工作相对湿度 30%~80%,无凝结
工作大气压 86 kPa~106 kPa
电源适应能力 220 V(±10%) ,50 Hz (±1Hz)
电磁兼容 应符合GB/T 17626.2、GB/T 17626.3、GB/T 17626.4、GB/T 17626.5中3级及以上试验标准
谐波标准 应符合GB 17625.1的要求
6.4 边缘网关
6.4.1 宜选择能够接入固体废物综合利用生产加工过程计量器具，且支持串口(RS232/RS485)至少2路和有线网络通讯形式的数据接入。
6.4.2选择边缘网关设备需要的技术参数或者安装使用条件详见符合表2.
表2 选择边缘网关设备需要的技术参数或者安装使用条件
边缘网关设备 技术参数或者安装使用条件
CPU 最低4核，主频1.6 GHz
内存 4 GB以上
存储 16 GB以上
接口 满足5个千兆独立电口，1个USB 3.0接口，2个RS232接口，1个Console
电源 电源DC12 V/3 A,功耗<25 V
5
DB65/T 4868—2024
表2 选择边缘网关设备需要的技术参数或者安装使用条件 (续)
边缘网关设备 技术参数或者安装使用条件
安装方式 桌面型盒式设备，支持壁挂安装
温度和相对湿度 温度: - 40 ℃~75 ℃, 相对湿度: 10%~95%
操作系统 Linux Kernel 4.4及以上
协议 支持物联网、工业协议适配
开发支持 支持容器化部署、路由组网功能、云平台部署
7 物联网终端设备
平台接入端的物联网终端宜符合JC/T2615第6章的技术要求，并与边缘网关连接。
8 数据收集
8.1 固体废物综合利用数据接入
平台接入端设备的软件支持多种渠道的数据接入，适应固体废物综合利用企业各种场景情况，包括下列重要因素：
a) 通过边缘网关采集皮带秤、地磅等计量器具实时利用固体废物量值数据，并进行汇总生成上报的固体废物综合利用数据；
b) 从固体废物综合利用企业的自动化信息系统采集需要的固体废物综合利用数据，并进行汇总生成上报的固体废物综合利用数据。
8.2 固体废物综合利用数据处理
平台接入端设备的软件通过数据清洗、数据转换、数据汇总等基础数据处理，实现数据的初加工，减少冗余数据传输，采取以下原则：
a) 对各种渠道采集的数据，进行重复判断去重。对采集不完整的数据进行清理，获取可以按照规则计算的数据。
b) 宜依据业务需求，对数据进行统计，格式转换、代码转换等，得到规范中要求的数据；
c) 按照固体废物综合利用的比例配置规则，对多源采集的数据进行数据汇总统计。
8.3 综合利用数据存储
平台接入端设备的软件通过采集数据存储、数据展现、数据备份功能，实现安全保存一定周期数据，便于数据追查和比对，软件实现相关功能宜采取以下原则：
a) 本地历史数据宜存储3年以上，并方便导出：
b) 宜依据实际应用需求，为固体废物综合利用企业提供综合利用产品及其综合利用固体废物的查询、统计功能：
c) 可提供备份设置功能，并设置备份的周期，对本地存储的数据按照设定的周期进行自动备份。
d) 如果数据中包含敏感信息，数据的存储和传输均需加密。
8.4 综合利用数据上传
平台接入端设备可通过软件实现应具备数据上传功能，进行数据上传。上传数据经过HTTPS协议加密传输。如果数据传输失败或超时(网络故障)，平台接入端设备将重发数据，直至接收成功反馈消息。
6
DB65/T 4868—2024
软件实现上传频率、上传时间、数据重传和补传功能，包括但不限于下列项：
a) 平台接入端设备上传的数据指标按照上传周期不同分为每日采集上传的数据指标和每月上传的数据指标。其中，每日上传的数据指标包括每日指标和实时指标两类，实时指标为每间隔15min一次(标准上传频率，如企业实现困难，上传频率要求可放宽至30 min或1 h一次)的实时数据：
b) 平台接入端设备需具备设定固体废物综合利用数据上传时间的功能。接入端设备向平台注册后，根据平台返回的数据上传时间自动或手动进行设定；
c) 网络异常情况下，平台接入端设备支持自动重新上传功能，通过多次数据重传，减少网络异常导致的数据丢失。在较长时间的网络异常情况下，平台接入端设备可在下一个数据上传时间窗口，自动补传数据。
9 上传数据
9.1 分类
平台接入端上传的数据类型和上传时机，详见表3。
表3 平台接入端上传的数据类型和上传时机
项目 数据类型 上传时机
1 企业基本信息 企业首次平台注册、企业信息变更时
2 固体废物来源数据 实时、定时上传各种固体废物生产和接收数据
3 固体废物综合利用数据 实时、定时上传各生产工艺综合利用的固体废物数据
4 固体废物消耗数据 实时、定时上传各种固体废物的处置、转移和排放数据
5 固体废物综合利用产品销售数据 实时、定时上传各种固体废物综合利用产品销售数据
6 固体废物综合利用产品生产数据 实时、定时上传各种固体废物综合利用产品生产数据
9.2 数据准确性
支持开展数据合理性检查，对超出合理范围的数据应给出报警或提示。
10 安全技术
10.1 应用安全技术
平台接入端建设应用安全技术宜参考GB/T42564中身份鉴别、访问控制、接口安全、应用加固、应用管控的内容。
10.2 网络安全技术
10.2.1 平台接入端建设网络安全技术宜参考GB/T42564中接入安全、通信安全、网络安全检测的内容。
10.2.2 平台接入端设备身份认证，采用CA机构签发的CA数字证书，证书提供基于PKI数字证书技术的身份认证服务，固体废物综合利用企业宜通过数字证书连接固体废物综合利用存证平台。
10.2.3 平台接入端设备采用的安全隔离，宜参考GB/T20279中对网络和终端隔离产品的技术要求的内容，获得国家认可的第三方检验检测机构的信息安全产品认证评测是十分必要的。
7
0865/T 4869—2024
10.3 数据安全技术
10.3.1 平台接入端建设数据安全技术标准参考GB/T 42564中采集安全、存储安全、传输安全、处理安全、分发安全、销毁安全的内容。
10.3.2 平台接入端设备上传国外通信数据综合利用数据，通过“CA认证+HTTPS协议”方式多重加密传输。
10.4 基础设施安全技术
平台接入端建设基础设施安全技术标准参考GB/T 42564中资产识别、硬件安全、系统安全、虚拟化安全的内容。
11 远程管理
11.1 本地维护
固体废物合利用存储平台接入端设备高考虑具备本地维护功能，通过自非显示屏或其他维护接口方式查看设备工作状态，以便快速定位故障点及诊断损坏。
11.2 远程监控
平台接入端设备需提供远程监控功能，至少能够提供设备（CPI、内存、设备等）工作状态、应用程序运行状态、设备操作系统信息（操作系统类型、版本）等远程监控信息和监控错误日志信息。
11.3 远程配置
需通过远程方式，实现平台接入端设备外网主机部分的上传地址、采集数据项、计算公式等参数配置。
11.4 远程升级
平台接入端设备需具备远程安装、卸载、升级应用程序的功能。
平台接入端设备进行远程安装、卸载、升级等操作时，需充分保障接入端设备数据库安全，不得对企业数据进行修改、复制、查看等任何操作是十分重要的。
DB65/T 4868—2024
参 考 文 献
[1] 中华人民共和国固体废物污染环境防治法(2020年修订版).
[2] 《工业固体废物资源综合利用评价管理暂行办法》和《国家工业固体废物资源综合利用产品目录》 (工信部公告2018年第26号).
[3] 财政部.税务总局.生态环境部关于环境保护税有关问题的通知(财税(2018)23号).
[4] 关于完善资源综合利用增值税政策的公告(财税(2021)40号).
[5] 中华人民共和国清洁生产促进法(2012年修正版).
[6] 资源综合利用企业所得税优惠目录 (2022年版)(财税〔2021〕40号).
[7] 国家鼓励的资源综合利用认定管理办法(发改环资(2006)1864号).
[8] GB/T 25069—2022 信息安全技术 术语
[9] GB/T 37988—2019 信息安全技术 数据安全能力成熟度模型
[10] GB/T 41780.1—2022 物联网 边缘计算 第1部分: 通用要求
