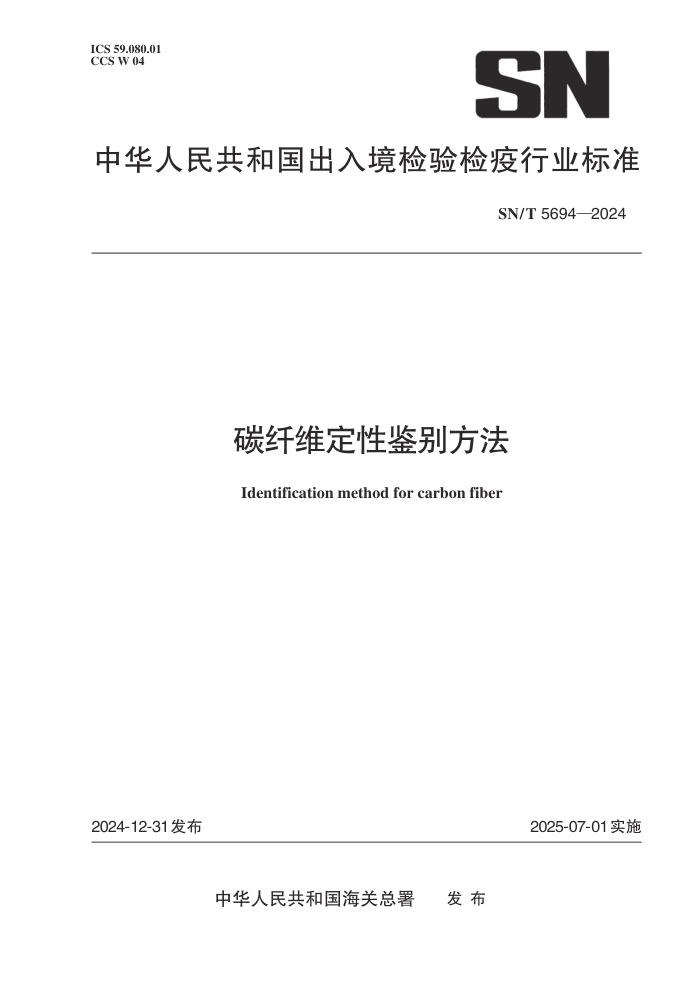

ICS 59.080.01
CCS W 04
中华人民共和国出入境检验检疫行业标准
SN/T 5694—2024
碳纤维定性鉴别方法
Identification method for carbon fiber
2024-12-31发布
2025-07-01实施
中华人民共和国海关总署 发 布
前 言
本文件按照GB/T 1.1—2020 《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规
定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由中华人民共和国海关总署提出并归口。
本文件起草单位：中华人民共和国广州海关 、深圳市计量质量检测研究院。
本文件主要起草人：麦晓霞、程鑫桥、张子豪、王云发、谢茂忠、谭智毅、严灿荣、徐金梅、颜
焯文、蒋中鸣、刘筱嘉、萧达辉、肖前。
I
碳纤维定性鉴别方法
1 范围
本文件规定了组合采用燃烧法﹑显微镜法、溶解法、红外光谱法、拉曼光谱法、热重分析法、高
频红外碳硫分析仪法，对碳纤维进行定性鉴别的方法。
本文件适用于碳纤维的定性鉴别。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适
用于本文件。
GB/T 2910.1 纺织品 定量化学分析 第1部分：试验通则
FZ/T 01057.1 纺织纤维鉴别试验方法 第1部分：通用说明
FZ/T 01057.2 纺织纤维鉴别试验方法 第2部分：燃烧法
FZ/T 01057.3 纺织纤维鉴别试验方法 第3部分：显微镜法
FZ/T 01057.4 纺织纤维鉴别试验方法 第4部分：溶解法
FZ/T 01057.8 纺织纤维鉴别试验方法 第8部分：红外光谱法
HS/T 29 碳纤维中碳含量的测定 高频红外碳硫分析仪法
JY/T 0589.4 热分析方法通则 第4部分：热重法
SN/T 3236 纺织纤维鉴别试验方法 拉曼光谱法
3 术语和定义
下列术语和定义适用于本文件。
3.1
碳纤维 carbon fiber
通过对有机纤维母体的热碳化得到的含碳量至少有90%（质量分数）的纤维。
4 方法概要
对样品进行燃烧试验、显微试验和溶解试验，将结果与附录对照，如结果与碳纤维特征相符，进
一步在红外光谱法、拉曼光谱法、热重分析法和高频红外碳硫分析仪法等试验方法中选用一种或多种
方法进行试验，对碳纤维进行综合定性鉴别。
5 试剂
5.1 使用GB/T 2910.1、FZ/T 01057.4规定的试剂。
5.2 二甲基硅油：分析纯。
1
6 仪器设备
6.1 使用FZ/T 01057.2、FZ/T 01057.3、FZ/T 01057.4规定的设备。
6.2 傅立叶红外光谱仪：波数范围为4000 cm
-1～600 cm
-1或更宽，光谱分辨率为4 cm
-1或更高。
6.3 拉曼光谱仪：波数范围为3400 cm
-1～50 cm
-1或更宽，光谱分辨率为2 cm
-1或更高，宜配备532 nm、
633 nm 2个激发波长。
6.4 热重分析仪：各参数符合JY/T 0589.4要求。
6.5 高频红外碳硫分析仪：波长为 4260 nm。
7 方法
7.1 燃烧法
7.1.1 试验方法
按FZ/T 01057.2规定执行。
7.1.2 碳纤维燃烧特征
碳纤维的燃烧特征见附录A中表A.1。
7.2 显微镜法
7.2.1 试验方法
按FZ/T 01057.3规定执行。
7.2.2 碳纤维显微形态特征
碳纤维在显微镜下不透光，横截面形态一般呈圆形或异形，纵面形态呈黑而匀的长杆状，碳纤维
的横截面形态、纵面形态见附录A中图A.1、图A.2。
7.3 溶解法
7.3.1 试验方法
按FZ/T 01057.4规定执行。
7.3.2 碳纤维溶解性能
碳纤维的溶解性能见附录B中表B.1。
7.4 红外光谱法
7.4.1 试验方法
按FZ/T 01057.8规定执行。
7.4.2 碳纤维的红外光谱特征
碳纤维的红外光谱中无明显特征吸收峰，可作为碳纤维区别其他有机物纤维的主要特征。碳纤维
的红外光谱图见附录C中图C.1。
2
7.5 拉曼光谱法
7.5.1 试验方法
按SN/T 3236规定执行。
7.5.2 拉曼光谱特征
碳纤维拉曼光谱的3个主要特征峰 D峰 、G峰和2D 峰分别位于1360 cm
-1、1590 cm
-1和2700 cm
-1
附近。可通过 D 峰、G 峰、2D峰及位置来判定是否为碳纤维。碳纤维的标准拉曼光谱见附录D中图
D.1。
7.6 热重分析法
7.6.1 试验方法
按JY/T 0589.4规定执行。取样品3mg～10 mg进行热重测试，试验程序如下。
a）40 ℃升温至600 ℃，升温速率30 ℃/min，氮气气氛，气体流速50 mL/min。
b）600 ℃保持20 min，氮气气氛，气体流速50 mL/min。
c）600 ℃降温至400 ℃，降温速率50℃/min，氮气气氛，气体流速50 mL/min。
d）400 ℃保持1 min，氮气气氛，气体流速50 mL/min。
e）400 ℃升温至800 ℃，升温速率30℃/min，空气气氛，气体流速50 mL/min。
f）800 ℃保持30 min，空气气氛，气体流速50 mL/min。
热重分析法的气体流速可根据实际情况进行调节。
7.6.2 碳纤维的热重曲线特征
通过热重分析仪（6.4）测定纤维的热重曲线和一阶导数曲线，第二失重台阶［（7.6.1e）～
(7.6.1f）］大于或等于90 %。碳纤维的热重曲线和一阶导数曲线图见附录E中图E.1。
7.7 高频红外碳硫分析仪法
7.7.1 试验方法
按HS/T 29 规定执行。
7.7.2 碳纤维的碳元素含量
通过高频红外碳硫分析仪（6.5）测定纤维碳元素含量，碳纤维的碳含量（质量分数）大于或等
于90 %。高频红外碳硫分析仪特征图谱见附录F中图F.1。
8 综合鉴别
8.1 初步鉴别
按照FZ/T 01057.1～FZ/T 01057.4，运用燃烧法、显微镜法和溶解法试验，对未知纤维进行分类。
将试样燃烧状态、显微形态和溶解性能与附录A、附录B对照，特征不相符，则试样不是碳纤维；主
要特征相符，则试样可能为碳纤维，需进一步试验确认。
注：碳纤维具有不燃、不透光、不溶于大部分化学试剂的特性，有效区别于大部分纺织纤维。
3
8.2 确认鉴别
至少选择红外光谱法、拉曼光谱法、热重分析法或碳硫分析法中的一种方法进行试验，将试样的
试验结果与附录C、附录D、附录E或附录F对照，特征相符，则可判定试样为碳纤维。
9 结果判定
经鉴别，结果符合8.1和8.2，可判定是碳纤维。
10 试验报告
试验报告至少应包括以下内容：
a）样品来源及描述；
b）使用的标准方法；
c）测试结果；
d）任何偏离本标准的细节；
e）测试日期。
4
附 录 A
（资料性）
碳纤维的燃烧特征和形态特征
碳纤维的燃烧特征和形态特征见表A.1和图A.1~图A.2。
表A.1 碳纤维的燃烧状态特征
纤维名称 燃烧状态 燃烧时气味 残留物特征
靠近火焰时 接触火焰时 离开火焰时 略有辛辣味 呈原有状态，易碎
碳纤维 不熔不缩 纤维发红 不燃烧
图A.1 碳纤维的横截面形态
图 A.2 碳纤维的纵面形态
5
附 录 B
（资料性）
碳纤维的溶解性能
碳纤维的溶解性能见表B.1。
表B.1 碳纤维的溶解性能
试剂名称 常温5 min 沸腾3 min 现象
98%硫酸 不溶解 不溶解 无变化
75%硫酸 不溶解 不溶解 无变化
36%盐酸 不溶解 不溶解 无变化
20%盐酸 不溶解 不溶解 无变化
1mol/L次氯酸钠 不溶解 不溶解 无变化
5%氢氧化钠 不溶解 不溶解 无变化
65%硝酸 不溶解 不溶解 无变化
88%甲酸 不溶解 不溶解 无变化
99%冰乙酸 不溶解 不溶解 无变化
65%硫氰酸钾 不溶解 不溶解 无变化
N，N-二甲基甲酰胺 不溶解 不溶解 无变化
N，N-二甲基乙酰胺 不溶解 不溶解 无变化
丙酮 不溶解 不溶解 无变化
环已酮 不溶解 不溶解 无变化
二氯甲烷 不溶解 不溶解 无变化
乙酸乙酯 不溶解 不溶解 无变化
甲醇 不溶解 不溶解 无变化
苯甲醇 不溶解 不溶解 无变化
异丙醇 不溶解 不溶解 无变化
三氯乙烯 不溶解 不溶解 无变化
四氯乙烯 不溶解 不溶解 无变化
二甲基硅油 不溶解 不溶解 无变化
6
附 录 C
（资料性）
碳纤维的红外光谱图
碳纤维的红外光谱图见图C.1。
/%
-1
/cm
图C.1 碳纤维的红外光谱图
7
附 录 D
（资料性）
碳纤维的拉曼光谱特征
碳纤维的拉曼光谱特征见图D.1。
-1
/cm
图 D.1 碳纤维的拉曼光谱特征
8
附 录 E
（资料性）
碳纤维的热重特征
碳纤维的热重曲线和一阶导数曲线图见图E.1。
t/min
t/min
图 E.1 碳纤维的热重曲线和一阶导数曲线图
9
附 录 F
（资料性）
碳纤维的高频红外碳硫分析仪特征谱图
碳纤维的高频红外碳硫分析仪曲线图见图F.1。
/ s
图 F.1 碳纤维的高频红外碳硫分析仪曲线图
10
参 考 文 献
［1］ GB/T 4146.1 纺织品 化学纤维 第1部分：属名
