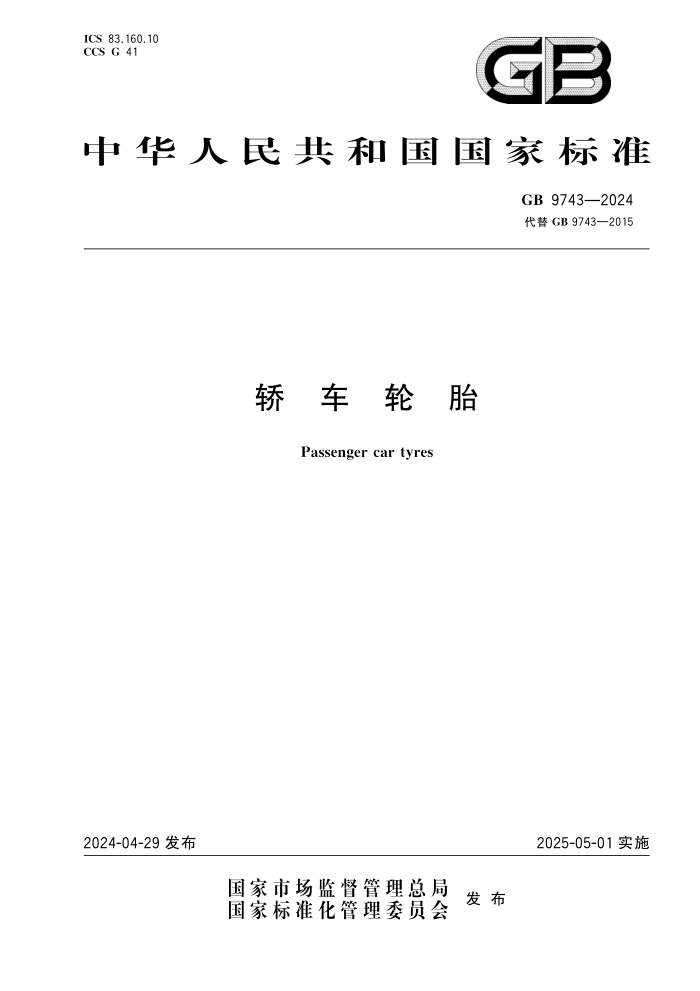

ICS83. 160. 10 CCS G 41
中 华 人 民 共 和 国 国 家 标 准
GB9743—2024
代替 GB9743—2015
轿 车 轮 胎
Passengercartyres
2024-04-29发布 2025-05-01实施
国 家 市 场 监 督 管 理 总 局 国 家 标 准 化 管 理 委 员 会 发 布
GB9743—2024
前 言
本文件按照 GB/T1. 1—2020《标准化工作导则 第1部分:标准化文件的结构和起草规则》的规定 起草。 本文件代替 GB9743—2015《轿车轮胎》,与 GB9743—2015相比,除结构调整和编辑性改动外,主 要技术变化如下: ———更改了标准范围内容(见第1章,2015年版的第1章); ———更改了术语定义引用文件(见第3章,2015年版的第3章); ———更改了轮胎主要参数的相关规定(见4. 1,2015版的4. 1); ———删除了速度与气压、负荷的对应关系(2015年版的4. 3); ———更改了轮胎强度性能考核的产品范围(见4. 5. 1,2015年版的4. 6. 1); ———更改了无内胎轮胎脱圈阻力性能考核的产品范围(见4. 5. 2,2015年版的4. 6. 2); ———更改了轮胎耐久性能、低气压性能、高速性能要求(见4. 5. 3、4. 5. 4、4. 5. 5,2015年版的4. 6. 3、 4. 6. 4、4. 6. 5); ———增加了轮胎滚动阻力性能要求(见4. 6); ———增加了轮胎湿路面相对抓着性能要求(见4. 7); ———删除了外胎和垫带的其他外观质量要求(2015年版的4. 8. 2); ———删除了雪地轮胎耐久性能试验条件(2015年版的5. 2); ———增加了轮胎滚动阻力性能测试用方法和测试结果的修约要求(见5. 3); ———增加了轮胎湿路面相对抓着性能试验用方法和测试结果的修约要求(见5. 4); ———增加了判定原则(见第6章); ———删除了制造商名称或产地地名、出厂检查标记(2015年版的6. 1); ———增加了特殊用途轮胎、拥有电子标签轮胎及自体支撑式缺气保用轮胎应有相应标志的要求(见 7. 8、7. 10、7. 11); ———增加了标准的实施要求(见第8章)。 请注意本文件的某些内容可能涉及专利,本文件的发布机构不承担识别专利的责任。 本文件由中华人民共和国工业和信息化部提出并归口。 本文件所代替文件的历次版本发布情况为: ———1988年 首 次 发 布 为 GB9743—1988《轿 车 子 午 线 轮 胎》,1997 年 第 一 次 修 订 时,并 入 了 GB1191—1989《轿车斜交轮胎》的内容(GB1191—1989代替文件的历次版本发布情况为: GB1191—1965、GB1191—1974、GB1191—1982),并将标准名称改为《轿车轮胎》; ———2007年第二次修订,2015年第三次修订; ———本次为第四次修订。
Ⅰ
GB9743—2024
轿 车 轮 胎
1 范围
本文件规定了轿车轮胎的要求、判定原则、标志和标准的实施要求;描述了相关的试验方法。
本文件适用于新的轿车充气轮胎。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文
件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于
本文件。
GB/T521 轮胎外缘尺寸测量方法
GB/T2978 轿车轮胎规格、尺寸、气压与负荷
GB/T4502 轿车轮胎性能室内试验方法
GB/T6326 轮胎 术语
GB/T8170 数值修约规则与极限数值的表示和判定
GB/T21910 轿车轮胎湿路面相对抓着性能试验方法
GB/T29040 汽车轮胎滚动阻力试验方法 单点试验和测量结果的相关性
GB/T29042 汽车轮胎滚动阻力限值和等级
GB/T30196 自体支撑型缺气保用轮胎
GB/T39971 汽车轮胎湿路面相对抓着指数限值和等级
3 术语和定义
GB/T6326、GB/T4502及 GB/T39971界定的术语和定义适用于本文件。
4 要求
4.
1 轮胎主要参数
轮胎规格、负荷指数或层级、测量轮辋、负荷能力、充气压力、允许使用轮辋应符合 GB/T2978或相
关行业技术文件的规定。
注:符合相关行业技术文件,是指任一参数与 GB/T2978不同,不在 GB/T2978范围内的轿车轮胎。
4.
2 新胎外缘尺寸
轮胎断面总宽度和外直径应符合附录 A 的规定。
4.
3 轮胎速度符号与最高行驶速度的对应关系
轮胎速度符号与最高行驶速度的对应关系应符合附录 B的规定。
1
GB9743—2024
4.
4 轮胎负荷指数与负荷能力的对应关系
轮胎负荷指数与负荷能力的对应关系应符合附录 C的规定。
4. 5 安全性能 4. 5. 1 轮胎强度性能 适用于斜交轮胎、T 型临时使用的备用轮胎及名义高宽比为50及其以上的子午线轮胎。轮胎强度 性能试验,每一试验点的破坏能应不低于表1的规定。
表1 轿车轮胎最小破坏能
单位为焦耳
轮胎名义断面宽度 子午线轮胎 斜交轮胎
标准型 增强型 尼龙或聚酯 人造丝
4PR、6PR 8PR 4PR、6PR 8PR
160mm 以下 220 439 220 439 132 263
160mm 及其以上 295 585 295 585 177 351
T 型临时使用的备用轮胎,其负荷指数<76的,最小破坏能为220J;负荷指数≥76的,最小破坏能为295J。
4.
2 无内胎轮胎脱圈阻力
适用于斜交无内胎轮胎、T 型临时使用的备用无内胎轮胎及名义高宽比为50及其以上的子午线无
内胎轮胎。轮胎的脱圈阻力性能试验,每一试验点的脱圈阻力应不低于表2的规定。
表2 轿车无内胎轮胎最小脱圈阻力值
轮胎名义断面宽度SN/ mm SN<160 160≤SN<205 SN≥205
最小脱圈阻力值 N 6670 8890 11120
T 型临时使用的备用无内胎轮胎,负荷指数<76的,最小脱圈阻力值为6670N;76≤负荷指数<93的,最小脱圈阻 力值为8890N;负荷指数≥93的,最小脱圈阻力值为11120N。
4. 5. 3 轮胎耐久性能 轮胎经耐久性能试验后,轮胎气压不应低于规定的试验初始气压的95%;试验结束后,外观检查不 应有(胎面、胎侧、帘布层、带束层或缓冲层、胎圈)脱层、帘布层裂缝、帘线剥离、帘线断裂、崩花(雪地轮 胎 PTBC除外)、接头裂开、龟裂以及胎体异常变形,若轮胎损坏还需检查气密层。 4. 5. 4 轮胎低气压性能 适用于子午线轮胎,但不包括 T 型临时使用的备用轮胎。轮胎经低气压性能试验后,轮胎气压不 应低于规定的试验初始气压的95%;试验结束后,外观检查不应有(胎面、胎侧、帘布层、气密层、带束层 或缓冲层、胎圈)脱层、帘布层裂缝、帘线剥离、帘线断裂、崩花(雪地轮胎 PTBC 除外)、接头裂开、龟裂 2
GB9743—2024
以及胎体异常变形。
4. 5. 5 轮胎高速性能 轮胎经高速性能试验后,轮胎气压不应低于规定的试验初始气压的95%;试验结束后,外观检查不 应有明显可见的(胎面、胎侧、帘布层、气密层、带束层或缓冲层、胎圈)脱层、帘布层裂缝、帘线剥离、帘线 断裂、崩花、接头裂开、龟裂以及胎体异常变形。最高速度300km/h及其以上的轮胎,准许有胎面表面 起泡或起泡引起的崩花。 4. 6 轮胎滚动阻力性能
适用于子午线轮胎,但不包括轮辋名义直径代号≤10和轮辋名义直径代号≥25的轮胎,也不包括
仅供临时使用的备用轮胎、特殊用途轮胎、赛车轮胎及镶钉轮胎。轮胎的滚动阻力系数应不大于表3规
定的最大限值。
表3 轿车子午线轮胎滚动阻力系数最大限值
轮胎类型 滚动阻力系数 N/kN
普通轮胎 10. 5
雪泥轮胎 10. 5
雪地轮胎 11. 5
自体支撑型缺气保用轮胎 11. 5
4. 7 轮胎湿路面相对抓着性能 适用于子午线轮胎,但不包括轮辋名义直径代号≤10和轮辋名义直径代号≥25的轮胎,也不包括 仅供临时使用的备用轮胎、特殊用途轮胎、赛车轮胎及镶钉轮胎。轮胎的湿路面相对抓着指数应不小于 表4规定的最小限值。
表4 轿车子午线轮胎湿路面相对抓着指数最小限值
轮胎类型 抓着指数G
普通轮胎 1. 10
雪泥轮胎 1. 10
雪地轮胎 速度>160km/h 1. 00
速度≤160km/h 0. 90
4. 8 胎面磨耗标志和标记 4. 8. 1 每条轮胎外胎应沿周向约等距离地设置不少于4个能正常观察到的胎面磨耗标志,其高度应不 6mm。 4. 8. 2 每条轮胎两侧肩部处应模刻指明胎面磨耗标志位置的标记。 4. 9 外观质量
轮胎的外观质量不应有严重影响使用寿命的外观缺陷,如各部件间脱层、海绵状、钢丝圈断裂、钢丝
3
GB9743—2024
圈严重上抽、多根帘线断裂、胎里帘线起褶愣、胎冠出胶边带帘线。若使用垫带,垫带外形不应有残缺和
带身裂开。
5 试验方法
5. 1 新胎充气后的断面总宽度和外直径及胎面磨耗标志的高度按 GB/T521进行测定。 5. 2 轮胎强度、无内胎轮胎脱圈阻力、耐久性能、低气压性能和高速性能按 GB/T4502进行检验。 5. 3 轮胎滚动阻力性能按照 GB/T29040规定的方法进行测量,所得结果按照 GB/T8170的规定进行 修约,保留一位小数。 5. 4 轮胎湿路面抓着性能按照 GB/T21910规定的试验方法进行测量,所得结果按照 GB/T8170的规 定进行修约,保留两位小数。 5. 5 采用目测方法对外观质量进行检测。
6 判定规则
6. 1 外缘尺寸、胎面磨耗标志高度、磨耗标志标记和外观质量 按照 GB/T521的规定,对试验轮胎进行总宽度、外直径和胎面磨耗标志高度的测量,并目测其磨 耗标志、磨耗标志标记和外观质量。测得的轮胎总宽度、外直径分别符合4. 2相应的规定,则判定该项 外缘尺寸达到本文件的要求;磨耗标志高度符合4. 8. 1的规定,则判定磨耗标志高度达到本文件的要 求;目测的磨耗标志和磨耗标志标记分别符合4. 8. 1、4. 8. 2的规定,外观质量符合4. 9的规定,则判定其 达到本文件的要求。 6. 2 安全性能 按照 GB/T4502的要求,对试验轮胎进行强度性能试验、脱圈阻力试验、耐久性能试验、低气压性 能试验和高速性能试验。试验结果分别符合4. 5相应的规定,则判定该项性能达到本文件的要求。对 于强度试验,如果触及轮辋,轮胎未压穿,且未达到最小破坏能值,该试验点也视为“通过试验”;对于脱 圈试验,未脱圈但滑脱或触及轮辋也视为“通过试验”。 6. 3 滚动阻力 按照 GB/T29040的规定,对试验轮胎进行滚动阻力测量,计算其滚动阻力系数,并按 GB/T29042 的规定计算判定值。判定值若达到4. 6的规定,则判定滚动阻力系数达到本文件规定的限值要求。生 产一致性检查时,轮胎滚动阻力系数限值判定值不应大于限值加0. 3N/kN。 6. 4 湿路面相对抓着性能 按照 GB/T21910的规定,对试验轮胎进行湿路面相对抓着指数的测量,其测试结果达到4. 7的规 定,则判定湿路面相对抓着指数达到限值的要求。生产一致性检查时,轮胎湿路面相对抓着指数限值判 定值不应低于限值的要求。
7 标志
7. 1 每条外胎胎侧上应有下列标志: a) 轮胎规格标志; b) 商标; 4
GB9743—2024
c) 负荷指数或层级、负荷能力、充气压力; d) 速度符号; e) 子午线轮胎胎冠和胎侧用骨架材料名称及其层数;斜交轮胎用骨架材料名称; f) 胎面磨耗标志位置的标记; g) 生产编号。 其中a)~f)项为刻制标志,g)项为永久性标志。 7. 2 子午线轮胎应刻制“RADIAL”标志,无内胎轮胎应刻制“TUBELESS”标志。 7. 3 有向花纹的轮胎应刻制行驶方向标志。 7. 4 轮胎装配,其胎侧有内外侧要求的,装配在外侧的一侧应刻制“OUTSIDE”标志。 7. 5 雪泥轮胎应刻制雪泥轮胎标志。 7. 6 雪地轮胎应刻制雪地轮胎标志。 7. 7 增强型轮胎应刻制增强型轮胎标志。 7. 8 特殊用途轮胎应刻制特殊用途轮胎标志。 7. 9 临时使用的备用轮胎应刻制临时使用标志。 7. 10 拥有电子标签的轿车轮胎应具有相应标志。 7. 11 自体支撑型缺气保用轮胎应刻制 GB/T30196规定的标志。
8 标准的实施
8. 1 本文件中除4. 6和4. 7外的其他条款,自本文件实施之日起,对新生产的轮胎实施。 8. 2 本文件中的4. 6、4. 7,自本文件实施之日起12个月后,对新生产的轮胎实施。
5
GB9743—2024
附 录 A
(规范性)
新胎外缘尺寸要求
A. 1 除 T型临时使用的备用轮胎和斜交轮胎外,其他轮胎外缘尺寸 A. 1 新胎最大、最小总宽度 新胎最大总宽度=新胎设计断面宽度×1. 04,有轮辋保护线设计时,总宽度不大于新胎断面宽度的 104%+8mm; 新胎最小总宽度=新胎设计断面宽度×0. 96。 A. 2 新胎最大、最小外直径 新胎最大外直径=2×新胎设计断面高度×1. 03+轮辋名义直径; 新胎最小外直径=2×新胎设计断面高度×0. 97+轮辋名义直径。 雪地轮胎、雪泥轮胎和特殊用途轮胎的新胎最大外直径可再增加1%。 A. 2 T型临时使用的备用轮胎和斜交轮胎外缘尺寸
A.
1 新胎最大总宽度
新胎最大总宽度=新胎设计断面宽度×1. 07,或新胎最大总宽度=新胎设计断面宽度+10mm,取较 大值。
A.
2 新胎最大外直径
新胎最大外直径=2×新胎设计断面高度×1. 07+轮辋名义直径,或新胎最大外直径=2×(新胎设 计断面高度+8mm)+轮辋名义直径,取较大值。 雪地轮胎、雪泥轮胎和特殊用途轮胎的新胎最大外直径可再增加1%。
6
GB9743—2024
附 录 B
(规范性)
轮胎速度符号与最高行驶速度对应关系
轮胎速度符号与最高行驶速度对应关系应符合表 B.
1的规定。
表 B.
1 轮胎速度符号与最高行驶速度对应表
速度符号 最高行驶速度 km/h 速度符号 最高行驶速度 km/h
C 60 P 150
D 65 Q 160
E 70 R 170
F 80 S 180
G 90 T 190
J 100 U 200
K 110 H 210
L 120 V 240
M 130 W 270
N 140 Y 300
7
GB9743—2024
附 录 C
(规范性)
轮胎负荷指数(LI)与负荷能力(TLCC)对应关系
轮胎负荷指数(LI)与负荷能力(TLCC)对应关系应符合表 C.
1的规定。
表 C.
1 轮胎负荷指数(LI)与负荷能力(TLCC)对应表
LI TLCC/ kg LI TLCC/ kg LI TLCC/ kg LI TLCC/ kg LI TLCC/ kg LI TLCC/ kg LI TLCC/ kg
0 45 40 140 80 450 120 1400 160 4500 200 14000 240 45000
1 46. 2 41 145 81 462 121 1450 161 4625 201 14500 241 46250
2 47. 5 42 150 82 475 122 1500 162 4750 202 15000 242 47500
3 48. 7 43 155 83 487 123 1550 163 4875 203 15500 243 48750
4 50 44 160 84 500 124 1600 164 5000 204 16000 244 50000
5 51. 5 45 165 85 515 125 1650 165 5150 205 16500 245 51500
6 53 46 170 86 530 126 1700 166 5300 206 17000 246 53000
7 54. 5 47 175 87 545 127 1750 167 5450 207 17500 247 54500
8 56 48 180 88 560 128 1800 168 5600 208 18000 248 56000
9 58 49 185 89 580 129 1850 169 5800 209 18500 249 58000
10 60 50 190 90 600 130 1900 170 6000 210 19000 250 60000
11 61. 5 51 195 91 615 131 1950 171 6150 211 19500 251 61500
12 63 52 200 92 630 132 2000 172 6300 212 20000 252 63000
13 65 53 206 93 650 133 2060 173 6500 213 20600 253 65000
14 67 54 212 94 670 134 2120 174 6700 214 21200 254 67000
15 69 55 218 95 690 135 2180 175 6900 215 21800 255 69000
16 71 56 224 96 710 136 2240 176 7100 216 22400 256 71000
17 73 57 230 97 730 137 2300 177 7300 217 23000 257 73000
18 75 58 236 98 750 138 2360 178 7500 218 23600 258 75000
19 77. 5 59 243 99 775 139 2430 179 7750 219 24300 259 77500
20 80 60 250 100 800 140 2500 180 8000 220 25000 260 80000
21 82. 5 61 257 101 825 141 2575 181 8250 221 25750 261 82500
22 85 62 265 102 850 142 2650 182 8500 222 26500 262 85000
23 87. 5 63 272 103 875 143 2725 183 8750 223 27250 263 87500
24 90 64 280 104 900 144 2800 184 9000 224 28000 264 90000
25 92. 5 65 290 105 925 145 2900 185 9250 225 29000 265 92500
26 95 66 300 106 950 146 3000 186 9500 226 30000 266 95000
27 97. 5 67 307 107 975 147 3075 187 9750 227 30750 267 97500
28 100 68 315 108 1000 148 3150 188 10000 228 31500 268 100000
29 103 69 325 109 1030 149 3250 189 10300 229 32500 269 103000
30 106 70 335 110 1060 150 3350 190 10600 230 33500 270 106000
31 109 71 345 111 1090 151 3450 191 10900 231 34500 271 109000
32 112 72 355 112 1120 152 3550 192 11200 232 35500 272 112000
33 115 73 365 113 1150 153 3650 193 11500 233 36500 273 115000
34 118 74 375 114 1180 154 3750 194 11800 234 37500 274 118000
35 121 75 387 115 1215 155 3875 195 12150 235 38750 275 121500
36 125 76 400 116 1250 156 4000 196 12500 236 40000 276 125000
37 128 77 412 117 1285 157 4125 197 12850 237 41250 277 128500
38 132 78 425 118 1320 158 4250 198 13200 238 42500 278 132000
39 136 79 437 119 1360 159 4375 199 13600 239 43750 279 136000
8
GB9743—2024
GB9743—2024《轿车轮胎》国家标准第1号修改单
本修改单经国家市场监督管理总局(国家标准化管理委员会)于2025年4月25日批准,自2025年
5月1日起实施。
一、“4. 1 轮胎主要参数”内容修改为: 在 GB/T2978规定参数范围内列明的,轮胎规格、负荷指数或层级、测量轮辋、负荷能力、充气压 力、允许使用轮辋应符合 GB/T2978的规定。 未在 GB/T2978规定参数范围内列明的,轮胎规格、负荷指数或层级、测量轮辋、负荷能力、充气压 力、允许使用轮辋应公开明示可查。 二、8. 1条修改为: 8. 1 本文件中除4. 6和4. 7外的其他条款,自本文件实施之日起,对新生产的轮胎实施;对于轮胎型式 批准,自本文件实施之日起6个月后实施。
9
