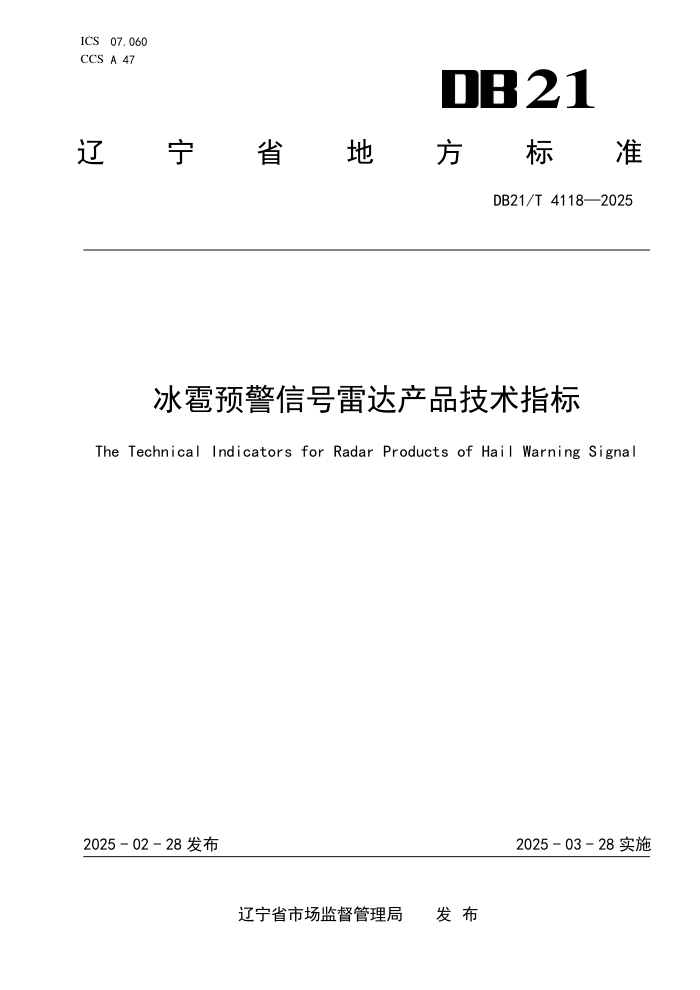

ICS 07.060 21
CCS A 47
辽
宁 省 地 方 标 准
DB21/T 4118—2025
冰雹预警信号雷达产品技术指标
The Technical Indicators for Radar Products of Hail Warning Signal
2025 - 02 - 28 发布
2025 - 03 - 28 实施
辽宁省市场监督管理局 发 布
DB21/T 4118—2025
目
次
前言 .................................................................................. II
1 范围 ................................................................................. 1
2 规范性引用文件 ....................................................................... 1
3 术语和定义 ........................................................................... 1
3.1 冰雹术语和定义 ................................................................... 1
3.2 天气雷达术语和定义 ............................................................... 1
4 冰雹预警信号等级 ..................................................................... 2
5 雷达产品要求 ......................................................................... 2
5.1 雷达产品内容 ..................................................................... 2
5.2 适用雷达型号及要求 ............................................................... 2
6 技术指标 ............................................................................. 3
参考文献 ............................................................................... 4
I
DB21/T 4118—2025
前
言
本文件按照GB/T 1.1—2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由辽宁省气象局提出并归口。
本文件起草单位：辽宁省气象灾害监测预警中心。
本文件主要起草人：才奎志、陈传雷、王瀛、严俊、刘静、程攀、于增华、杨磊、纪永明、蒋超。
本文件发布实施后，任何单位和个人如有问题和意见建议，均可以通过来电和来函等方式进行反馈，
我们将及时答复并认真处理，根据实际情况依法进行评估和复审。
归口管理部门通讯地址：沈阳市和平区常德街69号，联系电话：024-83862064。
文件起草单位通讯地区：沈阳市和平区长白南路388号，联系电话：024-83187019。
II
DB21/T 4118—2025
冰雹预警信号雷达产品技术指标
1
范围
本文件规定了辽宁省冰雹预警信号雷达产品技术指标。
本文件适用于辽宁省气象行业冰雹预报预警业务，及其他相关行业对冰雹天气的调查、统计、评估
和研究。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 27957 冰雹等级
QX/T 653 天气雷达基数据和单站产品格式
气象灾害预警信号发布与传播办法（中国气象局令第16号） 2007年6月12日发布
3
术语和定义
下列术语和定义适用于本文件。
3.1
冰雹术语和定义
3.1.1
冰雹
hail
坚硬的球状、锥状或不规则的固体降水物。
[来源：GB/T 27957]
3.1.2
最大冰雹直径
the maximum diameter of the largest hail
根据《地面气象观测规范》测定某区域（市、县或区）一次降雹过程中最大冰雹的最大直径，以毫
米（mm）为单位，取整数。
3.1.3
持续降雹时间
duration of hailfall
冰雹开始至终止时间，以分钟（min）为单位，取整数。
3.2
天气雷达术语和定义
3.2.1
雷达产品
radar products
对雷达原始数据经处理、计算等步骤得到的数据或图像。
3.2.2
反射率因子
reflectivity factor
在瑞利散射条件下，在云雨目标物的单位体积内所有粒子直径6次方之和，单位：dBZ。
1
DB21/T 4118—2025
[来源：QX/T 653，有修改。]
3.2.3
组合反射率
composite reflectivity
一个体积扫描内规定仰角方位扫描中发现的最大反射率因子，单位：dBZ。
3.2.4
回波顶高
echo tops
反射率因子大于或等于18dBZ出现的最高高度，单位：km。
[来源：QX/T 653，有修改。]
3.2.5
垂直累积液态水含量 vertically integrated liquid water
反射率因子数据转换成等价液态水的值，单位：kg/m 2。
[来源：QX/T 653，有修改。]
4
冰雹预警信号等级
根据《气象灾害预警信号发布与传播办法》，冰雹预警信号分为二级，分别以橙色、红色表示。
表 1
冰雹预警信号等级
冰雹预警信号等级 最大冰雹直径（DD，单位：mm）持续降雹时间（TT，单位：min） 说明
橙色 20≤DD≤50 且 TT＜20 6小时内可能出现冰雹天气，并 可能造成雹灾。
红色 DD＞50，或 DD＞20 且 TT≥20 2小时内出现冰雹可能性极大， 并可能造成重雹灾。
5 雷达产品要求
5.1 雷达产品内容
雷达产品内容包含基本产品和导出产品两个部分，见表2。
雷达基本产品：反射率因子，产品标识符R，产品标识号16~21。
雷达导出产品：组合反射率因子，产品标识符CR，产品标识号35~38；回波顶高，产品标识符ET，
产品标识号41；垂直累积液态水含量，产品标识VIL，产品标识号57。
表 2
雷达产品内容
雷达产品内容 产品标识符 产品标识号
基本产品 反射率因子 R 16~21
导出产品 组合反射率因子 CR 35~38
回波顶高 ET 41
垂直累积液态水含量 VIL 57
5.2
适用雷达型号及要求
2
DB21/T 4118—2025
本文件适用于S、C、X波段单偏振天气雷达，使用双偏振天气雷达时，组合反射率因子增加0dBZ～
5dBZ。雷达产品最佳使用范围距雷达30km～100km。
不同算法垂直累积液态水含量略有差异。
6
技术指标
5~10月份综合满足雷达产品指标时，建议发布对应级别冰雹预警信号，见表3。
表 3
冰雹预警信号雷达产品指标
月份 冰雹预警 等级 组合反射率因子 （dBZ） 垂直累积液态水含量 （kg/m 2） 回波顶高 （km） ＞50dBZ回波顶高 （km） ＞60dBZ回波顶高 （km）
5 橙色 55 30 11 9 7
红色 60 40 14 10 8
6 橙色 60 35 13 10 8
红色 65 45 15 11 9
7 橙色 65 40 13 10 9
红色 70 65 15 13 12
8 橙色 65 35 14 12 8
红色 70 60 15 13 12
9 橙色 60 30 11 9 7
红色 65 55 13 11 10
10 橙色 55 25 10 9 8
红色 60 35 12 10 10
3
DB21/T 4118—2025
参 考 文 献
[1] 中国气象局. 地面气象观测规范[M].北京：气象出版社,2003
[2] QX/T 416 强对流天气等级
[3] DB43/T 234 湖南省地方标准 气象灾害 术语和分级
[4] 段英. 气象灾害丛书·冰雹灾害[M].北京：气象出版社,2009
[5] 刘静. 辽宁地区分级冰雹天气逐月物理参量特征与雷达回波分析[J].中国农学通报,2019(26)
[6] 俞小鼎,姚秀萍,熊延南等.多普勒天气雷达原理与业务应用[M].北京：气象出版社,2006
[7] 张培昌,杜禀玉,戴铁丕等.雷达气象学[M].北京：气象出版社,2006
