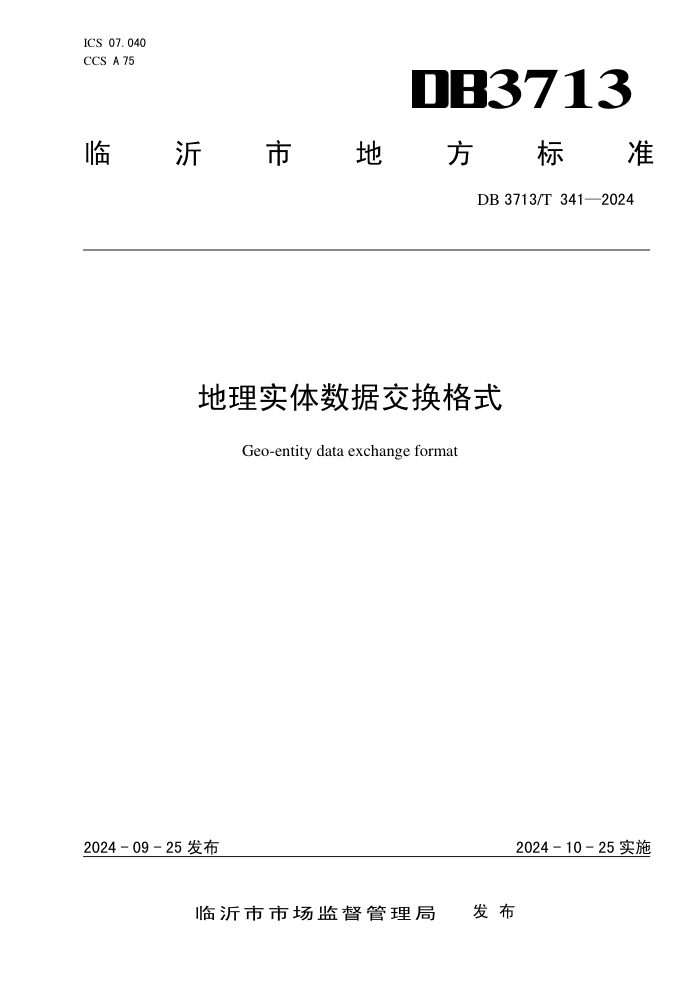

ICS 07.040
CCS A 75 3713
临
沂 市 地 方 标 准
DB 3713/T 341—2024
地理实体数据交换格式
Geo-entity data exchange format
文稿版次选择
2024 - 09 - 25 发布 2024 - 10 - 25 实施
临沂市市场监督管理局 发 布
DB3713/T 341—2024
目 次
前言 ................................................................................ II
1 范围 .............................................................................. 1
2 规范性引用文件 .................................................................... 1
3 术语和定义 ........................................................................ 1
4 总则 .............................................................................. 1
4.1 地理实体数据模型 .............................................................. 1
4.2 地理实体属性 .................................................................. 2
4.3 图元集合 ...................................................................... 2
4.4 地理实体关系 .................................................................. 3
4.5 元数据 ........................................................................ 3
5 交换规则 .......................................................................... 3
5.1 总体结构 ...................................................................... 3
5.2 数据存储 ...................................................................... 4
6 存储规则 ......................................................................... 10
6.1 基本类型 ..................................................................... 10
6.2 SpatiaLite 的简单对象 ......................................................... 10
6.3 三维模型对象 ................................................................. 10
6.4 坐标系对象 ................................................................... 11
附录 A（资料性） 地理实体属性信息 ................................................... 13
附录 B（资料性） 对象存储结构 ....................................................... 15
参考文献 ............................................................................ 25
I
DB3713/T 341—2024
前 言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由临沂市自然资源和规划局提出、归口并组织实施。
II
DB3713/T 341—2024
地理实体数据交换格式
1 范围
本文件规定了地理实体数据的存储结构、交换规则等内容。
本文件适用于地理实体数据的交换。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 23705 数字城市地理信息公共平台地名/地址编码规则
GB/T 30320 地理空间数据库访问接口
3 术语和定义
下列术语和定义适用于本文件。
3.1
图元 geometry element
表示空间内单一、连通和共同属性元素的几何对象。
注：一般为点、线、面、体。
[来源:GB/T 37118—2018,3.2]
3.2
地理实体 geo-entity
现实世界中占据一定且连续空间位置和范围、单独具有同一属性或完整功能的地理对象。
[来源:DB3713/T 292—2023,3.1]
4 总则
4.1 地理实体数据模型
地理实体数据模型基本存储结构包括地理实体属性信息、图元集合和地理实体关系集合。地理实体
属性信息记录不同形态地理实体的属性信息，图元可表现为二维或三维不同形态，地理实体关系记录地
理实体之间的关联关系。图元、地理实体关系通过地理实体空间身份编码同地理实体基本属性表进行关
联，构成地理实体数据模型，如图1所示：
1
DB3713/T 341—2024
图 1 地理实体数据模型示意图
4.2 地理实体属性
地理实体属性包括基本属性、专有属性和扩展属性。地理实体属性信息见附录A。
4.3 图元集合
图元通过记录的地理实体空间身份编码与实体进行挂接。对于未实体化的图元，可增加属性字段记
录关联的地理实体空间身份编码，从而实现与地理实体的关系查询。从形态上，图元可表现为二维/三
维点、线、面或三维体的形态，其中三维体图元，如模型三维数据，作为构件图元存储，通过地理实体
空间身份编码与实体数据进行挂接。图元基础数据结构如表 1所示：
表1 图元基本属性表
序号 属性名称 中文名称 数据类型、字段要求 属性值域或示例 约束条件
1 ENTITYID 地理实体空间身份编码 Varchar(128) — M
2 PRIMITIVEID 图元标识码 Varchar(40) — M
3 PRIMITIVECODE 图元编码 Varchar(15) — M
4 PRIMITIVENAME 图元名称 Varchar(100) — M
5 STARTTIME 生成时间 Date — O
6 ENDTIME 消亡时间 Date — C
7 UPDATETYPE 更新类型 Int(4) 01 新增/02 修改/03 删除 O
8 UPDATETIME 更新时间 Date — C
9 REMARK 备注 Varchar(255) — O
注：约束条件取值：M（必选）、O（可选）、C（条件必选）。
2
DB3713/T 341—2024
4.4 地理实体关系
实体关系数据描述实体间的相互关系，包括空间关系、类属关系、时间关联关系以及几何构成关系。
实体关系使用关系表进行表达，实体关系见表 2。
表2 地理实体关系表
序号 属性项名称 属性项中文描述 类型 约束/条件 说明
1 SOURCE_ID 源地理实体编码 Char(128) M —
2 SOURCE_TABLE 源地理实体表名 Char(32) M —
3 RELATYPE 关系类型 Char(32) M —
4 TARGET_ID 目标地理实体编码 Char(128) M —
5 TARGET_TABLE 目标地理实体表名 Char(32) M —
6 REMARK 说明 Char(254) O 其他备注说明信息
注：约束条件取值：M（必选）、O（可选）、C（条件必选）。
4.5 元数据
元数据为关于实体数据的说明数据，包括标识信息、空间参考信息、生产信息、时序信息、精度信
息、粒度信息、质量信息、分发信息等，元数据内容参照《新型基础测绘与实景三维中国建设技术文件
－4 基础地理实体数据元数据》有关规定执行。
5 交换规则
5.1 总体结构
5.1.1 地理实体数据采用 UDBX（全空间数据存储与管理的地理实体开放性通用格式，Universal
Spatial Database Extension）格式进行数据交换。地理实体数据交换格式的实现主要包括众源地理实
体数据生产成果文件、标准化数据访问接口实现以及读写组件。实现方式及与其他数据格式间关系见图
2。
图 2 地理实体数据交换格式及实现方式
3
DB3713/T 341—2024
5.1.2 地理实体数据交换格式（UDBX）的实现：
a) 标准化数据访问接口定义：用于定义标准化数据访问接口，支撑交换文件数据的读写；
b) 众源地理实体数据生产成果文件：主要指不同生产厂商生产的地理实体数据成果，成果格式存
在多样性；
c) 标准化数据访问接口实现：用于各交换文件间实现标准接口，包括数据导入、导出以及交换格
式间数据的互操作；
d) 读写组件：用于数据读写程序的接入，实现对交换文件的数据读取和写入；
e) 交换文件：约定数据模型、结构以及数据格式。
5.2 数据存储
5.2.1 空间数据存储
地理实体数据交换格式（UDBX）在空间数据存储规则上，分为两大类：SpatiaLite存储和自定义存
储。SpatiaLite存储点、线、面等基本矢量类型，其它数据类型可为自定义的存储格式。具体如下所述：
a) 一个地理实体数据交换格式文件是一个数据源，存储多个数据集。数据集存储具有相同坐标系
和属性信息的空间对象。数据集类型如表 3 所示；
b) 二维/三维的点、线、面数据集存储的对象采用 SpatiaLite 的点、线、面对象，对象命名采用
“GAIA”前缀标识；其它对象类型用“Geo”作为前缀标识，各 Geometry 类型见表 4。
表3 数据集类型说明
数据集类型 枚举值 描述 Geometry类型
Tabular 0 属性数据集，不存储几何对象 —
Point 1 二维点数据集 GAIAPoint
PointZ 101 三维点数据集 GAIAPointZ
Line 3 二维线数据集 GAIAMultiLineString
LineZ 103 三维线数据集 GAIAMultiLineStringZ
Region 5 二维面数据集 GAIAPolygon/GAIAMultiPolygon
RegionZ 105 三维面数据集 GAIAMultiPolygonZ
Network 4 二维网络数据集 —
Network3D 205 三维网络数据集 —
Model 203 三维模型数据集 GeoModel3D
表4 Geometry 类型说明
Geometry类型 枚举值 描述
GAIAPoint 1 二维点对象
GAIAPolygon 3 二维面对象
GAIAMultiLineString 5 二维线，可带子对象
GAIAMultiPolygon 6 二维面，可带子对象
GAIAPointZ 1001 三维点对象
GAIAMultiLineStringZ 1005 三维线，可带子对象
GAIAMultiPolygonZ 1006 三维面，可带子对象
GeoModel3D 1218 三维模型对象
5.2.2 系统表
4
DB3713/T 341—2024
5.2.2.1 系统表的构成
系统表用于管理地理实体数据交换格式的数据集，系统表又区分为 SpatiaLite 的系统表和自定义
的系统表。
5.2.2.2 SpatiaLite 系统表
地理实体数据交换格式（UDBX）采用 SpatiaLite 管理点、线、面数据集，SpatiaLite 系统表分为
空间参考系统表和数据集系统表。具体如下所述：
a) 空间参考系统表坐标系信息存储在 spatial_ref_sys 和 spatial_ref_sys_aux 中，两张表通过
srid 关联，具体字段信息见表 5 和表 6；
b) 数据集系统表信息存储在 geometry_columns 表中，具体字段信息见表 7。
表 5 spatial_ref_sys 表的字段信息
字段名 字段类型 是否允许空值 描述
srid INTEGER N 主键；坐标系的唯一标识
auth_name TEXT N 定义该坐标系的作者/官方名称
auth_srid INTEGER N 该坐标系的内部标识
ref_sys_name TEXT N 坐标系名字
proj4text TEXT N 用proj.4文本格式表示的坐标系
srtext TEXT N 用wkt表示的坐标系
表 6 spatial_ref_sys_aux 表的字段信息
字段名 字段类型 是否允许空值 描述
srid INTEGER N 主键；外键，与spatial_ref_sys(srid) 关联坐标系的唯一标识
is_geographic INTEGER Y 是否是地理坐标系
has_flipped_axes INTEGER Y 坐标轴是否翻转
spheroid TEXT Y 参考椭球体
prime_meridian TEXT Y 中央子午线
datum TEXT Y 大地基准面
projection TEXT Y 投影方式
unit TEXT Y 坐标系单位
axis_1_name TEXT Y 主轴名称
axis_1_orientation TEXT Y 主轴朝向
axis_2_name TEXT Y 副轴名称
axis_2_orientation TEXT Y 副轴朝向
表 7 geometry_columns 表的字段信息
字段名 字段类型 是否允许空值 描述
f_table_name TEXT N 数据表的名称
f_geometry_column TEXT N 数据表中geometry列名； 联合主键（f_table_name,f_geometry_column）
geometry_type INTEGER N geometry类型，见表4
coord_dimension TEXT N geometry坐标的维度
srid TEXT N 坐标系标识，与spatial_ref_sys表的srid字段 关联
spatial_index_enabled INTEGER N 是否建立了空间索引； 取值：0表示无索引；1表示R*树索引
5
DB3713/T 341—2024
5.2.2.3 自定义系统表
自定义系统表，包括数据源描述信息表、数据集系统表。DataSourceInfo表存储数据源的基本描述
信息；数据集系统表包括数据集注册表、字段信息表。数据源描述信息表与数据集系统表应符合如下信
息：
a) DataSourceInfo 表存储数据源的基本描述信息，具体信息见表 8；
b) 矢量数据集的注册信息记录在 Register 表中，包括数据集名称、对应的表名、数据集类型、
父子数据集关系等，具体信息见表 9；
c) 矢量数据集的字段信息存储在 FieldInfo 表中，主要记录每个数据集有哪些字段（与数据集主
表的字段对应）,每个字段的别名、对应自定义的字段类型等信息，具体信息见表 10；自定义
的字段标识的枚举值和描述，具体信息见表 11。
表 8 DataSourceInfo 表的字段信息
字段名 字段类型 是否允许空值 描述
Flag INTEGER N 数据源ID标识，主键
Version INTEGER Y 版本号
DsDescription TEXT Y 数据源描述信息
ProjectInfo BLOB Y 数据源的坐标系信息，见6.4
LastUpdateTime DATE N 数据源的最后更新时间
DataFormat INTEGER N 数据存储格式。当前值为0，表示按UTF8编码存储
表 9 Register 表的字段信息
字段名 字段类型 是否允许空值 描述
DatasetID INTEGER N 主键；数据集ID
DatasetName TEXT Y 数据集名字
TableName TEXT Y 数据表名字
Option INTEGER Y 数据集的选项信息，记录是否带金字塔、是否压缩等，内部使 用
EncType INTEGER Y 预留字段
ParentDTID INTEGER N 父数据集ID，可以为空
DatasetType INTEGER Y 数据集类型
ObjectCount INTEGER N 对象个数，即数据表的记录个数
Left REAL Y 数据集的地理范围：左
Right REAL Y 数据集的地理范围：右
Top REAL Y 数据集的地理范围：下
Bottom REAL Y 数据集的地理范围：上
IDColName TEXT Y 数据表对象ID列名
GeoColName TEXT Y 数据表几何对象列名
MinZ REAL Y 数据集最小高度，三维数据集适用
MaxZ REAL Y 数据集最大高度，三维数据集适用
SRID INTEGER Y 坐标系ID，与spatial_ref_sys表的srid关联；如果该字段值 为空，则取ProjectInfo的值
IndexType INTEGER Y 空间索引类型；取值范围{0,2}，0表示无索引；2表示R树索引
ToleranceFuzzy REAL Y 结点捕捉容限值。拓扑处理/编辑时使用
ToleranceDAngle REAL Y 角度容限值。拓扑处理/编辑时使用
ToleranceNodeSnap REAL Y 长悬线容限值。拓扑处理/编辑时使用
6
DB3713/T 341—2024
表 9 Register 表的字段信息（续）
字段名 字段类型 是否允许空值 描述
ToleranceallPolygo n REAL Y 最小多边形容限值。拓扑处理/编辑时使用
ToleranceGrain REAL Y 粒度容限。拓扑处理/编辑时使用
MaxGeometrySize INTEGER N 几何对象二进制流最大字节数
OptimizeCount INTEGER N 预留字段
OptimizeRatio REAL Y 预留字段
Description TEXT Y 数据集描述信息
ExtInfo TEXT Y 数据集用户自定义扩展信息
CreateTime DATETIME Y 数据集创建时间
LastUpdateTime DATETIME Y 数据集最后更新时间
ProjectInfo BLOB Y 数据集坐标系，见6.4。如果指定了该值，则以数据集的坐标 系为准，忽略数据源的坐标系
表 10 FieldInfo 表的字段信息
字段名 字段类型 是否允许空值 描述
ID INTEGER N 主键
DatasetID INTEGER Y 所属数据集的ID； 对应Register的DatasetID字段
FieldName TEXT Y 字段名
FieldCaption TEXT Y 字段别名
FieldType INTEGER Y 对应自定义的字段类型 (Boolean/Byte/Int/Float/Double/Text/NText/Char/Date /Time/TimeStamp/Binary/LongBinary)
FieldFormat TEXT Y 字段值的格式化字符串
FieldSign INTEGER Y 自定义的字段标识，见表11
FieldDomain TEXT Y 废弃字段
FieldUpdatable INTEGER Y 字段值是否可修改
FieldbRequired INTEGER Y 是否必填字段
FieldDefaultVa lue TEXT Y 字段默认值
FieldSize INTEGER Y 字段长度
表 11 自定义的字段标识
枚举值 描述
0 普通字段
1 网络数据集的节点ID，默认是NodeID字段
2 网络数据集的边的起点字段，默认是FNode字段
3 网络数据集的边的终点字段，默认是TNode字段
4 网络数据集边的ID字段
11 对象ID字段
12 几何对象字段
50 用户自定义字段标识起始值
7
DB3713/T 341—2024
5.2.3 数据表
5.2.3.1 数据表的构成
数据表用于存储不同的类型数据集，一个数据集对应一张或多张表格。数据表的构成包括：属性数
据集、二维/三维点数据集、二维/三维线数据集、二维/三维面数据集、二维/三维网络数据集、三维模
型数据集。
5.2.3.2 属性数据集
属性数据集对应的系统字段见表12。
表 12 属性数据集系统字段
字段名 字段类型 是否允许空值 描述
ID INTEGER N 主键；对象的唯一标识
UserID INTEGER Y 用户自定义 ID 值
5.2.3.3 二维/三维点数据集
二维点数据集和三维点数据集系统字段相同，见表13。其中，Geometry字段存储点对象的类型由
geometry_columns的geometry_type字段决定，见表7。
表 13 点数据集系统字段
字段名 字段类型 是否允许空值 描述
ID INTEGER N 主键；对象的唯一标识
UserID INTEGER Y 用户自定义 ID 值
Geometry POINT N 存储 GAIAPoint 或 GAIAPointZ 对象，存储 结构见附录 B 中 B.3.1 和 B.3.2
5.2.3.4 二维/三维线数据集
二维线数据集和三维线数据集系统字段相同，见表14。其中，Geometry字段存储线对象的具体类型
由geometry_columns的geometry_type字段决定，见表7。
表 14 线数据集系统字段
字段名 字段类型 是否允许空值 描述
ID INTEGER N 主键；对象的唯一标识
UserID INTEGER Y 用户自定义ID值
Length REAL N 线对象的长度；单位为m
TopoError INTEGER N 拓扑容限；线数据集拓扑处理时使用
Geometry MULTILINESTRING N 存储GAIAMultiLineString或GAIAMultiLineStringZ
对象，存储结构见附录B中B.3.3和B.3.4
5.2.3.5 二维/三维面数据集
二维面数据集和三维面数据集系统字段相同，线数据集系统字段见表15。其中，Geometry字段存储
面对象的具体类型由geometry_columns的geometry_type字段决定，具体见表7。
8
DB3713/T 341—2024
表 15 线数据集系统字段
字段名 字段类型 是否允许空值 描述
ID INTEGER N 主键；对象的唯一标识
UserID INTEGER Y 用户自定义ID值
Area REAL N 面对象的面积；单位为m 2
Perimeter REAL N 面对象的周长；单位为m
Geometry MULTIPOLYGON N 存储GAIAMultiPolygon或GAIAMultiPolygonZ对象
5.2.3.6 二维/三维网络数据集
二维网络数据集和三维网络数据集存储方式相同，由主表和子表组成，主表存储网络数据集的边以
及结点连接信息，子表存储网络数据集的结点，网络数据集主表和子表系统字段见表16和表17。
表 16 网络数据集主表的系统字段
字段名 字段类型 是否允许空值 描述
ID INTEGER N 主键；线对象的唯一标识
UserID INTEGER Y 用户自定义ID值
EdgeID INTEGER N 边ID
FNode INTEGER Y 起点结点ID
TNode INTEGER Y 终点结点ID
ResistanceA REAL Y 正方向阻力
ResistanceB REAL Y 负方向阻力
TopoError INTEGER N 拓扑容限；线数据集拓扑处理时使用
Length REAL N 线对象的长度；单位为m
Geometry MULTILINESTRING N GAIAMultiLineString或GAIAMultiLineStringZ对 象，存储结构见附录B中B.3.3和B.3.4
表 17 网络数据集子表的系统字段
字段名 字段类型 是否允许空值 描述
ID INTEGER N 主键； 点对象的唯一标识
UserID INTEGER Y 用户自定义ID值
NodeID INTEGER Y 结点ID
Geometry POINT N GAIAPoint或GAIAPointZ对象，存储结构见附录B中B.3.1和B.3.2
5.2.3.7 三维模型数据集
三维模型数据集存储三维模型对象GeoModel3D。一个三维模型数据集对应两张数据表：主表和子表，
主表存储模型的结构信息，子表存储模型关联的实体对象。主表存储的模型结构中记录了模型对象引用
的实体对象名字，基于实体对象名字的64位HashCode编码，存储在子表的HashCode字段中。三维模型数
据集主表和子表系统字段见表18和表19。
表 18 三维模型数据集主表的系统字段
字段名 字段类型 是否允许空值 描述
ID INTEGER N 主键；模型对象的唯一标识
UserID INTEGER Y 用户自定义ID值
Geometry BLOB Y GeoModel3D的二进制流数据
IndexKey POLYGON Y 模型对象的范围，空间索引维护时使用
9
DB3713/T 341—2024
表 19 三维模型数据集子表的系统字段
字段名 字段类型 是否允许空值 描述
ID INTEGER N 主键； 模型对象的唯一标识
HashCode INTEGER Y 唯一约束；
Geometry BLOB Y 实体对象的二进制流数据
6 存储规则
6.1 基本类型
地理实体数据采用UDBX的对象存储结构描述了UDBX中各种对象的二进制存储结构，字节序为
Little-Endian，即低位字节排放在内存的低地址端。对象存储结构类型包括：基本类型、SpatiaLite
的简单对象、三维模型对象、坐标系对象。其中，描述对象存储结构的基本类型包括：基本数据类型及
一些常用的对象类型，如Byte、Bool、Int16、Uint16、Int32、Uint32、Int64、Uint64、Float、Double
和Wchar。
6.2 SpatiaLite 的简单对象
SpatiaLite的简单对象类型即二维/三维的点、线、面类型。GAIAInfo是SpatiaLite各类简单对象
存储的头部信息，存储结构如下：
GAIAInfo{//几何对象的基本信息
staticbytebyteOrdering=1;//字节序：小端存储
int32srid;//坐标系ID
Rectmbr;//对象的坐标范围
staticbytegaiaMBR=0x7c;//MBR结束标识
}
6.3 三维模型对象
三维模型对象（GeoModel3D）由带局部坐标系的模型对象（ModelNode）及其放置的位置、姿态等
信息组成，其组织结构见图3。在存储策略上，GeoModel3D存储在主表中，Geode仅存储实体对象的名字。
具体如下所述：
a) ModelNode 由精细层和 LOD 层（用 PagedLOD 表示，可选）数据组成，精细层和 LOD 层的基本
组成单元均为 Patch，每个 Patch 包含多个 Geode；
b) Geode 是一个数据包，由实体对象（用 ModelEntity）组成，通过 Geode 上的矩阵，可以把相
同的实体放置在不同的位置，实现模型数据的实例化存储；
c) ModelEntity 的子 类包括 骨 架（ EntitySkeleton ）、 材质 （ EntityMaterial3D） 和纹 理
（EntityTexture）；
d) 实体对象单独存储在数据集子表中，基于实体对象名字的 64 位 HashCode 编码作为对象的 ID。
10
DB3713/T 341—2024
图 3 GeoModel3D 对象组织结构
6.4 坐标系对象
坐标系对象是用来定义和描述空间数据的坐标参照系统的基础构件，是空间数据集不可或缺的一部
分，坐标系对象的存储结构中的Unit的单位值以及PRJCOORDSYSTYPE、DATUMTYPE、SPHEROIDTYPE、
PROJECTIONTYPE、PRIMEMERIDIANTYPE、GEOCOORDSYSTYPE的枚举值描述参考GB/T 30320。坐标系对象的
存储结构如下：
ProjectInfo{
INT32PRJCOORDSYSTYPE;//投影坐标系类型
INT32GEOCOORDSYSTYPE;//地理坐标系类型
INT32PROJECTIONTYPE;//投影方式类型
INT32DATUMTYPE;//DATUM 类型
INT32SPHEROIDTYPE;//椭球体类型
11
DB3713/T 341—2024
INT32PRIMEMERIDIANTYPE;//中央子午线类型
INT32RESERVED;//预留
INT32UNIT;//坐标系单位
DOUBLEFALSEEASTING;//水平偏移量
DOUBLEFALSENORTHING;//垂直偏移量
DOUBLECENTRALMERIDIAN;//中央经线
DOUBLECENTRALPARALLEL;//原点纬线
DOUBLESTANDARDPARALLEL1;//标准纬线 1
DOUBLESTANDARDPARALLEL2;//标准纬线 2
DOUBLESCALEFACTOR;//比例因子
DOUBLEAZIMUTH;//方位角
DOUBLEFIRSTPOINTLONGITUDE;//第一点经线
DOUBLESECONDPOINTLONGITUDE;//第二点经线
DOUBLEAXIS;//椭球长半轴
DOUBLEFLATTEN;//椭球扁率
DOUBLEPRIMEMERIDIAN;//中央子午线值
DOUBLE[]RESERVED[2];//预留
STRINGPRJCOORDSYSNAME;//投影坐标系名称
STRINGGEOCOORDSYSNAME;//地理坐标系名称
STRINGSPHEROIDNAME;//椭球体名称
STRINGDATUMNAME;//DATUM 名称
UINT32EPSGCODE;//EPSG 编号
DOUBLERECTIFIEDANGLE;//纠正角
}
12
DB3713/T 341—2024
A
A
附 录 A
（资料性）
地理实体属性信息
地理实体属性信息包括基本属性信息、专有属性信息和扩展属性信息，扩展属性内容按需定义。其
中地理实体基本属性见表A.1，建（构）筑物及场地设施专有属性见表A.2，院落专有属性见表A.3,地名
地址专有属性见表A.4，交通专有属性见表A.5。
表 A.1 地理实体基本属性表
序号 属性名称 中文名称 数据类型/长度 属性值域或示例 约束条件 备注
1 ENTIID 地理实体编码 Char(128) — M —
2 CLASNAME 地理实体分类名称 Char(128) — M —
3 LOCATIONID 位置码 Char(44) — M —
4 ADDRESS 地名地址 Char(128) — O yyyy/mm/dd
5 STARTTIME 生成时间 Date — M yyyy/mm/dd
6 ENDTIME 消亡时间 Date — O yyyy/mm/dd
7 UPDATETIME 更新时间 Date — O —
8 DATASOURCE 数据来源 Char(255) — O —
9 POSIGRADE 平面精度等级 Char(8) 一级/二级/三级 M —
10 ELEVGRADE 高程精度等级 Char(8) 一级/二级/三级 O —
11 GRANUGRADE 粒度等级 Char(16) 城市级/地形级 M —
12 REMARK 备注 Char(255) — O —
注：约束条件取值：M（必选）、O（可选）、C（条件必选）。“地址”采集遵循 GB/T23705 的要求。
表 A.2 建（构）筑物及场地设施专有属性项表
序号 属性名称 中文名称 数据类型 长度 约束条件
1 CLASID 地理实体分类码 Text 8 M
2 NAME 名称 Text 64 O
3 TYPE 类型 Text 32 C
4 LAYER 地上房屋层数 LongInteger — C（城市级普通房屋、艺术建筑必填）
5 LAYERL 地下房屋层数 LongInteger — O
6 STYPE 房屋结构类型 Text 32 C（城市级普通房屋、艺术建筑必填）
7 USE 用途 Text 32 C（城市级普通房屋、艺术建筑必填）
8 HEIGHT 高度(m) Double — O
9 PERIOD 驻扎月份 Text 32 O
10 BELEV 底部高程值(m)，保留 2 位小数 Double — O
11 TELEV 顶部高程值(m)，保留 2 位小数 Double — O
注：约束条件取值：M（必选）、O（可选）、C（条件必选）。
13
DB3713/T 341—2024
表 A.3 院落专有属性项表
序号 属性名称 中文名称 数据类型 长度 约束条件
1 CLASID 地理实体分类码 Text 8 M
2 NAME 名称 Text 64 C
3 TYPE 类型 Text 32 C
4 ADMNGD 所在地（市/县） Text 255 C
5 BLDTM 建成日期 Text 16 O
6 ZDBH 宗地编号 Text 64 C
7 GRADE 等级 Text 8 O
8 SN 编号 Text 64 O
注：约束条件取值：M（必选）、O（可选）、C（条件必选）。
表 A.4 地名地址专有属性项表
序号 属性名称 中文名称 数据类型 长度 约束条件
1 CLASID 地理实体分类码 Text 8 M
2 TYPE 类型（细分类类型） Text 32 C
3 NAME 名称 Text 64 M
4 POI_ID 兴趣点标识号 Text 255 C
5 TELEPHONE 电话号码 Text 32 O
6 INBUILDING 坐落建筑物名称 Text 255 O
7 ROAD 所处道路名称 Text 255 O
8 DOORCODE 门牌号 Text 255 C
注：约束条件取值：M（必选）、O（可选）、C（条件必选）。
表 A.5 交通专有属性项表
序号 属性名称 中文名称 数据类型 长度 约束条件
1 CLASID 地理实体分类码 Text 8 M
2 RN 路线编号 Text 8 C
3 NAME 名称 Text 64 C
4 PRNAME 路段名称 Text 255 O
5 SHRN 共享路段编号 Text 64 O
6 SHNAME 共享路段名称 Text 255 O
