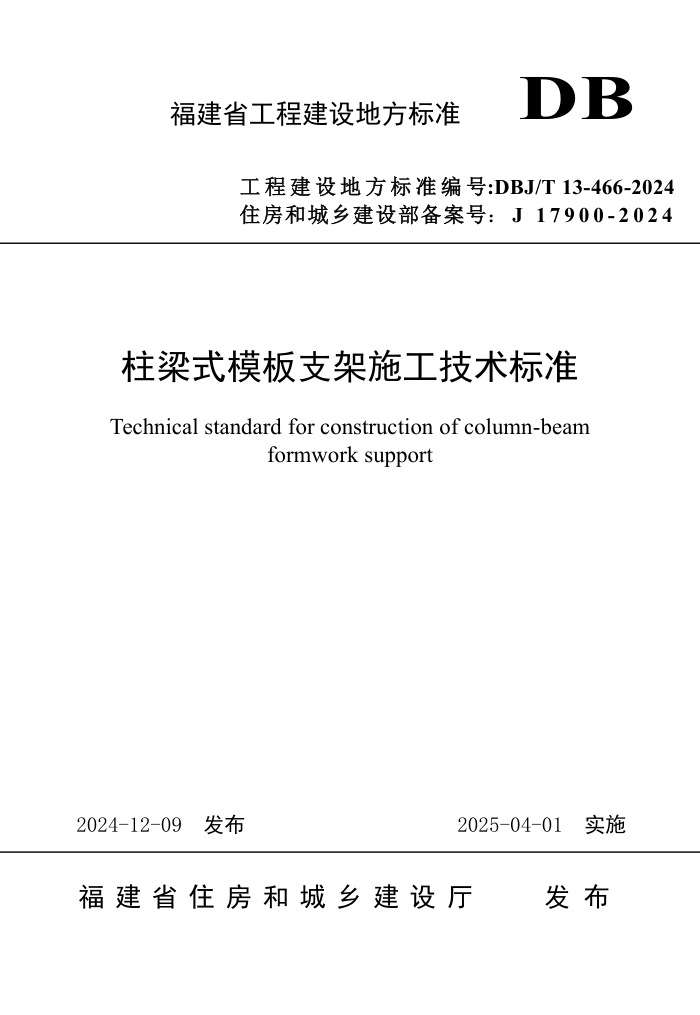

福建省工程建设地方标准
DB
工 程 建 设 地 方 标 准 编 号:DBJ/T 13-466-2024
住房和城乡建设部备案号： J 1 7 9 0 0 - 2 0 2 4
柱梁式模板支架施工技术标准
Technical standard for construction of column-beam
formwork support
2024-12-09
发布
2025-04-01
实施
福 建 省 住 房 和 城 乡 建 设 厅
发 布
福建省工程建设地方标准
柱梁式模板支架施工技术标准
Technical standard for construction of column-beam formwork support
工程建设地方标准编号
：DBJ/T 13-466-2024
住房和城乡建设部备案号
： J
1 7 9 0 0 - 2 0 2 4
主编单位：
福
建
理
工
大
学
福 建 省 榕 圣 建 设 发 展 有 限 公 司
批准部门：
福 建 省 住 房 和 城 乡 建 设 厅
实施日期：
2
0
2
5
年
4
月
1
日
2024年
福 州
3
前
言
根据《福建省住房和城乡建设厅关于公布全省住房和城乡建
设行业2022年第五批科学技术计划项目的通知》（闽建科〔2022〕
33号）的要求，标准编制组经广泛调查研究，认真总结实践经验，
参考有关国内外先进标准，并在广泛征求意见的基础上，制定本
标准。
本标准的主要技术内容包括：1.总则；2.术语与符号；3.材料
及构配件；4.荷载；5.支架结构设计；6.构造要求；7.施工；8.检
查验收；9.安全管理等。
本标准由福建省住房和城乡建设厅负责管理，由福建理工大
学负责具体技术内容的解释。执行过程中如有意见和建议，请寄
送福建省住房和城乡建设厅科技与设计处（地址：福州市北大路
242 号，邮编：350001）和福建理工大学（地址：福州市闽侯县
上街镇学府南路 69 号土木工程学院，邮编：350118），以供今后
修订时参考。
本标准主编单位： 福建理工大学
福建省榕圣建设发展有限公司
本标准参编单位： 福建省建筑科学研究院有限责任公司
厦门地山建设发展有限公司
中铁二十四局集团福建铁路建设有限
公司
福建省禹澄建设工程有限公司
福建省二建建设集团有限公司
标准
4
中建海峡建设发展有限公司
凯辉集团（福建）有限公司
福建创实工程咨询有限公司
福建越众日盛建设咨询有限公司
福州市第三建筑工程公司
本标准主要起草人：周继忠
林
恩
耿
丽
翁祥颖
陈凤锦
郑永乾
张
伟
李惠霞
陈希茂
王
耀
周文玮
薛潘荣
王德奎
林剑忠
洪文聪
余贤英
任
义
陈志勇
陈文夏
陈志敏
本标准主要审查人：陈敦祥
林
震
张常涛
吕建星
林方毅
池启贵
徐接武
5
目
次
1
总
则............................................................................................1
2
术语与符号....................................................................................2
2. 1
术
语....................................................................................2
2. 2
符
号....................................................................................3
3
材料及构配件................................................................................5
4
荷
载............................................................................................7
4. 1
荷载分类................................................................................7
4. 2
荷载标准值............................................................................7
4. 3
荷载效应组合......................................................................11
5
支架结构设计..............................................................................13
5. 1
一般规定..............................................................................13
5. 2
支架结构体系......................................................................15
5. 3
支架结构计算......................................................................17
5. 4
地基基础计算......................................................................29
6
构造要求......................................................................................31
6. 1
一般规定..............................................................................31
6. 2
立
柱..................................................................................31
6. 3
纵横梁..................................................................................33
6. 4
防护设施..............................................................................34
7
施
工..........................................................................................36
7. 1
一般规定..............................................................................36
7. 2
地基基础施工......................................................................37
7. 3
支架安装..............................................................................38
标准
6
7. 4
支架预压..............................................................................40
7. 5
支架拆除..............................................................................42
8
检查验收......................................................................................44
8. 1
一般规定..............................................................................44
8. 2
材料及构配件质量检查......................................................45
8. 3
地基基础质量检查..............................................................45
8. 4
支架质量检查......................................................................47
9
安全管理......................................................................................53
附录 A
风压高度变化系数............................................................57
附录 B
常用钢材及混凝土强度设计值........................................59
附录 C
贝雷梁拼装结构设计参数................................................61
附录 D
立柱间支撑的支撑力计算方法........................................64
附录 E
支架沉降监测记录表........................................................ 66
附录 F
检查验收记录表.................................................................67
本标准用词说明................................................................................72
引用标准名录....................................................................................73
附：条 文 说 明..............................................................................74
7
Contents
1
General Provisions......................................................................... 1
2
Terms and Symbols........................................................................ 2
2. 1
Terms......................................................................................2
2. 2
Symbols..................................................................................3
3
Materials and Components.............................................................5
4
Load................................................................................................7
4. 1
Loads Classification...............................................................7
4. 2
Norminal Values of Loads......................................................7
4. 3
Load Effect Combination.................................................11
5
Support Structural Design............................................................13
5. 1
General Requirements..........................................................13
5. 2
Structure Form..................................................................... 15
5. 3
Calculation for Formwork Support......................................17
5. 4
Calculation for Foundation.................................................. 29
6
Requirements of Details...............................................................31
6. 1
General Requirements..........................................................31
6. 2
Column.................................................................................31
6. 3
Longitudinal and Transverse Beam..................................... 33
6. 4
Safeguards............................................................................34
7
Construction................................................................................. 36
7. 1
General Requirements..........................................................36
7. 2
Subgrade Treatment and Foundation Construction............. 37
7. 3
Assembly of Formwork Support..........................................38
标准
8
7. 4
Preloading of Formwork Support........................................ 40
7. 5
Removal of Formwork Support........................................... 42
8
Inspection and Acceptance...........................................................44
8. 1
General Requirements..........................................................44
8. 2
Quality Inspection of Materials and Components............... 45
8. 3
Quality Inspection of Foundation........................................ 45
8. 4
Quality Inspection of Support..............................................47
9
Safety Management......................................................................53
Appendix A
Height Coefficient for Wind Pressure........................ 57
Appendix B
Strength Design Values of Commonly Used
Steel and Concrete..................................................... 59
Appendix C
Design Parameters of Bailey Beam............................61
Appendix D
Calculation Method of the Support Force for
Bracket Between Columns.........................................64
Appendix E
Tables for Settlement Monitoring Record
of Formwork Support.................................................66
Appendix F
Inspection and Acceptance Record.............................67
Explanations of Wording in This Standard........................................72
List of Quoted Standards....................................................................73
Addition：Explanation of Provisions................................................74
1
1
总
则
1. 0. 1
为了规范现浇混凝土结构柱梁式模板支架的设计、施工、
使用与安全管理，做到安全适用、技术先进、经济合理，制定本
标准。
1. 0. 2
本标准适用于福建省市政桥梁现浇混凝土结构施工中，采
用柱梁式模板支架的设计、施工、验收、使用与安全管理，其他
工程采用柱梁式结构作为施工支架时可参照执行。
1. 0. 3
柱梁式模板支架的设计、施工、验收、使用与安全管理，
除应符合本标准外，尚应符合国家、行业及福建省现行有关标准
的规定。
标准
2
2
术语与符号
2. 1
术
语
2. 1. 1
柱梁式模板支架 column-beam formwork support
由立柱及其上部横梁和纵梁构成的现浇混凝土构件模板支撑
架（简称支架）。
2. 1. 2
立柱 column
柱梁式模板支架中用于支撑横梁结构的竖向构件，包括钢管
柱、型钢格构柱、型钢柱、钢管混凝土柱等。
2. 1. 3
纵梁 longitudinal beam
设置于柱梁式模板支架横梁顶部，沿支架结构纵向设置的用
于承托模板体系的梁部构件，包括型钢梁、贝雷梁等。
2. 1. 4
横梁 transverse beam
设置在支架立柱顶部，用于承托纵梁的梁部构件。
2. 1. 5
连接系 connection system
相邻立柱之间的连接构件系统。
2. 1. 6
模板支架预压 preloading of formwork support
模拟拟浇筑混凝土梁体自重及施工荷载对模板支架的荷载效
应，以检验支架及地基承载能力并获取支架弹性变形、消除支架
非弹性变形的加载试验。
2. 1. 7
预拱度 camber
为抵消支架变形和拟浇筑梁体在荷载作用下产生的挠度，在
支架施工时所预留的与变形和挠度方向相反的支模标高校正量。
2. 1. 8
落架装置 support releasing device
3
将已浇筑完成的混凝土结构与模板支架脱离的装置。
2. 2
符
号
2. 2. 1
荷载、荷载效应
Fb——柱间支撑的支撑力设计值；
M T——支架倾覆力矩设计值；
N ——支架立柱的最大轴心压力设计值；
∑N i ——支架立柱同时存在的轴心压力设计值之和；
p w——水流荷载标准值；
S d ——荷载组合的效应设计值；
SG ——按永久荷载标准值计算的荷载效应值；
SQ ——按可变荷载标准值计算的荷载效应值；
V——立柱剪力设计值；
w0 ——基本风压值；
wk ——风荷载标准值；
δ 1 ——梁体竖向挠度；
δ 2 ——支架弹性变形；
δ 3 ——支架非弹性变形；
δ 4 ——基础沉降变形。
2. 2. 2
材料、构件计算指标
C——支架结构或构件达到正常使用要求的变形规定限值；
E——弹性模量；
f ——强度设计值；
fy——钢材的屈服强度；
MR ——支架抗倾覆力矩设计值；
Rd——支架结构或构件的抗力设计值；
[v] ——构件挠度允许值。
2. 2. 3
几何参数
标准
4
A——格构柱毛截面面积；
A0 ——桁架的轮廓面积；
An ——桁架杆件和节点净投影挡风面积；
Aw——支架立柱阻水面积；
Bf ——支架安全防护带宽度；
H——立柱总高度；
Hn ——支架跨孔净高；
h ——型钢截面高度；
L ——支架跨度或立柱钢管长度；
W n——支架跨孔净宽。
2. 2. 4
计算系数
g ——重力加速度；
kw ——立柱形状系数；
vw ——水流速度；
μz——风压高度变化系数；
μs ——风荷载体型系数、杆件体型系数；
μst——单榀桁架的体型系数；
μstw——多榀平行桁架的整体体型系数；
φ——桁架挡风系数；
η——风荷载体型系数的调整系数；
γ0 ——结构重要性系数；
γG——永久荷载的分项系数；
γQ——可变荷载的分项系数；
Ψc——可变荷载的组合值系数；
γw——水的容重；
εk ——钢号修正系数，其值为 235 与钢材牌号中屈服点数值的
比值的平方根。
5
3
材料及构配件
3. 0. 1
柱梁式模板支架所用的钢管立柱、纵（横）向承重梁、连
接系及钢板的材料性能和质量应符合现行国家标准《碳素结构钢》
GB/T 700 中 Q235 钢或《低合金高强度结构钢》GB/T 1591 中 Q355
钢的规定。
3. 0. 2
钢铸件材料性能应符合现行国家标准《一般工程用铸造碳
钢件》GB/T 11352 中规定的 ZG200-420、ZG230-450、ZG270-500
和 ZG310-570 号钢的要求。
3. 0. 3
支架构件连接用的焊条应符合现行国家标准《非合金钢及
细晶粒钢焊条》GB/T 5117 或《热强钢焊条》GB/T 5118 的规定。
3. 0. 4
支架构件连接用的普通螺栓应符合现行国家标准《六角头
螺栓 C 级》GB/T 5780 和《六角头螺栓》GB/T 5782 的规定。
3. 0. 5
支架结构常用钢材及混凝土材料，其强度设计值和弹性模
量应按本标准附录 B 取值。
3. 0. 6
桁架梁（贝雷梁）的构配件应符合下列要求：
1
桁架梁（贝雷梁）的构配件应符合现行行业标准《装配式
公路钢桥
制造》JT/T 728 相关要求；贝雷片及配套的连接件有
产品质量证明书及使用说明书；
2
桁架梁（贝雷梁）连接销轴配套有保险销，不应用其他物
品代替；
3
对锈蚀的杆件和部位，将灰尘、油污、锈斑及各种脏物清
理干净后再喷油漆防锈，对锈蚀严重的不得使用。
3. 0. 7
钢管柱（或钢管桩）符合下列要求：
1
原材料、焊接材料应符合设计要求，原材料应有出厂合格
标准
6
证书和试验报告；
2
钢管柱（钢管桩）在工厂内制作，应有出厂合格证及厂家
提供的材质、焊缝质量、外形尺寸的试验、检查记录和报告；
3
成品钢管柱（钢管桩）上应清晰标识产品型号及生产厂家；
4
所有对接焊缝的强度与母材等强，钢管柱任一横截面内，
不应超过一条纵向焊缝；
5
钢管柱管节外形制作允许误差偏差应符合表 3.0.7 要求。
表 3.0.7
钢管柱管节外形制作允许偏差
偏差部位
允许偏差（mm）
钢管截面周长 l
±0.5%l，≤10
管端椭圆度
0.5%D 且≤10
管端平整度
2
管端平面倾斜度
小于 0.5%D 且≤4
钢管（钢管桩）长度 L
±50
桩纵向弯曲矢高
0.1%L，且≤30
焊缝
咬边深度≤0.5，无裂纹、未焊透、夹渣现象
钢
管
壁
厚
t
t≤16mm
D≤600mm
≥-0.5
600mm＜D＜800mm
≥-0.7
D≥800mm
≥-1.0
t＞16mm
D＜800mm
≥-0.8
D≥800mm
≥-1.0
注：D 为钢管外径。
3. 0. 8
型钢柱、型钢格构柱加工质量应符合现行国家标准《钢结
构工程施工规范》GB 50755 的规定。
3. 0. 9
卸荷砂箱应按照设计图纸进行加工制作，砂筒中的砂应使
用洁净干燥中粗砂或规格为φ2mm 铁砂，卸荷砂箱使用前应按照
设计承载力要求进行检验合格。
7
4
荷
载
4. 1
荷载分类
4. 1. 1
作用于支架上的荷载应分为永久荷载和可变荷载。
4. 1. 2
永久荷载应包含下列内容：
1
