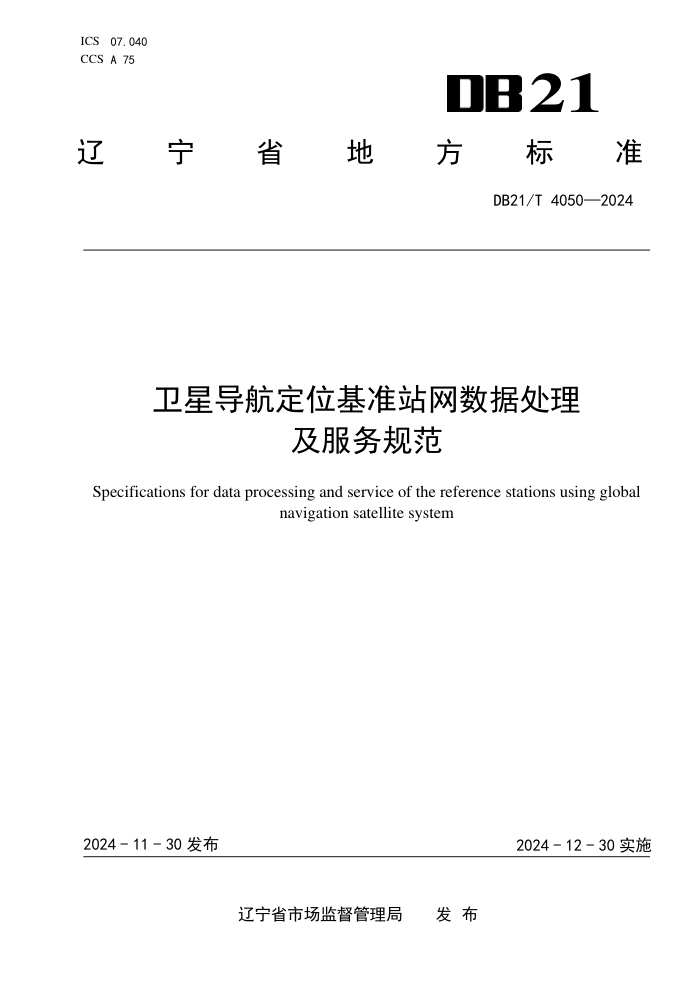

ICS 07.040 21
CCS A 75
辽
宁 省 地 方 标 准
DB21/T 4050—2024
卫星导航定位基准站网数据处理
及服务规范
Specifications for data processing and service of the reference stations using global
navigation satellite system
2024 - 11 - 30 发布
2024 - 12 - 30 实施
辽宁省市场监督管理局 发 布
DB21/T 4050—2024
目
次
前言 .............................................................................. III
1 范围 .............................................................................. 1
2 规范性引用文件 .................................................................... 1
3 术语和定义 ........................................................................ 1
4 缩略语 ............................................................................ 3
5 数据处理 .......................................................................... 3
5.1 用途分类 ...................................................................... 3
5.2 基准站测绘基准维持 ............................................................ 3
5.3 事后精密数据处理 .............................................................. 5
5.4 坐标转换 ...................................................................... 7
5.5 高程转换 ...................................................................... 7
6 服务类别及要求 .................................................................... 8
6.1 一般要求 ...................................................................... 8
6.2 基准站网基本信息服务 .......................................................... 8
6.3 基准站点基本信息服务 .......................................................... 9
6.4 产品服务 ...................................................................... 9
6.5 技术咨询服务 .................................................................. 9
7 服务流程 ......................................................................... 10
7.1 一般要求 ..................................................................... 10
7.2 基准站点和基准站网服务 ....................................................... 10
7.3 原始观测数据及基准产品服务流程 ............................................... 10
7.4 数据流产品服务流程 ........................................................... 10
7.5 技术咨询服务流程 ............................................................. 10
8 服务保障 ......................................................................... 11
8.1 一般要求 ..................................................................... 11
8.2 基准站基础设施保障 ........................................................... 11
8.3 工作场地保障 ................................................................. 11
8.4 人员保障 ..................................................................... 11
8.5 技术保障 ..................................................................... 12
8.6 网络保障 ..................................................................... 12
8.7 产品保障 ..................................................................... 12
8.8 基准保障 ..................................................................... 12
8.9 安全保障 ..................................................................... 12
附 录 A（资料性）用户申请表 ...................................................... 15
附 录 B（资料性）服务安全使用承诺书 .............................................. 16
I
DB21/T 4050—2024
附 录 C（资料性）用户满意度调查问卷（示意） ...................................... 17
附 录 D（资料性）委托授权书 ...................................................... 18
附 录 E（资料性）站点基本信息表 .................................................. 19
附 录 F（资料性）站网基本信息表 .................................................. 20
附 录 G（资料性）数据质量分析统计表 .............................................. 21
附 录 H（资料性）坐标转换精度统计表 .............................................. 22
附 录 I（资料性）高程转换精度统计 ................................................ 23
参考文献 ........................................................................... 24
II
DB21/T 4050—2024
前
言
本文件按照GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机关不承担识别专利的责任。
本文件由辽宁省自然资源厅提出并归口。
本文件起草单位：沈阳市勘察测绘研究院有限公司、辽宁省自然资源事务服务中心、大连市城
乡规划测绘地理信息事务服务中心、辽宁工程技术大学、东北大学、中国建筑东北设计研究院有限
公司。
本文件主要起草人：邰贺、罗力、敦力民、王野、祝会忠、车德福、程俊、李天、淳于江蕊、
张铭、李美衡、李颖。
本文件发布实施后，任何单位和个人如有问题和意见建议，均可以通过来电和来函等方式进行
反馈，我们将及时答复并认真处理，根据实际情况依法进行评估及复审。
归口管理部门通讯地址和联系电话：辽宁省自然资源厅；辽宁省沈阳市皇姑区北陵大街29号；
024-62789175。
文件起草单位通讯地址和联系电话：沈阳市勘察测绘研究院有限公司；沈阳市和平区南三好街1
号；024-83180319。
III
DB21/T 4050—2024
卫星导航定位基准站网数据处理及服务规范
1
范围
本文件确立了卫星导航定位基准站网数据处理及服务的规范，并规定了数据处理、服务类别、
服务流程以及服务保障的指标和要求。
本文件适用于辽宁省行政区域内的卫星导航定位基准站网数据处理以及对外服务。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用
文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）
适用于本文件。
GB/T 24356 测绘成果质量检查与验收
GB/T 35767 卫星导航定位基准站网基本产品规范
GB/T 39616 卫星导航定位基准站网络实时动态测量（RTK）规范
3 CJJ/T 73 卫星定位城市测量技术标准
术语和定义
下列术语和定义适用于本文件。
3.1
国家级卫星导航定位基准站网 national reference stations using GNSS
由国家自然资源主管部门在全国建设或管理的卫星导航定位基准站网，用于维持和更新国家测
绘基准，简称国家基准站网。
3.2
省级卫星导航定位基准站网 provincial reference stations using GNSS
由辽宁省自然资源主管部门建设的、覆盖全省的卫星导航定位基准站网，用于维持和更新辽宁
省测绘基准，提供全省测绘基准服务、位置服务和其他信息服务，简称省级基准站网。
3.3
地市级卫星导航定位基准站网 municipal satellite navigation and positioning reference
station network
由各地市自然资源主管部门建设的、覆盖管辖区域的卫星导航定位基准站网，用于维持和更新
管辖区域的测绘基准，提供测绘基准服务、位置服务和其他信息服务，简称区域基准站网。
3.4
行业级卫星导航定位基准站网 profession satellite navigation and positioning reference
station network
由非自然资源主管部门建设、主要为行业应用服务的基准站网。此类基准站网只限用于提供导
航定位服务等，不能提供测绘基准服务，简称行业基准站网。
3.5
1
DB21/T 4050—2024
网络实时差分定位 network real time kinematic differential positioning
利用基准站实时观测数据，通过相关软件形成相关误差模型，并根据用户设备位置生成相关的
改正数值并通过相关的协议进行播发，以提高用户定位精度的技术。
[来源：GB/T 39616-2020，3.3，有修改]
3.6
数据完整率 data integrity ratio
在一定时间内，某一个或几个卫星导航系统的GNSS观测数据中有效数据占理论数据的比率。
3.7
多路径效应 multipath effect
GNSS卫星信号在传播过程中，受一些物体的反射而改变了信号的传播方向、 振幅、 极化以及
相位等，这些变化了的信号到达接收机，与通过直线路径到达接收机的信号产生叠加，从而使观测
量产生误差的效应。
3.8
基线 baseline
两站点采用GNSS接收机同时跟踪相同的GNSS卫星采集数据时，两站点之间观测量组成的向量。
3.9
子网 sub-network
当基准站数量超过数据处理软件计算能力或其他目的需要时，从基准站网中按照一定的规则选
取出部分基准站组成基准站数据处理的集合。
3.10
数据完整性 data integrity
由GNSS观测数据的时长、完整率、中断比率和中断次数等指标组成，全面表示观测数据是否完
好。
3.11
源节点 mountpoint
充当信号源发送原始数据包的网络节点。
3.12
基准站测绘基准维持 station surveying and mapping maintenance
依托卫星导航定位基准站网各类观测数据以及外部测绘基准资料，通过精密处理软件得到基准
站时间序列等数据并加以分析，用于维持基准站网基准的行为。
3.13
事后精密数据处理 post event precision data processing
依托卫星导航定位基准站网原始观测数据、气象数据以及测绘基准成果，与用户提交的各类观
测数据进行事后联合处理，得到用户所需的测绘基准的行为。
3.14
坐标转换 coordinate transformation
利用自然资源主管部门发布的坐标转换参数，利用经过验证的软件将用户提交的原始坐标系下
的坐标成果转换至指定坐标系下的坐标成果的行为。
3.15
高程转换 height transformation
2
DB21/T 4050—2024
利用自然资源主管部门发布的高程转换参数或似大地水准面精化成果，利用经过验证的软件将
用户提交的原始高程基准下的成果转换至指定高程基准下的高程成果的行为。
4
缩略语
下列缩略语适用于本文件。
CGCS2000：2000国家大地坐标系统（China Geodetic Coordinate System 2000）
GNSS：全球导航卫星系统（Global Navigation Satellite System）
GPS：全球定位系统（Global Positioning System）
GLO：格洛纳斯全球导航卫星系统（Global Navigation Satellite System）
GAL：伽利略导航卫星系统（Galileo Navigation Satellite System）
BDS：北斗卫星导航系统（BeiDou Navigation Satellite System）
NTRIP：通过互联网传输RTCM格式数据的协议（Networked Transport of RTCM Protocol）
RINEX：与接收机无关的数据交换格式（Receiver Independent Exchange Format）
RTCM：国际海运事业无线电技术委员会标准协议（Radio Technical Commission Services）
ERP：地球自转参数（Earth Rotation parameter）
DCB：差分码偏差（Differential Code Bias）
IONEX：电离层模型文件（Ionosphere Map Exchange）
5
数据处理
5.1
用途分类
基准站数据处理主要用于基准站测绘基准维持、事后精密数据处理以及相关的运行维护。
参照用途类别，数据处理包括基准站测绘基准维持计算、对外基准计算、坐标转换、高程转换
等。
5.2
基准站测绘基准维持
5.2.1
精度要求
基准站测绘基准维持应满足以下精度要求：
a)
坐标年变化率水平分量中误差不大于 2mm/a；
b)
坐标年变化率垂直分量中误差不大于 3mm/a；
c)
地心坐标各分量年平均中误差不大于 0.5mm。
5.2.2
软件选择
应采用精密数据处理软件。软件应具备多星座解算、第三方产品加载及使用、丰富的参数配置、
自动化及半自动化处理等功能。
5.2.3
信息整理
对基准站网的信息进行整理，获取设备、标志以及测区气象、地质、水文、地震等资料。
5.2.4
子网划分
3
DB21/T 4050—2024
各子网基准站数量应基本一致，空间分布上应有一定的重叠，子网中的基准站分布应尽量均匀。
各子网均应包含不少于5座的共用基准站。共用基准站应根据分布均匀性、质量、等级、有效运
行天数、现势性等指标进行优选，并可根据计算结果进行调整。
5.2.5
观测数据管理
观测数据应根据接收机接收卫星的能力，采用相适应的RINEX版本，按照时段进行存储，应至少
包含观测文件、导航星历文件等；文件名宜包含点号、年积日、时段号等内容，并符合RINEX格式说
明要求。
5.2.6
起算点选择
省级卫星导航定位基准站网应以国家级卫星导航定位基准站网基准站为起算，数量应不少于10
个。
地市级卫星导航定位基准站网应以省级卫星导航定位基准站网为起算，数量应不少于5个。
行业级卫星导航定位基准站网的起算应以其规模而定。地市级卫星导航定位基准站网可完全覆
盖的应以其为起算，无法完全覆盖的应以省级卫星导航定位基准站网为起算，数量不应少于5个。
起算点坐标应为自然资源主管部门发布的坐标基准下的最新计算成果。
涉及新建、改建的基准站网参照上述要求执行。
5.2.7
初始坐标值确定
基准站初始坐标值精度应优于10米。
新建、改建的基准站宜以精密单点定位或差分定位方式给出；已有精确坐标的应以现有精确坐
标为初始坐标值。
5.2.8
起算点检核
应对选取的起算点进行兼容性分析和一致性检验，可采用 Helmert 参数估计、相似变换等方法；
应对不同框架或历元的起算点成果进行归算；涉及多个板块或长时间跨度的数据处理，应考虑板块
运动。
5.2.9
数据质量分析
应采用多种软件对比分析基准站观测数据的数据完整性、周跳比、多路径效应等质量参数。单
星座数据完整率应不低于90%、多路径效应小于0.5米、周跳比应大于200。
5.2.10
数据处理参数
应明确数据处理的参数、时间节点及责任人。应以日解为基本处理单位。原则上当日解应在次
日形成。数据处理参数一旦确定，原则上在年度范围内不允许更改。
5.2.11
基线解算
应使用符合要求的数据进行基线解算，并对解算结果进行质量评价。
5.2.12
整体平差
4
DB21/T 4050—2024
整体平差应在CGCS2000三维基准下进行，结果应包含空间直角坐标、大地坐标、坐标分量、框
架、历元、平差值及其精度值等。
5.2.13
资料整理
应对各类成果进行整理及归档，具体包括以下内容：
a) 项目任务书（合同书）或设计书；
b) 站点信息表；
c) 数据质量分析统计表；
d) 成果表；
e) 基准站网展点图；
f) 数据处理报告、技术总结和成果检查报告；
g) 其它相关资料。
5.3 事后精密数据处理
5.3.1 一般要求
事后精密数据处理的一般要求参见表1，用户应参照执行并提前与服务方沟通。
表 1 事后精密数据处理的一般要求表
指标 级别
B C D E
时段长度 ≥23 小时 ≥8 小时 ≥4 小时 ≥2 小时
单星座同步观测卫 星数量 ≥8 ≥8 ≥16 ≥16
采样间隔/S ≥5 ≥5 ≥1 ≥1
卫星星座 GPS、GLO、GAL、BDS 任意二种或几种 GPS、GLO、GAL、BDS 任意二种或几种 GPS、GLO、GAL、BDS 任意一种或几种 GPS、GLO、GAL、BDS 任意一种或几种
卫星截止高度角 ≥10 ≥10 ≥5 ≥5
仪器观测量 双频或多频伪码及 载波 双频或多频伪码及 载波 双频伪码及载波 双频或单频伪码及 载波
平均重复设站数 ≥3 ≥2 ≥2 ≥2
注 1：当用户指定的规范的指标要求未与本表格中的级别存在直接对应关系时，以时段长度进行对照并取高不取 低，如《城市测量规范》（CJJ/T 8）中的二等静态测量中要求时段长度大于 1.5 小时，而本文件中的 E 级 要求 2 小时，则以本文件的 E 级要求进行约束。 注 2：本文件中约定的卫星星座中，任意一种下默认以 GPS 或 BDS 为优先，任意两种下不做限制，任意三种下应 以 GPS、GLO、BDS 为优先。 注 3：D、E 级不适用于单星座，选用的多星座卫星总数满足表 1 的要求即可。
5.3.2
软件选择
应根据级别采用对应软件。如处理级别为B级及以上时，宜采用高精度数据处理专用软件；如处
理级别为C级及以下时，宜采用商业软件。
所有软件应经过测评或国内同类项目验证。
5
DB21/T 4050—2024
5.3.3
信息整理
对基准站网以及用户提交的测站信息进行整理，获取设备、标志以及测区气象、水利、地震等
资料。
5.3.4
观测数据管理
参照5.2.5要求执行。
5.3.5
起算点选择
应以高等级基准站为起算，数量应以覆盖控制网范围为宜，最低不少于5个，有条件的应将控制
网内的起算点纳入。
起算点数量应与控制网的范围相适应，原则上应包含控制网范围内及外部临近的全部基准站。
起算点坐标应为自然资源主管部门发布的坐标基准下的最新计算成果。
5.3.6
初始坐标值确定
用户测站的初始坐标值精度应优于10米，宜以单点定位、RINEX文件头中的坐标初始值方式给出；
已有精确坐标的应以现有精确坐标为初始坐标值。
5.3.7
起算点检核
提供起算的高等级基准站应以年度方式进行基准维持，其基准已经经过内部一致性检核的，事
后精密数据处理时可不再进行起算点检核。
5.3.8
数据质量分析
应采用多种软件对比分析基准站及用户提交的测站的观测数据的数据完整性、周跳比、多路径
效应等质量参数并提交分析报告。
用户提交的测站的数据完整率应不低于85%、多路径效应小于0.5米、周跳比应大于150。
注：基准站测绘基准维持已经做过分析的不再重复进行数据分析。
5.3.9
数据处理参数
应明确数据处理的参数、时间节点及责任人。具体参数按协议或合同约定参照的规范执行。
受限于级别约定，用户提交的同步站点数量不大，可不再进行分区划分，采用统一处理。
不考虑用户控制网的时段同步观测时长，所采用的基准站网的数据必须为单天数据且不予分割。
5.3.10
基线处理
按协议或合同约定参照的规范执行。应采用国际权威组织提供的第三方精密轨道、精密钟差、
ERP、DCB、IONEX等数据产品作为基线解算的重要支撑文件。
5.3.11
整体平差
平差软件应采用精密数据平差软件或商业软件，具体按协议或合同约定。
5.3.12
资料整理
以项目为单位整理成果资料， 应包括以下内容：
6
DB21/T 4050—2024
a) 项目合同或协议；
b) 站点信息表；
c) 数据质量分析统计表；
d) 成果表；
e) 网图；
f) 数据处理报告；
g) 成果检查报告。
5.4 坐标转换
5.4.1 精度要求
应采用自然资源主管部门掌握的经验收鉴定或精度测试的统一的、权威的转换参数，该精度指
标需对外公开。
基于上述转换参数的转换成果其精度一般应满足内符合优于3cm，个别地市基础测绘成果不理想
时，其精度放宽至5cm。
用户提交的待转换成果的坐标基准应与自然资源主管部门坐标转换使用的坐标基准一致。
5.4.2
软件选择
软件应通过验收鉴定或为国内权威机构所研发，所使用的转换参数需为自然资源主管部门掌握
的统一、权威的转换参数。
5.4.3
信息整理
需对待转换的数据进行整理，获取源坐标系及目标坐标系的椭球参数、中央子午线经度、投影
面升降值、坐标加常数等。
5.4.4
转换方法
根据坐标转换协议或合同约定选择坐标转换方法及参数。
5.4.5
坐标转换及成果检验
应以批量方式进行处理；应对转换结果辅以不低于5%比例的手动抽检复核。
5.4.6
质量评价
应对转换后的坐标成果进行质量评价。质量评价包括转换中误差、转换后残差等，应满足坐标
转换协议或合同的相关要求。
5.4.7
成果整理
以项目为单位整理成果资料，应包括以下内容：
a)
转换协议书或合同；
b)
转换成果文件；
c)
精度说明文件。
5.5
高程转换
7
DB21/T 4050—2024
5.5.1
精度要求
应采用自然资源主管部门掌握的经验收鉴定或精度测试统一的、权威的高程转换参数和似大地
水准面精化成果，该精度指标需对外公开。
基于上述转换参数和似大地水准面精化成果的转换成果其精度一般应满足内符合优于3cm，个别
地市基础测绘成果不理想时，其精度放宽至5cm。
用户提交的待转换成果的高程基准应与自然资源主管部门转换使用的高程基准一致。
5.5.2
软件选择
高程转换软件应通过单独或联合项目的验收鉴定或为国内权威机构所研发，使用省、市、县等
统一、权威的转换方法及参数。
5.5.3
信息整理及规范化
需对待转换的数据进行整理和规范化，获取源高程基准及目标高程基准的定义等。
5.5.4
转换方法确定
根据高程转换协议或合同约定选择高程转换方法及参数。
5.5.5
高程转换及成果检验
应以批量方式进行处理；应对转换结果辅以不低于5%比例的手动抽检复核。
5.5.6
质量评价
应对转换后的高程成果进行质量评价。评价指标包括最大转换中误差、最小转换中误差、平均
转换中误差等。
5.5.7
资料整理
以项目为单位整理成果资料，应包括以下内容：
a)
转换协议书或合同；
b)
转换成果文件；
c)
精度说明文件。
6
服务类别及要求
6.1
一般要求
卫星导航定位基准站网各项服务基于本文件约定的各类数据处理的结果予以实现。
服务按类别分为基准站网基本信息服务、基准站点基本信息服务、产品服务、技术咨询服务等。
6.2
基准站网基本信息服务
6.2.1
内容
基准站网基本信息服务主要包括提供基准站网基本情况、服务接入信息、应用服务等。内容见
表2。
8
DB21/T 4050—2024
表 2 基准站网基本信息服务内容表
类别 内容
基本信息 基准站网名称、备案号、投入运行时间、站点数量、站点分布示意图等
服务接入信息 IP 地址或域名、端口、源节点、网络协议等
应用服务信息 应用服务类型、数据格式、支持的卫星星座等
其它信息 权属单位、负责人、联系方式等
6.2.2
基本要求
应在符合保密要求的前提下，通过提供单位的公开媒介进行对外提供。
6.3
基准站点基本信息服务
6.3.1
内容
基准站点基本信息包括基准站点基本情况、设备信息、网络信息和其它信息等，具体内容见表3。
表 3 基准站点基本信息服务内容表
类别 内容
基本情况 名称、代码、所在地、运行时间、墩标类型、概略坐标、所属基准站网等
设备信息 接收机品牌及型号、天线品牌及型号等
网络信息 网络类型、网络技术等
其它信息 重力观测墩（视情况）、水准标志（视情况）、相关照片等
6.3.2
要求
应在符合保密要求的前提下，通过提供单位的公开媒介进行对外提供。
6.4
产品服务
产品服务是指卫星导航定位基准站网及站点通过观测、加工、生产的各类产品对外进行服务。
根据产品类型，产品服务主要分为原始观测数据产品服务、数据流产品服务、基准产品服务等。
6.4.1
原始观测数据产品服务及要求
原始观测数据产品包括GNSS观测数据、气象数据、倾斜数据等，应满足规范性、完整性、可交
换性等基本要求。原始观测数据产品服务具体内容如表4。
表 4 原始观测数据文件服务内容表
类别 内容
GNSS 观测数据 观测值 伪距、载波相位、多普勒、信噪比等
辅助信息 站名、代码、接收机类型、固件版本、接收机序列号、天线类型、天线罩类型、天线序 列号、天线高及偏心、概略坐标、采样间隔、起始观测时间、结束观测时间、卫星信息、 观测值类型、文件版本号、观测者、跳秒。
气象要素数据 观测时间、温度、湿度、气压等观测值
其它数据 频标设备、倾斜设备等传感器观测生成的原始数据
6.4.2
数据流产品服务及要求
9
DB21/T 4050—2024
数据流产品分为网络实时差分数据流及基准站实时数据流两类。
网络实时差分数据是指利用各基准站提供的实时数据流，通过专业的平台软件进行数据处理，
并根据用户的实时位置对其进行播发的实时定位观测值及其修正值，包括伪距、载波相位、多普勒
等观测值以及电离层、钟差等模型修正值，其一般以国际标准协议格式对外提供，差分数据龄期不
大于1s。
基准站实时数据流是指直接利用各基准站的数据流，包括伪距、载波相位、多普勒等实时定位
观测值。该数据流不通过专业的平台软件进行网络解算模式的数据处理，其一般以国际标准协议格
式对外提供，差分数据龄期不大于1s。
以上数据流服务为授权服务制。
6.4.3
基准产品服务及要求
基准产品服务包含基准站坐标产品服务、坐标时间序列产品服务、基线产品服务、精密轨道及
精密钟差产品服务等。
基准站坐标产品服务包括提供各基准站的坐标数据及其辅助信息，并对观测时间、成果精度等
内容进行说明。具体内容见表5。
表 5 基准站坐标数据服务
类别 内容
坐标数据 站点名称、代码、坐标值等
辅助信息 坐标基准、框架和历元、观测时间、精度等
坐标时间序列服务以基准站坐标与参考值的差值为统计指标，按时间先后顺序排列。参考值一
般为一段时间内坐标的平均值。坐标时间序列的主要内容包括站名、代码、观测时间、坐标变化值
等。坐标时间序列产品应确保坐标框架一致。
基线产品服务是指提供基准站网日解形成的基线文件，用于各行业用户专题分析使用。
精密轨道及精密钟差产品服务是指以基准站网坐标为基准，通过精密定轨软件生成的精密轨道
和精密钟差产品，用于专业级科研分析使用。
以上服务为授权服务制，并须符合相关行业规定和保密规定。
7
服务流程
7.1
一般要求
服务分为公开发布以及协议提供两种方式。
公开发布是通过公开渠道提供服务，用户可访问网站等获得相关信息，基准站点和基准站网服
务应采用该方式。
协议提供是以现场办理或者线上申请等方式提供服务，原始观测数据及基准产品服务应采用该
方式。
7.2
数据流产品服务流程
7.2.1
用户申请
用户应提交申请表，包含单位名称、证件、编号、地址、电子邮箱、经办人、使用目的、设备
名称、型号等，并提交如下申请材料并加盖公章：
