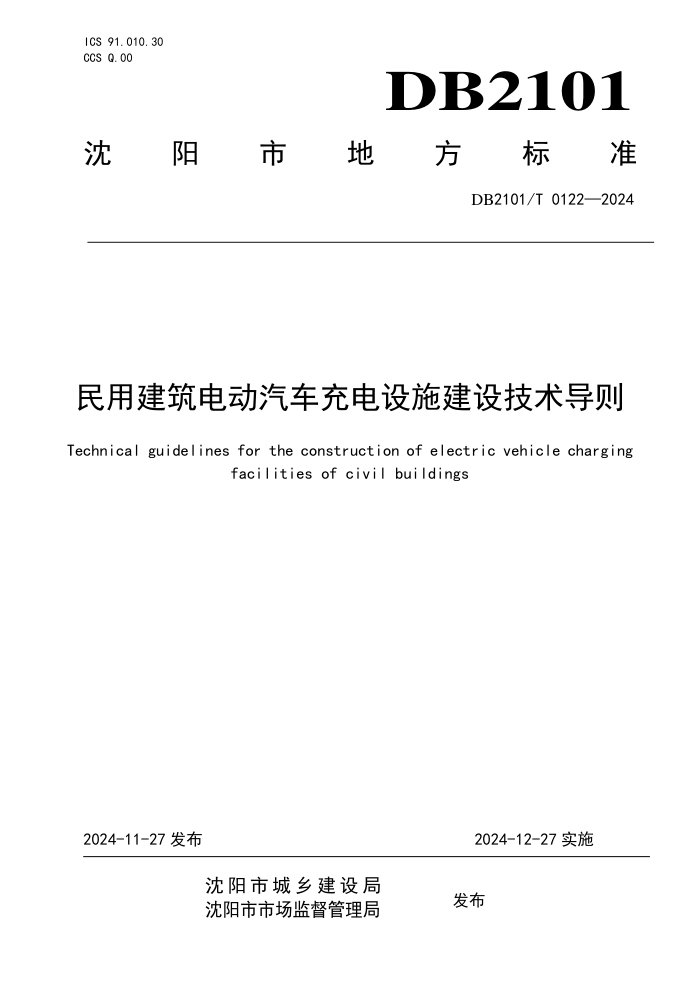

ICS 91.010.30
CCS Q.00 DB2101
沈
阳 市 地 方 标 准
DB2101/T 0122—2024
民用建筑电动汽车充电设施建设技术导则
Technical guidelines for the construction of electric vehicle charging
facilities of civil buildings
2024-11-27 发布
2024-12-27 实施
沈 阳 市 城 乡 建 设 局
沈阳市市场监督管理局
发布
DB2101/T 0122－2024
目次
前言...................................................................................................................................................................II
1
范围............................................................................................................................................................. 1
2
规范性引用文件.........................................................................................................................................1
3
术语和定义................................................................................................................................................. 2
4
基本原则和基本规定.................................................................................................................................3
5
规划选址..................................................................................................................................................... 4
6
充电设备..................................................................................................................................................... 5
7
电气设计..................................................................................................................................................... 6
8
监控系统..................................................................................................................................................... 8
9
配套设施..................................................................................................................................................... 8
10
施工......................................................................................................................................................... 10
11
安全防护................................................................................................................................................. 11
12
竣工验收................................................................................................................................................. 11
I
DB2101/T 0122－2024
前 言
本文件按照GB/T 1.1-2020《标准化工作导则
起草。
第1部分：标准化文件的结构和起草规则》的规定
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由沈阳市城乡建设局提出并归口，同时负责标准的宣贯、监督实施等工作。
本文件起草单位：辽宁省建筑设计研究院有限责任公司、沈阳电力勘测设计院有限责任公司。
本文件主要起草人：赵程博、姚天舒、李树涛、任海燕、张滨、林競、赵哲、孙强、周志广、
姜天舒、赵奇志、刘明岳、孙鹏、吴金凤、邵菲、赵博宇、王文韬、夏智、杨硕、程志全、宫云鹏、
白娜、刘一晗、白文彬、侯敏、贺国晶、尹菲、马颖。
文件发布实施后，任何单位和个人如有问题和意见建议，均可以通过来电、来函等方式进行反
馈。
本文件归口管理部门通讯地址：沈阳市城乡建设局（沈阳市沈河区北站路138号）；联系电话：
024-22565328。
本文件主要起草单位通讯地址：辽宁省建筑设计研究院有限责任公司（沈阳市和平区和平南大
街 84 号）；联系电话：13998165727。
沈阳电力勘测设计院有限责任公司（沈阳市铁西区云峰北街 2-1
号）；联系电话：13609810542。
II
DB2101/T 0122－2024
民用建筑电动汽车充电设施建设技术导则
1
范围
1.1 为贯彻国家节能环保政策，促进电动汽车推广，推动沈阳市电动汽车充电基础设施建设，指导
和规范民用建筑内、外充电设施的设置，制定本导则。
1.2 本导则适用于沈阳市下辖的市辖区、县以及县级市内新建民用建筑电动汽车充电设施建设工程
规划、设计、施工、验收。不适用于特定行业的、独立建设的充电设施，也不适用于换电站、电动
工程汽车等大型电动汽车的充电设施建设以及（不在工信部新能源汽车车型目录）低速电动汽车、
电动摩托车、电动自行车以及电动三轮车等车辆的充电基础设施建设。既有的改建、扩建民用建筑
增设电动汽车充电设施建设工程可参照本导则执行。
2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用
于本文件。
GB 3096 声环境质量标准
GB/T 12325 电能质量供电电压偏差
GB/T 12326 电能质量电压波动和闪变
GB/T 14549 电能质量公用电网谐波
GB 17945 消防应急照明和疏散指示系统
GB/T 18487.1 电动汽车传导充电系统第 1 部分：通用要求
GB 20052 电力变压器能效限定值及能效等级
GB/T 20234.1 电动汽车传导充电用连接装置第 1 部分：通用要求
GB/T 20234.3 电动汽车传导充电用连接装置第 3 部分：直流充电接口
GB/T 27930 非车载传导式充电机与电动汽车之间的数字通信协议
GB/T 29316 电动汽车充换电设施电能质量技术要求
GB/T 51313 电动汽车分散充电设施工程技术标准
GB 50016 建筑设计防火规范
GB 50052 供配电系统设计规范
GB 50053 20kV 及以下变电所设计规范
GB 50054 低压配电设计规范
GB 50057 建筑物防雷设计规范
GB 50058 爆炸危险环境电力装置设计规范
GB 50067 汽车库、修车库、停车场设计防火规范
GB 50084 自动喷水灭火系统设计规范
GB 50093 自动化仪表工程施工及质量验收规范
1
DB2101/T 0122－2024
GB 50108
地下工程防水技术规范
GB 50140
建筑灭火器配置设计规范
GB 50205
钢结构工程施工质量验收标准
GB 50217
电力工程电缆设计标准
GB 50268
给水排水管道工程施工及验收规范
GB 50303
建筑电气工程施工质量验收规范
GB 50343
建筑物电子信息系统防雷技术规范
GB 50720
建设工程施工现场消防安全技术规范
GB 50738
通风与空调工程施工规范
GB 50966
电动汽车充电站设计规范
GB 51309
消防应急照明和疏散指示系统技术标准
GB 51348
民用建筑电气设计标准
GB 55020
建筑给水排水与节水通用规范
GB 55024
建筑电气与智能化通用规范
GB 55037
建筑防火通用规范
DL/T 1198
电力系统电能质量技术管理规定
DL/T 1344
干扰性用户接入电力系统技术规范
DL 5027
电力设备典型消防规程
JJG1148
电动汽车交流充电桩检定规程（试行）
JJG1149
电动汽车非车载充电机检定规程（试行）
NB/T 33001
电动汽车非车载传导式充电机技术条件
NB/T 33002
电动汽车交流充电桩技术条件
NB/T 33007
电动汽车充电站/电池更换站监控系统与充换电设备通信协议
NB/T 33008.1
电动汽车充电设备检验试验规范 第 1 部分：非车载充电机
3
术语和定义
下列术语和定义适用于本文件。
3.1
充电设施 Charging facility
为电动汽车提供电能补给的相关设施的总称，包括充电系统、供配电系统、配套设施等。
3.2
充电设备 Charging equipment
与电动汽车动力蓄电池相连接，并为其提供电能的设备，包括非车载充电机、交流充电桩、直
流充电桩等设备。
3.3
2
DB2101/T 0122－2024
非车载充电机 off-board charger
安装在电动汽车车体外，将交流电能变换为直流电能，采用传导方式为电动汽车动力蓄电池充
电的专用装置。
3.4
充电监控系统 Charging monitoring system
应用计算机及网络通信技术，对充电设施及充电设备进行监视、控制和管理的系统。
3.5
计量计费系统 Metering and billing system
用于实现充电站／电池更换站与电网之间、充电站／电池更换站与电动汽车用户之间的电能结
算的全套计量和计费装置。
3.6
供配电系统 Power supply and distribution system
为充电设施提供电源的电力设备和配电线路组成的系统。
3.7
充电运营管理平台 Charging operation management platform
具备计费、调度等营运功能，基于网络云端数据平台，负责与充电设施通讯，实时获取和记录
充电设备状态信息，并对充电设备进行操作的网络平台。
3.8
有序充电 Orderly charging
通过管理系统对多个充电设备进行充电顺序或充电功率进行调控，确保供电系统负荷不超过限
定值。
3.9
直流充电桩 Dc charging pile
利用直流充电接口，把电网的交流电转化成直流电，输送到电动汽车的快充口，电能直接进入
电池充电的充电桩。
3.10
交流充电桩 Ac charging pile
利用交流充电接口，把电网的交流电输入电动汽车的慢充口，经过汽车内部的充电机把交流电
转成直流电，再输入电池，完成充电的充电桩。
4
基本原则和基本规定
4.1 基本原则
4.1.1 民用建筑电动汽车充电设施的建设应立足于电动汽车产业的技术现状，同时兼顾未来发展，
3
DB2101/T 0122－2024
做到结合现状、适度超前，并留有发展余地。电动汽车充电设施的建设应与区域总体规划、停车场
建设规划及配电网建设相协调，符合消防安全、供用电安全、环境保护的要求，严禁使用国家和地
方明令禁止或淘汰的技术和产品。
4.1.2 民用建筑电动汽车充电设施的规划、设计、施工、验收除符合本导则外，尚应贯彻执行国家
和地方的相关法律、法规和节能环保政策，做到安全可靠、绿色“双碳”、经济合理、使用便利。
4.2 基本规定
4.2.1 民用建筑电动汽车充电设施应能为电动汽车提供安全的充电环境，并在充电过程中实时监控
充电设备，以保证电能安全的从充电设备传输给电动汽车。
4.2.2 充电设施应具备与充电监控系统远程通信的功能。
4.2.3 充电设施宜根据使用情况设置充电运营管理平台，实行智能有序充电，并以一个物业管理区
域为智能有序充电管理基本单元。
4.2.4 既有建筑配建充电设施，供电电源应充分利用已有配电设施；当已有配电设施无法满足容量
要求时，应进行增容改造或采用有序充电方式降低充电容量需求，应优先采用有序充电方式。
4.2.5 新建居民住宅小区配建的停车位应同步建设电动汽车充电设施或预留建设条件。
4.2.6 新建建筑配建的充电设施，应设置视频安防监控系统。摄像头监控范围应覆盖充电区域，监
控信号传至建筑物（群）有人值班的值班室、安防监控室或消防控制室内。既有建筑配建充电设施，
宜处于现有视频监控设施的监控范围内。
4.2.7 电气设备的布置应遵循安全、可靠、适用的原则，并便于安装、操作、搬运、检修、调试。
电气设备的布置应符合 GB 50053 和 GB 50054 等有关规定。
4.2.8 充电设备和供电装置应具备电源紧急切断措施。
5
规划选址
5.1 规划
5.1.1 电动汽车充电设施宜结合电动汽车的充电需求和停车位分布，科学合理地规划充电设施的类
型和容量。
5.1.2 新建建筑物要将预留建设安装条件列入建设规划，并明确配建充电设施停车位比例。新建住
宅小区配建停车位 100%建设充电设施或预留建设条件，与项目同步交付车位中，配建充电设施的数
量不应少于车位总数的 10%。
5.1.3 新建商场、宾馆、医院、办公楼等大型公共建筑物配建停车场和社会公共停车场，按照不低
于车位数量 15%的比例配建充电设施。
5.1.4 已建、改建、扩建的居民住宅小区宜增设电动汽车充电设施。现有停车位配建充电设施，宜
结合电动汽车的充电需求和配电网现状合理规划、分步实施。
5.1.5 住宅小区配建停车位配建的充电设施宜采用交流充电方式。公共建筑物停车场、社会停车场
停车位配建的充电设施宜采用直流充电方式。位于室内的车位配建的充电设施不宜采用直流充电方
式。
4
DB2101/T 0122－2024
5.1.6 电动汽车停车位应设置区别于其他停车位的明显标识。
5.2 选址
5.2.1 充电设施的设置位置，应便于使用、维护及车辆进出。
5.2.2 充电设施的选址宜充分利用就近的供电、消防及防排洪等公共设施。
5.2.3 充电设施的选址应满足设施电源接入的要求。
5.2.4 充电设施的选址不应靠近有潜在火灾或爆炸危险的地方；当与有爆炸或火灾危险的建筑物毗
邻时，应符合现行国家标准 GB 50058 的有关规定。
5.2.5 充电设施选址应满足 GB 3096 的有关规定。
5.2.6 充电设施不宜设在多尘、水雾或有腐蚀性气体的场所。当无法远离时，不应设在污染源风向
的下风侧。
5.2.7 充电设施不宜设在有地势低洼易积水的场所，不应设在厕所、浴室、厨房或其他经常积水房
间等场所的下方，安装电气设备的功能用房不宜与上述场所贴邻，如与其贴邻，应采取防水措施。
5.2.8 充电设施不应设在有剧烈震荡或高温的场所。
5.2.9 充电设施应选在有公用通信网络覆盖的区域。
5.2.10 充电设施的选址应选消防救助力量便于到达的场所。
5.2.11 充电设施的布置应便于车辆充电，并应缩短充电机输出电缆的长度，宜靠墙或柱布置，当无
墙或柱时布置在相邻车位中间。
6
充电设备
6.1 一般规定
6.1.1 选用的充电设备应符合相关的国家产品标准；所有充电设备必须取得具备相应资质的机构出
具的符合标准的产品认证证书或者型式试验报告。
6.1.2 充电系统各部分之间、充电设备与电动汽车之间的通信接口及协议应符合相关国家标准的要
求。
6.1.3 采用分体式结构的非车载充电机，其整流柜宜靠近充电桩布置。
6.1.4 住宅类充电设备应具备定时充电、远程通信功能。
6.1.5 充电设备的输入侧应具备过压保护功能、输出侧应具备过电压、欠电压保护功能，具备输出
过电流和短路保护功能，并有告警提示。
6.1.6 充电设施宜具备本地数据存储功能，充电数据应以记录形式保存在非易失性存储器内并保证
存储数据的正确、连续、完整、有效。
6.1.7 充电设备信息传输线缆应符合国家相关规范。
6.1.8 用于贸易结算的交流充电设备应符合国家计量检定规程 JJG1148 的相关要求。
6.1.9 机械式停车位可设置与其适配的一体化充电设施。
6.2 安装要求
6.2.1 充电设备与充电车位、建（构）筑物之间的距离应满足安装、操作及检修的要求。充电设备
5
DB2101/T 0122－2024
外廓距充电车位边缘的净距不宜小于 0.4m。
6.2.2 充电设备应垂直安装，偏离垂直位置任意方向的误差不应大于 5°。
6.2.3 当充电设备采用落地式安装时，室内充电设备基础应高出地坪 0.05m 以上，室外充电设备基
础应高出地坪 0.2m 以上；设备基础宜大于充电设备长宽外廓尺寸不低于 0.05m；单独安装的充电连
接器，正常状态下水浸时，应满足正常使用且系统绝缘电阻不应降低、人身安全不受影响，其安装
基础可与地面平齐。
6.2.4 当充电设备采用壁挂式安装时，应竖直安装于与地面垂直的墙面，墙面应符合承重要求，充
电设施应固定可靠；设备安装高度应便于操作，设备人机界面操作区域水平中心线距地面宜为 1.5m。
6.2.5 室外充电设备基础底座四周应采取封闭措施，防止小动物从底部进入，同时满足防雨、防积
水要求。必要时可在充电机附近设置防撞栏，其高度不应小于 0.8m。
6.2.6 充电设备安装应预留检修与操作空间，其检修操作面与建（构）筑物之间距离不应小于 0.8m。
6.2.7 室内安装充电设备的防护等级不应低于 IP32，室内有淋水风险以及在室外安装的交流充电设
备防护等级不应低于 IP54。安装在室外的充电桩及充电接口的防护等级在符合防护等级要求外还应
采用必要的防雨、防尘措施。
6.2.8 充电设备应考虑分散布点安装的要求，桩体应安装牢固，安装高度应保证电气连接和人机交
互操作方便，并采取必要的防盗、防撞、防恶意破坏措施。
6.3 交流充电桩
6.3.1 居民自用交流充电桩供电电源应采用 220V 交流电压，采用 220V 交流电压的设备额定电流不
应大于 32A。
6.3.2 交流充电桩的基本构成、外观和结构要求应符合 NB/T 33002 的相关规定。桩体醒目位置应标
识相关操作的说明文字及图形。
6.3.3 交流充电桩应具备过负荷保护、短路保护和漏电保护功能。交流充电桩漏电保护应符合现行
国家标准 GB/T 18487.1 的有关规定。
6.4 非车载充电机
6.4.1 非车载充电机的基本构成、外观和结构要求应符合 NB/T 33001 等相关规定。
6.4.2 充电、通信、人机交互、历史记录与查询、保护和报警等功能应符合 NB/T 33001 等相关规定。
6.4.3 非车载充电机的环境条件、电源要求、耐环境性能、电击防护、电气间隙和爬电距离、电气
绝缘性能、电磁兼容性能、平均故障间隔时间等性能参数，应符合 NB/T 33001 等相关规定。
6.4.4 非车载充电机与监控系统之间的通信协议及充电流程应符合 GB/T 27930 等相关规定。
6.4.5 非车载充电机与监控系统之间的通信协议应符合 NB/T 33007 等相关规定。
6.4.6 充电连接器应符合 GB/T 20234.1 及 GB/T 20234.3 等相关规定。
6.4.7 用于贸易结算的非车载电机应符合国家计量检定规程 JJG1149 的要求。
6.4.8 非车载充电机应符合 NB/T 33008.1 等相关规定。
7
电气设计
6
DB2101/T 0122－2024
7.1 一般规定
7.1.1 本章适用于民用建筑电动汽车充电设施 20kV 及以下供配电系统的设计。
7.1.2 电动汽车充电设施的供配电系统的设计，除应符合本标准外，还应符合现行国家标准 GB 50966、
GB 50052、GB 50053、GB 51348、GB 50054、GB 20052 及 GB 55024 等有关规定，同时符合地方供
电公司相关规定。
7.2 供电系统
7.2.1 分散充电设施宜就近接入电源点。
7.2.2 供电系统的容量应满足充电站内充电、照明、监控、办公等用电设备的负荷需求，并留有一
定裕量。
7.2.3 专为公安电动巡逻车、电力抢修车、为大型国际活动服务的电动汽车及充电设施中断供电将
对公共交通、社会秩序造成较大影响的充电负荷宜按二级负荷考虑，其余电动汽车充电负荷宜按三
级负荷考虑。
7.2.4 低压配电系统接地型式宜采用 TN-S 系统。充电设施接入电网侧接地方式应和电网系统保持
一致。系统设备由 TN 交流配电系统供电时，从总配电柜（箱）开始引出的配电线路必须采用 TN-S
系统的接地形式。
7.2.5 当充电设备总安装容量较大且布置相对集中时宜单独设置变压器。
7.2.6 充电设备的配电回路不应接入与其无关的用电设备。
7.2.7 新建住宅小区应设置电动汽车充电专用的低压供电出线回路。
7.2.8 既有住宅小区进行电力容量扩容申请时，应考虑满足电动汽车充电设施配建标准的电力容量
需求，并应根据电动汽车规模的发展适度超前，应避免反复扩容。
7.2.9 电动汽车直流充电桩按实际设备容量计算用电负荷。除电动汽车直流充电专用区域外，居住
住宅小区内的居民自用充电桩应按交流计算用电负荷，每个充电设施应采用 220V 交流电压，充电功
率不应超过 8kW。
7.2.10 电动汽车直流充电装置不应由居民供电变压器供电，交流充电装置可由居民供电变压器供电。
7.3 配电要求
7.3.1 充电设施配电
7.3.1.1 向末端充电桩供电的配电回路应具有短路、过载保护和剩余电流保护功能，其剩余电流保
护额定动作电流不应大于 30mA，动作时间不大于 0.1s。
7.3.1.2 设有电气火灾监控系统的建筑，充电设施配电系统应设电气火灾监控装置；未设电气火灾
监控系统的建筑，应设置防止电气火灾的剩余电流保护，动作电流宜在 300mA-500mA。
7.3.1.3 新建停车场应将低压电源引至充电车位附近，并应配置配电箱。配电箱至分散充电设施应
预留电缆通道。
7.3.1.4 集中车库应设置独立的电动汽车充电桩总配电箱、电缆分支箱；总配电箱、电缆分支箱安
装的位置应方便后续检修和维护，且不得妨碍车辆的安全通行。
7.3.1.5 低压配电设备及线路的保护应满足 GB 50054、GB 51348 等有关规定。
7
DB2101/T 0122－2024
7.3.1.6 多台交流充电设备的电源接线应考虑供电电源的三相平衡。
7.3.2 配电线路及敷设
高、低压电缆选择应满足 GB 51348、GB 50217 的相关规定。
7.3.3 计量装置
电动汽车充电设施接入电网应明确上网电量计量点。居住区内集中分布的车位或车库，充电桩
计量表箱宜采用多表位集中表箱。居住区内分散分布的车位或车库，在满足供电半径和接入长度的
前提下宜采用多表位集中表箱；无法满足的可独立装表计量，采用单体表箱。
7.4 电能质量
7.4.1 充电设施的供电电压允许偏差值应符合 GB/T12325 中规定。
7.4.2 充电系统向公共电网所注入的谐波电流和引起公共连接点电压的正弦畸变率，应符合现行国
家标准 GB/T 14549 等相关规定；电动汽车充电机所产生的谐波分量，应满足 GB/T 29316 等相关规
定。
7.4.3 当充电系统的自然功率因数满足变压器高压侧功率因数不低于 0.95 要求时，可不加装低压无
功功率补偿装置；当充电系统的自然功率因数达不到要求时，应采取无功补偿措施。
7.4.4 变电站所产生的电压波动和闪变在电网公共连接点的限值应符合国家标准 GB/T 12326 的相关
规定。
7.4.5 当供电电压为 10kV 及以上，充电设施容量大于或等于 630kVA 时，应符合行业标准 DL/T 1198
及 DL/T 1344 等相关规定。
8
监控系统
8.1 一般规定
电动汽车充电设备监控及通信系统根据工程实际需要设置。
8.2 系统功能
8.2.1 对供电状况、电能质量、供电设备运行状态等进行监视和控制。
8.2.2 对充电设备的充电过程进行监视和控制。
8.2.3 对供电、充电等子系统和设备的运行数据进行存储和管理，并预留通信接口。
8.3 设备设置及电源组成
8.3.1 充电设备监控系统的控制室宜与物业管理综合信息平台、安防视频监控或能源监控系统等的
控制室合用。
8.3.2 监控系统宜采用不间断电源装置（UPS）供电。
8.3.3 监控摄像机的监控范围应包括充电区。
9
配套设施
8
DB2101/T 0122－2024
9.1 一般规定
9.1.1 电动汽车充电基础设施的设计应根据建筑工程特点、负荷等级、设备容量、道路交通、安装
环境和环保节能等因素，合理确定设计方案。
9.1.2 电动汽车充电设施总体布置应便于使用、管理、维护及车辆进出，应保障人员及设施的安全。
9.1.3 电动汽车充电基础设施设置应满足以下规定:
－－电动汽车充电基础设施应按照远近期结合、交直流充电结合、分类落实的原则设置；
－－居住建筑停车场、汽车库配建的充电设备以交流、自用充电设备为主，可根据需要配置适
当比例的快充设备；
－－公共建筑停车场、汽车库配建的充电设备应交、直流充电结合。
9.1.4 充电站设置的通风方式应确保充电站相关电气设备在设计工况下安全运行。
9.1.5 通风系统设计参数宜满足以下要求：
－－变压器室：夏季室内温度不高于 40℃；
－－配电室：夏季室内温度不高于 40℃；
－－充电机室：夏季室内温度不高于 40℃；冬季室内温度不低于 5℃；
－－监控室：室内温度 18～25℃。当无法满足温度要求时，宜采用空调降温，温度变化率每小
时不宜超过±5℃：相对湿度宜控制在 45％～75％之间，在任何情况下无凝露产生。
9.2 设备安装
9.2.1 低压开关柜与充电设备之间、充电设备与充电区停车位之间应尽量靠近。
9.2.2 充电设备应靠近电动汽车停车位设置，电动汽车在停车位充电时不应妨碍站内其他车辆的充
电与通行且不应遮挡行车者视线。
9.2.3 充电设备落地安装时不应设置在走廊或疏散通道上。
9.2.4 当采用凌空设置的充电接口时，人员通行、活动或作业场所应保证使用净高要求。
9.2.5 充电设备应采取防撞措施。
9.2.6 电缆接线及敷设、管槽的预埋、安装、接头、封口、桥架应符合国家标准 GB 50303 及 GB 50093
等相关规定。
9.3 土建
9.3.1 电动汽车充电停车位设置应满足国家及地方对停车场（库）的现行规定。
9.3.2 地上充电区域的建筑外观应与周围环境相协调，建筑物内外侧装修材料应选用节能环保型产
品。
9.4 人防
9.4.1 充电设施安装于人防工程，应采用符合国家标准的设备、材料、工艺，并符合防火安全、用
电安全、环境保护、人防防护的要求。
9.4.2 新建人防工程应统筹考虑，统一专用电源引入，实行专缆专用，增设专用配电箱、柜，电源
至充电桩线缆应规范架设。
9.4.3 安装使用充电设施应按照人防设计规范要求安装，不得破坏人防设备设施，不得影响人防工
9
DB2101/T 0122－2024
程防护效能，不得在人防工程围护结构穿墙打洞。
9.4.4 既有人防工程因引入外接电源线缆确实需要穿墙打洞的，或是充电设施安装过程中有影响工
程防护效能的，须由人防工程使用单位按照人防工程改造程序，报请人防主管部门批准后实施。
9.4.5 安装充电设施的位置应合理，不得妨碍人防门正常启闭和维护保养，不得影响人民防空工程
防护功能平战转换。新建人防工程应统筹考虑，统一布局电动汽车充电设施。
10 施工
10.1 一般规定
10.1.1 施工单位具备相关资质，现场施工人员应经相关培训后方可进入现场，特殊工种应提供相关
证件。
10.1.2 施工单位在进场前需完成施工方案的编制。施工组织方案必须按规定程序审批后执行，有变
更时办理变更审批。
10.1.3 施工单位以设计单位提供的图审合格的图纸作为现场依据，明确设计思路和要求，实行自审、
会审（交底）和签证制度，发现施工图有错漏处，应及时将问题提出意见和建议，如需变更设计，
应按照相应程序申报，经相关单位签证认定后实施。
10.1.4 施工单位应有安全生产许可证，具备严格的安全管理体系和安全生产责任制，遵守有关施工
安全、劳动保护、防火、防毒的法律法规，确保施工安全。
10.1.5 工程所用管线、电缆、构（配）件和设备等产品进入施工现场时必须进行现场验收并妥善保
管。现场验收时应检查每批产品的订购合同、质量合格证书、性能检验报告、使用说明书、进口产
品的商检报告及证件等，必要时按国家有关标准进行复检，验收合格后方可使用。
10.1.6 施工单位必须遵守国家和地方政府有关环境保护的法律法规，采取有效的措施控制施工现场
的粉尘、废气、废弃物及噪声、震动等对环境造成污染和危害。
10.1.7 在施工过程中使用的计量器具和检测设备，必须经计量检定合格、校准后方可使用。
10.1.8 施工单位应按照相应的施工技术标准对工程施工质量进行全过程控制，建设单位、设计单位、
监理单位、政府主管部门等各方应按有关规定对工程质量进行管理。
10.2 施工要求
10.2.1 供配电系统施工要求：
－－落地安装的充电设备不应设置在疏散走道或人员密集场所；
－－充电设备不应阻碍行人视线；
－－当充电设备无法落地安装时，充电装置应能保证人员通行、活动的净高要求。
10.2.2 充电设备施工要求：
－－充电设备应按设计图纸进行安装；
－－充电设备正常使用时不带电部分应可靠接地，室外电缆沟、预留套管等管线施工后应采用
防火材料可靠封堵；
－－充电设备应符合国家标准 GB 50720 的相关规定。
10
DB2101/T 0122－2024
10.2.3 监控系统施工要求：
－－充电设备建设场所宜设置安防监控系统，配置要求应满足国家标准 GB 50966 相关要求；
－－充电设备预留管线、缆线接头、电缆沟应符合 GB 50303 的相关规定。
10.2.4 充电设备及配套设施应满足国家规范 GB 50108、GB 50205、GB 50738、GB 50268、GB 55020、
GB 50016、GB 50058 的相关规定。
11
安全防护
11.1 防雷与接地
11.1.1 充电设备的保护接地、工作接地宜充分利用充电设备附近建筑物的公共接地装置。
11.1.2 正常情况下不带电的充电设备金属外壳、支架和底座等金属构件均应与建筑物的接地装置可
靠连接。
11.1.3 根据国家规范 GB 50057 和 GB 50343 的相关要求，充电设备的供电电缆进出建筑物处应设置
SPD 浪涌保护器。
11.1.4 充电设备应就地设置等电位联结。
11.2 消防
11.2.1 根据国家规范 GB 55037、GB 50016、GB 50067、GB 50966、GB 17945、GB 51309、GB/T 51313
的规定，对汽车库和停车场的分类、耐火等级、安全疏散和消防设施合理设置。
11.2.2 充电设施的供配电系统应满足 DL 5027 的相关规定。
11.2.3 根据国家规范 GB 50217 的有关规定，合理选择电缆的防火及阻燃级别。
11.2.4 新建汽车库内配建的充电设施在同一防火分区内应集中布置，且布置在一、二级耐火等级的
汽车库的首层、二层或三层。当设置在地下或半地下时，宜布置在地下车库的首层，不应布置在地
下建筑四层及以下。应设置独立的防火单元，每个防火单元应采用耐火极限不小于 2.0h 的防火隔墙
或防火卷帘、防火分隔水幕等与其他防火单元和汽车库其他部分分隔。当采用防火分隔水幕时，应
符合 GB 50084 的有关规定。当防火隔墙上需设置相互连通的防火门时，应采用耐火等级不低于乙级
的防火门。当地下，半地下和高层汽车库内配建充电设施时，应设置火灾自动报警系统、排烟系统、
消火栓系统、自动喷水灭火系统、消防应急照明和疏散指示标志。
11.2.5 既有建筑物改造配建充电设施宜根据本导则 10.2.4 条的规定，未设置火灾自动报警系统、排
烟设施、消火栓系统、自动喷水灭火系统、消防应急照明和疏散指示标志的地下、半地下和高层汽
车库内不得配建充电设施。
11.2.6 消防车通道以及消防扑救场地上不应设置充电设备。
11.2.7 充电设备安装场所的灭火器配置应根据国家规范 GB 50140 的相关规定进行配置。
11.2.8 设置充电设备的车库，按 GB 50067 的相关要求设置机械排烟系统。
12
竣工验收
12.1 验收内容
11
DB2101/T 0122－2024
12.1.1 非车载充电机验收。
12.1.2 交流充电桩验收。
12.1.3 监控系统验收。
12.1.4 供配电设施验收。
12.1.5 其他部分验收。
12.2 验收合格标准
系统文件及资料齐全；所有软、硬件设备型号、数量、配置均符合项目合同技术协议的要求；
验收必须满足本标准的验收项目、测试方法及要求。
12.3 验收文档资料
验收文档资料应包括：申请文件、技术文件、验收阶段项目建设文件、验收报告文件。
12
