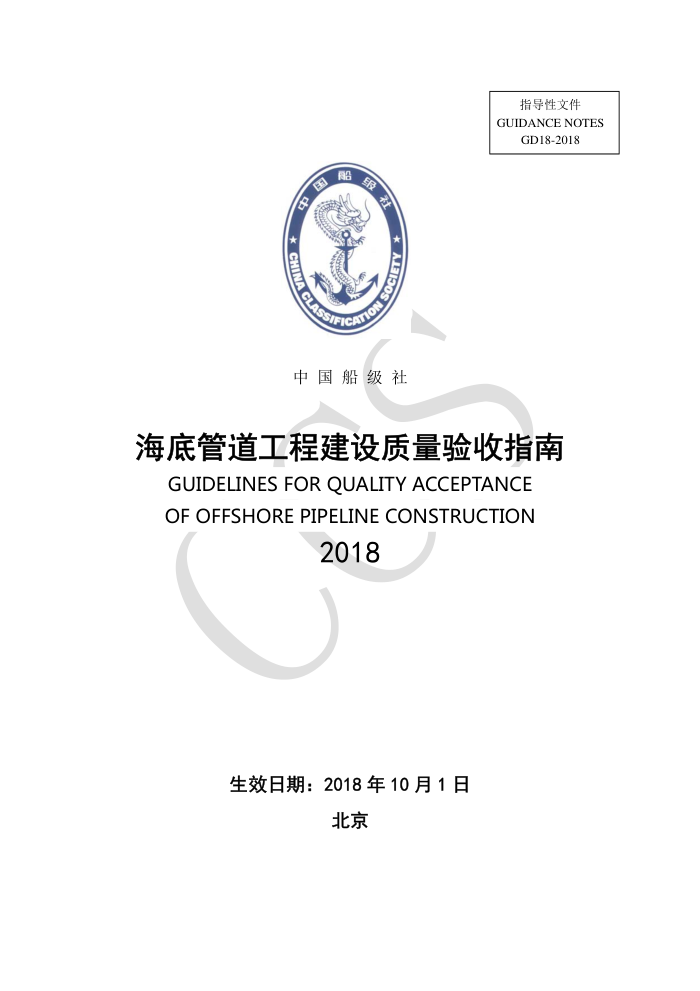

指导性文件 GUIDANCE NOTES GD18-2018
中 国 船 级 社
海底管道工程建设质量验收指南
GUIDELINES FOR QUALITY ACCEPTANCE
OF OFFSHORE PIPELINE CONSTRUCTION
2018
生效日期：2018 年 10 月 1 日
北京
目 录
第 1 章 通 则.............................................................................................................. 1
第 1 节 适用范围................................................................................................ 1
第 2 节 术语及定义............................................................................................ 1
第 3 节 一般要求................................................................................................ 2
第 2 章 海底管道设计阶段的质量验收.................................................................... 5
第 1 节 一般要求................................................................................................ 5
第 2 节 地质资料和环境资料专项验收要求.................................................... 5
第 3 节 海底管道工艺设计成果文件的质量验收............................................ 5
第 4 节 海底管道结构设计成果文件的质量验收............................................ 6
第 5 节 海底管道防腐设计的质量验收.......................................................... 17
第 3 章 海底管道陆地预制接长阶段的质量验收.................................................. 21
第 1 节 一般要求.............................................................................................. 21
第 2 节 海底管道陆地预制接长阶段成果文件的验收.................................. 21
第 3 节 海底管道陆地预制接长过程的质量验收.......................................... 24
第 4 节 陆地完工验收...................................................................................... 31
第 4 章 海底管道安装阶段的质量验收.................................................................. 33
第 1 节 一般要求.............................................................................................. 33
第 2 节 预调查.................................................................................................. 33
第 3 节 海底管道安装设计的质量验收.......................................................... 33
第 4 节 海底管道安装过程的质量验收.......................................................... 37
第 5 节 海底管道安装完工验收文件.............................................................. 40
附录 1 海底管道工程质量验收范围划分表........................................................... 41
附录 2 海底管道结构设计基础数据....................................................................... 48
附录 3 海底管道基本设计/详细设计阶段验收报告 ............................................. 51
附录 4 海底管道建造过程相关报告....................................................................... 52
附录 5 海底管道安装过程相关报告....................................................................... 60
参考文献...................................................................................................................... 77
第 1 章 通 则
第 1 节 适用范围
1.1.1 一般规定
1.1.1.1 本指南可用于指导对中国海域内新建并采用S型铺设方法的碳钢及耐蚀合金复
合管型式海底管道设计、建造和安装的质量检查和验收。其他铺设方法（如 J 型铺设、R 型
铺设和拖管法）可参照本指南的适用内容。
1.1.1.2 本指南为推荐性作法，业主、发证检验机构、承包商可根据实际情况选取本指
南的部分或全部作为工程质量验收标准。
第 2 节 术语及定义
1.2.1 海底管道系统 subsea pipeline system
海底管道系统系指用于输送石油或天然气的海底钢质管道系统的工程设施的所有组成
部分，包括海底管道、立管（动态立管除外）、支撑构件、管道附件、防腐系统、加重层、
泄漏监测系统、报警系统、应急关闭系统和与其相连的海底装置等。
1.2.2 海底管道 subsea pipeline
海底管道指海底管道系统中，于最大高潮时，处于水面以下的管道（立管除外）。该管
道可以全部或部分地悬跨于海床上或放置于海底或埋设于海底面以下。与岸上管道相连的接
岸部分的管段亦作为海底管道的一部分。
1.2.3 立管 riser
立管系指连接海底管道与水上结构物之间的管道。本指南中，主要指在海底的弯管和连
接弯管的垂直管段，垂直管段用管卡固定在海上平台的腿柱或平台导管架的水平弦杆上。
1.2.4 质量验收 quality acceptance
指工程建设成果在建设单位自行质量检查的基础上，业主或发证检验机构依据有关法
律、法规、技术标准、设计文件和合同，共同对建设成果和相关成果文件的安全、环保、适
用、经济等进行检查，并以书面形式对质量达到合格与否做出确认的过程。
1.2.5 重点验收项 primary acceptance items
指在工程建设过程中对质量验收起决定性作用的验收项目，是工程建设的关键步骤，该
验收项目需要业主、发证检验机构等相关方检验、见证和/或签字确认。
1.2.6 一般验收项 secondary acceptance items
指除重点验收项之外的验收项目，是项目进行过程中的常规检查项。
1.2.7 业主 client
指合同情况下的接受方，即工程建设项目的投资方和总承包方。
1.2.8 承包商 contractor
指合同情况下的供方，即由业主或操作者雇用来完成某些工作或提供服务的个人、部门
或合作者。
1.2.9 发证检验机构 certification authority
是指由国家安全生产监督管理总局授予资质的从事海洋石油生产设施发证检验工作的
法人机构。
1
1.2.10 海事保险咨询机构 marine warranty agency
指在海洋结构物装船、运输及海上安装环节中，代表海事保险公司进行技术审核及检验
的机构。以下简称海事保险。
1.2.11 裂纹尖端张开位移 Crack Tip Opening Displacement
裂纹尖端张开位移（CTOD）试验是一种评价材料和焊接接头抗断裂性能的有效方法。通
过计算裂纹尖端附近的张开位移，利用位移外推插值法得到裂纹尖端的应力强度因子的结
果，以评价焊接接头抗开裂性能的优劣。
1.2.12 焊接工艺程序 Welding Procedure Specification
焊接工艺程序(WPS)是指焊接过程中的一整套工艺程序及其技术规定。焊接工艺规程是
为了制造符合规范要求的焊缝而提供指导的、经过评定合格的焊接工艺文件。
1.2.13 焊接工艺评定报告 Welding Procedure Qualification Record
焊接工艺评定报告（WPQR）是指在焊制评定试件时选用的实际焊接参数的记录和无损检
测及机械性能试验的结果等。
1.2.14 节点防腐程序评定试验 Procedure Qualification Test
节点防腐程序评定试验(PQT)是海管项目中用来评定节点防腐材料和施工程序是否满足
规格书要求的一种试验。
1.2.15 节点防腐预生产试验 Pre-Production Test
节点防腐预生产试验(PPT)是海管项目中用来检验施工现场设备状态、人员水平是否满
足要求的一种试验。
1.2.16 耐蚀合金 Corrosion Resistance Alloy
耐蚀合金(CRA)是指复合管内衬层的耐蚀合金材料。
1.2.17 工程临界评估 Engineering Critical Assessment
工程临界评估（ECA）是以断裂力学、弹塑性力学及可靠性系统工程为基础的工程分析
方法。
第 3 节 一般要求
1.3.1 一般规定
1.3.1.1 海底管道工程建设阶段一般分为设计阶段、建造阶段和安装阶段，其中设计阶
段又可分基本设计阶段和详细设计阶段。
1.3.1.2 各阶段验收合格后，业主应出具签署后的验收报告。
1.3.1.3 业主对工程建设各阶段的验收合格不等于免除承包商应承担的责任。
1.3.1.4 验收工作通常由业主和发证检验机构完成。
1.3.1.5 业主验收的内容分重点验收项和一般验收项。
1.3.1.6 业主审图和发证检验机构审图都是设计验收的一部分，本指南只规定了业主审
图的内容和要求，发证检验机构审图按其要求来执行。
建造阶段和安装阶段承包商、业主和发证检验机构验收内容见附录 1（海底管道工程质
量验收范围划分表），业主和发证检验机构在该阶段要求不一致的可根据约定的合同条文或
标准确定，但应满足政府法规的要求。
1.3.2 海底管道设计阶段
1.3.2.1 设计质量管理应有健全的质量管理体系和质量记录文件。
1.3.2.2 设计成果通常由业主和发证检验机构进行验收。
1.3.2.3 设计阶段分为基本设计阶段和详细设计阶段，设计成果文件主要包括设计图
纸、计算分析报告和设计料单，具体设计内容和深度可参见行业标准或企业标准。
2
1.3.2.4 设计质量验收程序：
（1）供业主征求意见（Issued For Comments)版设计成果文件提交给业主征求意见，业
主审查后，将意见返回给设计方，设计方对意见进行回复，并根据意见对成果文件修改升版；
（2）征求业主无意见后，直接升为供业主审批（Issued For Approval）版，正式报业主
审批；
（3）成果文件同时由业主发给发证检验机构进行审查，设计方负责对发证检验机构意
见进行回复。如发证检验机构和设计方有意见分歧，业主应组织协调各方。
（4）发证检验机构和业主对设计成果文件的意见全部关闭后，在文件上加盖业主和发
证检验机构的批准章；
（5）验收合格后，业主应出具签署后的设计验收报告，验收报告的格式见附录 3。
1.3.2.5 设计质量验收应按下列要求进行:
（1）设计成果应符合相关技术规范、规格书、合同和本指南的要求；
（2）设计质量的验收应在设计单位自行检查评定合格的基础上进行；
（3）业主应对基本设计阶段进行验收，对详细设计的验收可根据实际情况安排验收；
（4）阶段验收后，业主应组织设计单位向下一工程阶段的承包商进行技术交底，并形
成会议纪要，验收合格的成果文件由业主正式移交下一工程阶段。
1.3.3 海底管道陆地预制接长阶段
1.3.3.1 陆地预制接长阶段质量管理应有健全的质量管理体系和质量记录文件。
1.3.3.2 陆地预制接长阶段的设计文件和施工工序通常由发证检验机构和业主进行验
收。
1.3.3.3 按照海底管道陆地预制接长流程，质量验收内容可分为陆地预制接长阶段的成
果文件验收、陆地预制过程验收和陆地完工验收三个部分。
1.3.3.4 陆地预制接长成果文件的验收：
（1）陆地预制接长阶段成果文件验收是指对陆地预制接长过程中承包商所编制用于指
导现场施工的程序、报告、图纸、方案等文件的验收；
（2）陆地预制接长阶段设计成果文件中的重点验收文件应提交给业主征求意见，业主
审查后，将意见返回给承包商。承包商对意见进行回复，并根据意见对重点验收文件修改升
版，提交给业主审批。重点验收文件同时由发证检验机构和业主进行审核，承包商负责对重
点验收文件的审核意见进行回复，重点验收文件由发证检验机构和业主批准后在文件上加盖
批准章，批准后的文件发给承包商，用于指导现场施工。
1.3.3.5 陆地预制接长过程验收：陆地预制接长过程验收是指陆地预制接长过程中对材
料、海底管道陆地预制、焊接检验、节点防腐施工及检验等过程的验收。
1.3.3.6 陆地完工验收
（1）陆地完工验收主要包括海底管道陆地预制接长完工状态检查和完工文件的验收；
（2）陆地预制接长完工后，承包商提交完工验收申请，并组织建造人员、检验人员、
发证检验机构及业主根据标准和合同要求，对完工结果进行检验和确认。检验完成后，业主
审核并在阶段完工确认报告上签字确认。终检发现的遗留项应完整、详细地记录在遗留项清
单上，遗留项在移交前应全部关闭；
（3）所有报批的程序文件以及检验报告应提交发证检验机构和业主审核签字并编入最
终完工资料。
1.3.4 海底管道安装阶段
1.3.4.1 海底管道安装设计管理应有健全的质量管理体系和质量记录文件。
1.3.4.2 安装设计成果通常由业主和发证检验机构进行验收。
1.3.4.3 按照海底管道安装流程，海底管道的安装阶段包含预调查、安装设计、海底管
道装船运输、海底管道铺设、立管膨胀弯安装、海底管道挖沟、预调试、后调查等内容。其
中安装设计主要包括安装程序、图纸及计算内容的设计与审批，海底管道装船包括装船准备
（边档焊接）、海底管道堆高计算、绑扎固定。海底管道运输则要进行船舶稳性和固定分析。
海上作业则包括安装计划、作业限制条件、安装流程以及应急程序。
3
1.3.4.4 安装设计文件的验收过程一般有：初版的安装设计成果文件提交给业主征求意
见，业主审查后，将意见返回给设计方，设计方对意见进行回复，并根据意见对成果文件修
改升版，提交给业主供审批，成果文件同时由业主发给发证检验机构进行审核，设计方负责
对成果文件的发证检验机构意见进行回复，成果文件由发证检验机构和业主批准后，在文件
上加盖发证检验机构和业主的批准章，批准后的文件发给施工方，用于后续施工。
1.3.4.5 海底管道安装作业流程中要对海上作业工况，船舶性能参数，海底管道质量和
安全，安装作业可控性进行密切监控，项目组要制定应急预案，对可能发生的应急情况进行
风险监控。
1.3.5 海底管道系统附件及其他材料验收
1.3.5.1 海底管道系统附件及其他材料验收的质量管理应有健全的质量管理体系和质
量记录文件。
1.3.5.2 海底管道系统附件及其他材料验收的质量验收通常由发证检验机构和业主完
成。
1.3.5.3 海底管道系统附件及其他材料验收包括但不限于水泥压块的制作及验收，海底
切断阀、冷弯管、热煨弯头、腐蚀监控装置等构件的验收，收发球筒的制作及验收、保温管
材料的制作及验收等等，这些附件和其他材料的验收应符合规格书的要求。
4
第 2 章 海底管道设计阶段的质量验收
第 1 节 一般要求
2.1.1 海底管道的设计阶段依据管道主设计规范要求进行验收。
2.1.2 海底管道设计阶段的质量验收除满足本章的要求外，还应满足本指南 1.3.2 的要
求。
2.1.3 位于不同海域或不同结构型式的海底管道的设计要求可能不同，需要验收的成果
文件应按海域或结构型式予以区分。例如，南海海域无冰，位于该海域的海底管道系统中的
立管可不计算冰载工况。
2.1.4 设计成果文件主要包括设计图纸、设计报告和设计料单，按照成果文件的重要程
度，可分为重点验收项和一般验收项，设计图纸和报告为重点验收项，设计料单为一般验收
项。
2.1.5 业主应对成果文件进行批准，发证检验机构应按照相关的法规、合同和适用的标
准对设计成果进行审查。
第 2 节 地质资料和环境资料专项验收要求
2.2.1 设计基础数据由业主提供给设计单位，基础数据的准确和齐全是保证设计质量的
前提，也是保证验收合格的前提。
2.2.2 基本设计开始前，业主应对地质资料和环境资料分别进行验收，并将地质资料和
环境条件报告提供给设计单位作为设计依据。
（1）海底管道路由工程地质和物探参数
①工程地质：主要包括土壤参数，应包括钻孔点各层土壤类型、原状土及重塑土的
排水和不排水剪切强度、水下重、土壤的颗粒比重、土壤的含水量、轴向摩擦系
数、纵向摩擦系数，以及海泥电阻率等；
②工程物探：应包括海底管道沿线障碍物（岩石露头、大漂石、沉船、海底装置、
海底电缆和已有海底管道等），穿跨越已有海底管道、电缆和航道情况，沙波、
陡坡、浅层气和不稳定基础，海底沉积物等；
③地震参数：包括地震加速度、地震谱和对应出现概率的特征值。
（2）环境资料
主要包括水深、风、波浪、海流、水位、冰、环境温度（空气温度、海水温度、海底泥
温）、海生物、冲刷、海水密度等海洋水文、海水电阻率、气象数据、海水及沉积物中硫酸
盐还原菌等数据。
2.2.3 用于设计的基础数据来源于海底管道路由勘察地质资料和环境资料，提供给设计
单位的基础数据内容可参考附录 3。
第 3 节 海底管道工艺设计成果文件的质量验收
2.3.1 海底管道工艺设计报告
2.3.1.1 分类
海底管道工艺设计报告按照所输送介质种类不同，分为混输、输油、输水、输气海底管
道工艺设计报告。
2.3.1.2 质量验收
（1）海底管道工艺设计报告应按照表 2.3.1-1 的内容进行质量验收。
海底管道工艺设计报告验收表 表 2.3.1-1
文件名称 验收项 验收标准 基本 设计阶段 详细 设计阶段
5
海底管道 工艺设计 报告 模拟工况种类 与海底管道工艺设计规格书 一致； o o
流程 与平台上部组块工艺相关流 程一致； o o
工况的分析内容 包含对工况的描述以及分析 结论； o o
计算模拟结果 要求经济合理地保障海底管 道内流体的安全流动。 o o
注：“o”表示执行，以下同
（2）保温材料设计料单应按照表 2.3.1-2 的内容进行质量验收。
海底管道工艺保温材料设计料单验收表 表 2.3.1-2
文件名称 验收项 验收标准 基本 设计阶段 详细 设计阶段
海底管道 工艺保温 材料设计 料单 保温管道设计基础参数 与设计基础规格书数据 一致； o
保温半瓦参数 使用在节点处的保温半 瓦尺寸描述准确； o
保温材料性能参数 要求包含节点处和管体 的保温材料密度和导热 系数参数，其数值要求正 确； o
保温材料用量 要求包含节点处和管体 的保温材料重量、半瓦块 数等参数，并计算正确。 o
第 4 节 海底管道结构设计成果文件的质量验收
2.4.1 海底管道结构设计图
2.4.1.1 验收文件
海底管道结构图纸包括主要图纸（海底管道总体布置图、海底管道路由布置图、立管布
置图、膨胀弯布置图、弯管详图、海底管道管体详图）和其他图纸（钻井船避让区详图、海
底法兰连接详图、悬挂法兰详图、锚固件详图、半瓦详图、立管及膨胀弯吊装附件详图、水
泥垫块及吊装框架图）。
2.4.1.2 海底管道总体布置图
（1）海底管道总体布置图是对海底管道整体布置的详细描述，具体内容见以下详细的
验收项；
（2）应按照表 2.4.1-1 的内容，对海底管道总体布置图进行质量验收。
海底管道总体布置图验收表 表 2.4.1-1
文件名称 验收项 验收标准 基本 设计阶段 详细 设计阶段
海底管道 总体布置 图 管道名称、规格、 长度及相对位置 与设计基础规格书及业主提供的 数据一致； o o
管道方向 与业主提供的管道方向及平台位 置一致； o o
6
管道关键点坐标 （起点/转折点/连 接点/切点/终点 等） 与设计基础规格书及业主提供的 油田及管道布置图一致； o o
管道与其他管道/ 海缆等的距离 距离足够满足安装规格书、铺设及 挖沟要求； o o
坐标系描述 与业主提供的坐标系数据一致； o o
平台位置示意图 与业主提供的油田及管道布置图 一致。 o o
注：o 表示基本和详细设计阶段的验收项。
2.4.1.3 海底管道路由布置图
（1）海底管道路由布置图描述的是海底管道路由水深、地质地貌、管道走向、关键点
坐标、悬跨允许长度、跨越位置、挖沟及保护等内容；
（2）应按照表 2.4.1-2 的内容，对海底管道路由布置图进行质量验收。
海底管道路由布置图验收表 表 2.4.1-2
文件名称 验收项 验收标准 基本 设计阶段 详细 设计阶段
海底管道 路由布置 图 路由选择 与路由选择报告一 致，如避开障碍物及 不良地质、易于施工 等； o o
管道信息描述 （包括管径、壁厚、涂层、水 下重量、设计压力及水压试验 压力、附属件位置等） 与业主提供数据及 设计基础规格书数 据一致； o o
管道每公里点（KP 点） 和关键点的坐标 与业主提供的油田 布置图一致； o o
管道悬跨允许长度、跨越位置 及数量 与海底管道总体布 置图的信息及悬跨 计算的数据一致； o o
管道路由水深 与业主提供的路由 勘察报告中水深一 致； o o
沿着管道路由的地形剖面图 与业主提供的路由 勘察报告一致； o o
管道挖沟形式及保护 与挖沟及保护设计 的要求一致； o o
路由弯曲段的水平曲率半径 弯曲半径应满足海 底管道稳定性及铺 设施工的要求。 o o
2.4.1.4 立管布置图
（1）立管布置图纸主要包括立管在平台上的位置、立管界面点、立管卡子位置、法兰
位置等内容；
（2）应按照表 2.4.1-3 的内容，对立管布置图纸进行质量验收。
7
立管布置图验收表 表 2.4.1-3
文件名称 验收项 验收标准 基本 设计阶段 详细 设计阶段
立管 布置图 立管的位置和数量 与设计基础规格书、总体 专业图纸一致； o o
立管卡子标高 满足立管涡激振动计算的 要求； o o
悬挂法兰位置、型式等 信息 满足导管架专业设计悬挂 卡子的要求； o o
立管及附属件参数 (外径/壁厚/等级等) 与设计基础规格书、立管 计算报告一致； o o
立管弯管参数 （外径/壁厚/等级/角度/ 曲率半径） 与弯管图纸一致，曲率半 径满足各阶段通管要求(常 规为 5 倍的直径以上)； o o
立管斜率 与导管架专业一致； o o
干涉 不应与导管架结构干涉。 o o
2.4.1.5 膨胀弯布置图
（1）膨胀弯布置图主要包括膨胀弯在平台附近的布置、关键点坐标及膨胀弯保护等内
容。
（2）应按照表 2.4.1-4 的内容，对海底管道膨胀弯布置图进行质量验收。
海底管道膨胀弯布置图验收表 表 2.4.1-4
文件名称 验收项 验收标准 基本 设计阶段 详细 设计阶段
膨胀弯布置图 膨胀弯走向 1、满足立管及膨胀弯强度计算 要求； 2、满足施工要求； o o
平台位置 （坐标，与真 北方向夹角 等） 与海底管道总体布置图一致； o o
管道及附属件 参数 (外径/壁厚/ 等级等) 与设计基础规格书、立管计算报 告一致； o o
膨胀弯连接点 坐标 与业主提供的油田及管道总布 置图一致； o o
挖沟起始点、 终点坐标(如 有时) 与业主提供的油田及管道总布 置图一致；
o o
膨胀弯保护型 式及范围 满足落物计算、立管计算及施工 的相关要求。 o o
8
注：o 表示基本和详细设计阶段的验收项。
2.4.1.6 海底管道弯管图
（1）海底管道弯管图主要包括弯管参数、管材参数、涂层参数等内容。
（2）应按照表 2.4.1-5 的内容，对海底管道弯管图进行质量验收。
海底管道弯管图验收表 表 2.4.1-5
文件名称 验收项 验收标准 基本 详细
设计阶段 设计阶段
弯管参数
海底管道 （管径/壁厚/等级/弯 与设计基础规格书、立管计算 o
曲半径/弯曲角度/直 报告及立管图纸一致；
弯管图 管段长度）
弯管涂层参数 与设计基础规格书及防腐专 o
业要求一致。
注：o 表示基本和详细设计阶段的验收项。
2.4.1.7 海底管道管体详图
（1）海底管道管体图主要包括海底管道截面、节点焊接型式、管道及涂层基本参数等
内容。
（2）应按照表 2.4.1-6 的内容，对海底管道管体图进行质量验收。
海底管道管体图验收表 表 2.4.1-6
文件名称 验收项 验收标准 基本 设计阶段 详细 设计阶段
海底管道 管体详图 管体截面图参数 与设计基础规格书、防腐专业数据 一致； o o
典型对接焊图参 数 满足焊接施工的要求； o o
防腐涂层、配重 层在管端的预留 量 满足海底管道焊接和检验施工机具 的要求； o o
双层管中间垫 块、空隙及保温 层厚度参数 满足内管能够套入外管的要求。 o o
2.4.2 海底管道其他图纸
2.4.2.1 验收文件
海底管道其他图主要包括钻井船避让区详图、海底法兰连接典型图、悬挂法兰详图、海
底管道锚固件详图、海底管道半瓦详图、立管及膨胀弯吊装附件详图、海底管道水泥垫块及
吊装框架图。
2.4.2.2 质量验收
（1）应按照表 2.4.2-1 的内容，对海底管道其他图纸进行质量验收。
海底管道其他图纸验收表 表 2.4.2-1
文件名称 验收项 验收标准 基本 设计阶段 详细 设计阶段
钻井船 避让区 详图 避让区范围、位置 与业主提供的信息一致； o o
管道布置的位置 避开避让区； o o
管道走向 满足膨胀弯强度计算要 求； o o
9
与法兰连接的管道数据
海底法兰 （管径/壁厚/等级/涂层 与设计基础规格书一致； o o
信息）
连接典型 法兰数据 满足法兰强度要求，与法 o o
图 （磅级/尺寸/涂层等） 兰规格书一致；
与管道连接的法兰类型 满足陆地预制及海上施工 o o
及法兰和管道的距离 要求；
与法兰连接的管道数据
悬挂法兰 （管径/壁厚/等级/涂层 与设计基础规格书一致； o
信息）
详图 法兰数据 满足强度要求，与法兰规 o
（材料等级/尺寸/涂层
格书一致；
等）
与锚固件连接的
海底管道 管道数据 与设计基础规格书一致； o
（管径/壁厚/等级/涂层
锚固件 信息）
详图 锚固件数据 满足强度要求，与锚固件 o
（材料等级/尺寸/涂层
规格书一致；
等）
半瓦数据
海底管道 （管径/壁厚/等级/涂层 与外管一致； o
信息）
半瓦详图
保温材料（如有时） 应满足保温要求； o
立管及膨 吊绳长度、吊点坐标 与吊装计算分析结果一 o
致；
立管、膨胀弯的 o
长度及角度
斜撑的长度、斜撑和卡子 与吊装计算输入一致； o
位置
胀弯吊装
附件详图
管道数据 与设计基础规格书一致； o
（管径/壁厚/等级/涂层
信息）
吊装附件数据
（卡子数、卡子尺寸、螺 与吊装计算输入一致； o
栓数量等）
海底管道 水泥垫尺寸、厚度 满足落物保护的要求； o
水泥垫块
框架数据 满足吊装要求。 o
及吊装框
架图 （材料、尺寸等）
2.4.3 海底管道计算报告
2.4.3.1 验收文件
海底管道结构计算报告包括主要的计算报告（路由选择、在位计算分析、稳定性分析、
正常铺设和挖沟分析、立管和膨胀弯强度分析、跨越分析、隆起屈曲分析、侧向屈曲分析、
不平整度分析报告）和其他计算分析报告（落物分析、立管和膨胀弯吊装分析、悬挂法兰分
析、锚固件分析报告）。
2.4.3.2 海底管道路由选择报告
10
（1）海底管道路由选择报告是为了使管道长度、所用材料和建造费用减至最小，管道
在两个目的地之间的路由走向在可能的情况下应尽量采取直线。然而，路由障碍物、海底形
态、管道跨越、安装与登陆方式的局限等因素都可能使得管线采用弯曲的路由走向。具体包
括管道的最小水平弯曲半径、跨越数量、总体布置、线路选择、登陆方式、路由关键点的坐
标等内容。
（2）应按照表 2.4.3-1 的内容，对海底管道路由选择报告进行质量验收。
海底管道路由选择报告验收表 表 2.4.3-1
文件名称 验收项 验收标准 基本 设计阶段 详细 设计阶段
海底管道 路由选择 报告 管道路由整体布置 避开避让区、抛锚区域； 避开可能引起管道过度悬 空和弯曲的任何低陷和底 部障碍物；避开可能的有 害区域，如凹坑密集区、 水下障碍物等； o o
弯曲路由的 最小水平弯曲半径 管道的最小允许水平弯曲 半径应满足管道稳定性及 铺设的要求； o o
管道路由关键点的坐标 与设计基础规格书、总布 置图、路由图一致； o o
悬跨和跨越数量 悬跨和跨越数量最少，如 需要进行海床处理，应保 证最小处理量。 o o
2.4.3.3 海底管道在位计算分析报告
（1）海底管道在位强度计算分析报告对内压爆破、外压压溃和屈曲传播三种失效形式，
分别计算钢管在各工况下选用不同钢管等级时所需要的最小钢管壁厚；结合项目特点，考虑
一定裕量后，选择初步的壁厚，并结合膨胀分析、地震分析等工况，校核管道在位强度是否
满足规范要求。平管的悬跨分析是计算各工况条件下的管道最大临界悬跨长度，以确保管道
不会因自由悬跨导致失效；
（2）应按照表 2.4.3-2 的内容，对海底管道在位计算分析报告进行质量验收。
海底管道在位计算分析报告验收表 表 2.4.3-2
文件名称 验收项 验收标准 基本 设计阶段 详细 设计阶段
海底管道 在位强度 计算分析 报告 输入数据 （工艺参数、管道参数、 环境参数、土壤参数等） 与设计基础规格书一致； o o
管道壁厚和强度选择 采标规范中对管道内压爆 破、外压压溃、屈曲传播 计算所需的最小壁厚及等 级要求； o o
热膨胀分析 计算管道端部膨胀量，用 于立管及膨胀弯强度分 析； o o
组合工况校核 热膨胀、地震分析等荷载 进行组合，并按照规范进 行校核； o o
悬跨计算 静态和动态悬跨计算的最 小值，作为最小允许悬跨 o o
11
长度。
2.4.3.4 海底管道稳定性分析报告
（1）海底管道稳定性包括侧向稳定性和垂向稳定性。侧向稳定性分析是指管道在自重、
水动力、管土作用等影响下，校核管道的侧向稳定性。管道的垂向稳定性分析，是校核管道
在土壤中可能出现的沉陷或上浮；
（2）应按照表 2.4.3-3 的内容，对海底管道稳定性分析报告进行质量验收。
海底管道稳定性分析报告验收表 表 2.4.3-3
文件名称 验收项 验收标准 基本 设计 阶段 详细 设计 阶段
海底管道 稳定性 分析报告 输入数据 （管道参数、环境参 数、土壤参数等） 与设计基础规格书一致； o o
管道 侧向稳定性分析 满足所采用标准中对分析方法 的要求；当使用分析软件计算 时，也应满足软件的相应要求； o o
管道 稳定性保护措施 需要混凝土配重或挖沟保护； o o
管道垂向稳定性 对于粘土，校核管道是否会发生 下沉和上浮；对于砂土，计算管 道的下沉量。 o o
2.4.3.5 海底管道正常铺设和挖沟分析报告
（1）海底管道正常铺设分析是采用项目选定的铺管船参数进行管道的正常铺设分析，
校核铺管船能否满足铺设要求；挖沟分析是采用管道路由土壤、挖沟深度等参数，校核管道
在挖沟弯曲过程中强度能否满足规范要求；
（2）应按照表 2.4.3-4 的内容，对海底管道正常铺设和挖沟分析报告进行质量验收。
海底管道正常铺设和挖沟分析验收表 表 2.4.3-4
文件名称 验收项 验收标准 基本 设计阶段 详细 设计阶段
海底管道 正常铺设 和挖沟分 析报告 输入数据 （管道参数、船舶参数、 环境参数等） 与设计基础规格书一致； o o
管道的正常铺设分析 分析得到的管道受力结果， 应满足规范校核要求； o o
混凝土配重层的校核 （如有时） 混凝土受力结果应满足最大 许用应变要求； o o
挖沟分析 校核管道在挖沟状态下，强 度满足要求，确定挖沟的深 度及沟型； o o
充水和空管应力校核 满足选用规范衡准要求。 o o
2.4.3.6 立管和膨胀弯强度分析报告
（1）立管和膨胀弯强度分析主要内容包括立管壁厚校核、立管涡激振动计算以及强度
校核。
（2）应按照表 2.4.3-5 的内容，对立管和膨胀弯强度进行质量验收。
12
立管和膨胀弯强度分析验收表 表 2.4.3-5
文件名称 验收项 验收标准 基本 设计 阶段 详细 设计 阶段
立管和膨 胀弯强度 分析报告 输入数据 （工艺参数、管道参数、 环境参数、土壤参数等） 设计参数应与设计基础规格书一 致，膨胀量数据应与在位强度分 析报告一致； o o
模型建立 模型应与设计基础规格书及立管 图纸一致； o o
壁厚校核 采用管道内压爆破、外压压溃、 屈曲传播校核立管壁厚及等级； o o
立管涡激振动分析 计算出立管卡子的位置，提供给 导管架结构专业进行卡子设计； o o
立管及膨胀弯强度校核 对计算结果进行后处理，校核强 度满足规范要求； o o
立管焊颈法兰校核 提取立管焊颈法兰受力，校核法 兰及螺栓强度满足法兰规格书要 求。 o o
2.4.3.7 海底管道跨越分析报告的质量验收
（1）海底管道跨越分析报告是对管道跨越已建管道/海缆或其他海底结构物进行管道的
强度分析。
（2）应按照表 2.4.3-6 的内容，对海底管道跨越分析报告进行质量验收。
海底管道跨越分析验收表 表 2.4.3-6
文件名称 验收项 验收标准 基本 设计阶段 详细 设计阶段
海底管道 跨越分析 报告 输入数据 （工艺参数、管道 参数、环境参数、 土壤参数等） 设计参数应与设计基础规格书一 致； o o
跨越位置、跨越形 式、高度 1、与已建管道/海缆、跨越图纸等 信息一致； 2、跨越支撑结构类型安全可靠， 便于施工； 3、新建管道与已建管道/海缆垂向 净距保证至少 0.3 米； o o
管道强度校核 对计算结果进行后处理，校核强度 满足规范要求。 o o
2.4.3.8 海底管道隆起屈曲分析报告
（1）海底管道隆起屈曲分析主要是计算管道在埋设状态，高温、高压条件下，是否会
发生隆起屈曲，如发生需要采取的措施。
（2）按照表 2.4.3-7 的内容，对海底管道隆起屈曲分析报告进行质量验收。
海底管道隆起屈曲分析验收表 表 2.4.3-7
文件名称 验收项 验收标准 基本 设计 阶段 详细 设计 阶段
海底管道 隆起屈曲 分析报告 输入数据 （工艺参数、管道参数、 环境参数、土壤参数等） 设计参数应与设计基础规格书一 致； o o
13
管道初始缺陷 一般应对初始缺陷高度进行敏感 性分析，通常采用 0.3 米初始缺 陷作为控制工况进行分析； o o
隆起屈曲分析 覆盖土厚度足够抵抗管道隆起屈 曲； o o
隆起屈曲控制措施 措施合理且易于施工，通常的措 施为增大覆盖土厚度。 o o
2.4.3.9 海底管道侧向屈曲分析报告
（1）海底管道侧向屈曲分析主要是计算管道在不埋设状态下，是否会发生侧向屈曲，
如发生需要采取的措施。
（2）按照表 2.4.3-8 的内容，对海底管道侧向屈曲分析报告进行质量验收。
海底管道侧向屈曲分析验收表 表 2.4.3-8
文件名称 验收项 验收标准 基本 设计阶段 详细 设计阶段
海底管道侧 向屈曲分析 报告 输入数据 （工艺参数、管 道参数、环境参 数、土壤参数等） 设计参数应与设计基础规格书 一致； o o
可能性评估 通过管道最大有效轴向力与临 界有效轴向力比较，判断发生 侧向屈曲的可能性； o o
侧向屈曲分析 通过有限元分析模型校核屈曲 会发生，如果发生，评估侧向 屈曲后果是否可接受； o o
侧向屈曲控制措 施 措施合理且易于施工，通常的 措施为挖沟、增加管道配重、 设置侧向屈曲触发装置等。 o o
2.4.3.10 海床不平整度分析报告
（1）海床不平整度分析主要是计算不平整海床上的管道，在安装、水压试验、操作等
不同工况下，管道产生的悬跨会超出许用悬跨值，如果超出后，需要采取的措施。
（2）按照表 2.4.3-9 的内容，对海床不平整度分析报告进行质量验收。
海床不平整度分析验收表 表 2.4.3-9
文件名称 验收项 验收标准 基本 设计阶段 详细 设计阶段
海床不平整 度分析报告 输入数据 （工艺参数、管道 参数、环境参数、 土壤参数等） 设计参数应与设计基础规格 书一致； o o
悬跨长度 管道在不平整海床上的悬跨 值应小于悬跨计算的许用悬 跨值； o o
悬跨处理措施 措施合理且易于施工，海床处 理量和处理费用少，通常的措 施如削平海床波峰、填平海床 波谷等； o o
采取处理措施后 效果 采取措施后重新得到的悬跨 值应在许用范围内。 o o
14
2.4.4 海底管道其他计算分析报告
2.4.4.1 验收文件
海底管道其他分析报告包括落物分析、立管和膨胀弯吊装分析、悬挂法兰分析、锚固件
分析报告。落物分析报告主要是计算管道在落物危险下的失效概率，制定管道的保护措施；
