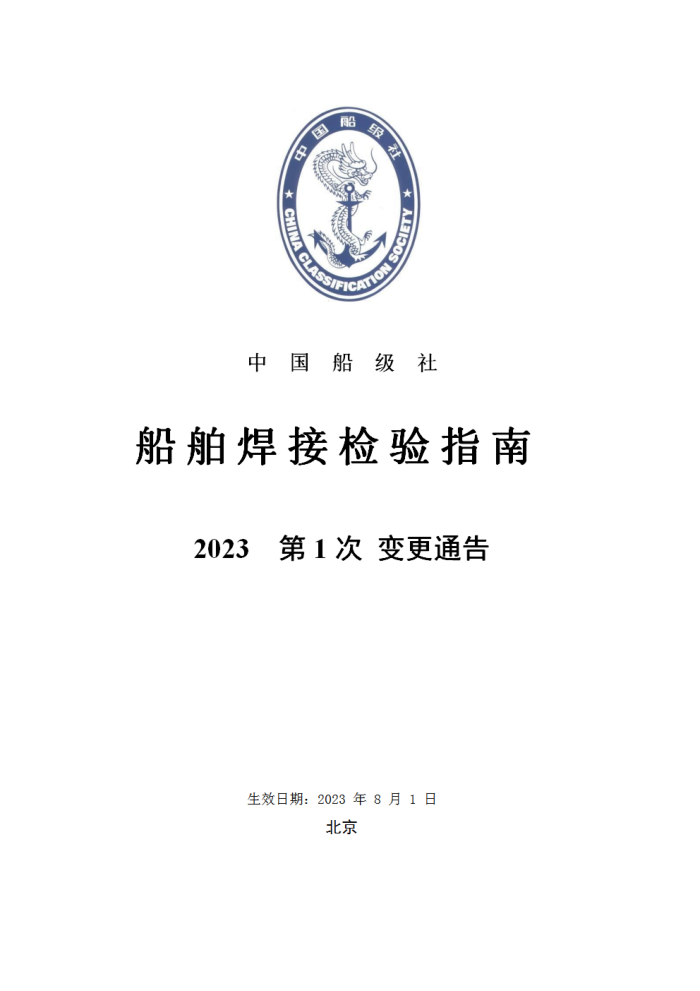

中 国 船 级 社
船舶焊接检验指南
2023 第1次 变更通告
生效日期：2023 年 8 月 1 日
北京
目录
第1章总则…………………………………………………………………………………………………………………………………………………………………………………………………………………………1
第1节通则………………………………………………………………………………………………………………………………………………………………………………………………………………1
第3章焊工及焊接操作者资格考试……………………………………………………………………………………………………………………………………………………………………………1
第1节一般规定………………………………………………………………………………………………………………………………………………………………………………………………………1
第3节焊接操作者考试要求………………………………………………………………………………………………………………………………………………………………………………1
附录3B焊工资格能力认证证书示例……………………………………………………………………………………………………………………………………………………………2
第4章焊接工艺认可………………………………………………………………………………………………………………………………………………………………………………………………………3
第1节一般规定……………………………………………………………………………………………………………………………………………………………………………………………………3
第5章船舶结构焊接工艺设计……………………………………………………………………………………………………………………………………………………………………………………3
第1节一般规定………………………………………………………………………………………………………………………………………………………………………………………………………3
第6章船体结构的焊接…………………………………………………………………………………………………………………………………………………………………………………………………3
第1节一般规定…………………………………………………………………………………………………………………………………………………………………………………………………………3
第7节铜-铝过渡接头的焊接……………………………………………………………………………………………………………………………………………………………………………3
第7章焊接检验………………………………………………………………………………………………………………………………………………………………………………………………………………………3
第1节一般规定………………………………………………………………………………………………………………………………………………………………………………………………………3
第1章总则
第1节通则
1.1.3焊工
1.1.3.1从事船舶和海上设施焊接工作的焊工应经相关知识的专门培训，并通过考试获得焊工资格能力认证证书。
1.1.3.2持有CCS颁发资格能力认证证书的焊工，应在其资格能力认证证书规定的范围内进行相应的焊接工作。
第3章 焊工及焊接操作者资格考试
第1节一般规定
3.1.5焊工资格能力认证证书
3.1.5.1经CCS考试合格的焊工，由CCS颁发《焊工资格能力认证证书》。有关证书的有效期、更新和延期应符合CCS《材料与焊接规范》第3篇第4章的规定。
3.1.5.2各制造厂应对焊工能力认证证书的有效期和适用范围进行控制。
3.1.5.3《焊工资格能力认证证书》的格式参考本章附录3B。实际证书以CCS所发证书为准。
3.1.5.4下列情况应注意焊工资格能力认证证书的填写及适用性：
(1)陶质衬垫单面焊双面成形的焊工资格属“带衬垫”类型，与带钢衬垫单面焊资格相同，不能覆盖无衬垫单面焊双面成形焊工资格；
(2)对3.1.3.3所述组合焊考试证合格后，证书上写明两种焊接方法及各自的厚度。该证书分别适用于打底层焊接方法的单面焊和盖面层焊接方法的双面焊，其厚度适用范围与试件中各自的焊缝厚度相适应。
第3节焊接操作者考试要求
3.3.7证书及有效期
3.3.7.1当焊接操作者通过资格考试后，由CCS颁发资格能力认证证书。各船厂/制造厂对证书的有效期和适用范围负责。
3.3.7.2焊接操作者资格能力认证证书应包含下列内容：
(1)母材、焊接方法、焊接设备或系统、焊接接头类型、焊接位置及其他主要参数的覆盖范围；
(2)有效期满日期；
(3)焊接操作者姓名、出生日期、身份证号及照片；
(4)船厂/制造厂名称。
3.3.7.6经CCS核实符合上述条件后，在焊接操作者资格能力认证证书上签字确认其资格的延续。
附录3B焊工资格能力认证证书示例
WELDER' S QUALIFICATION CERTIFICATE
焊工资格能力认证证书
Welder's name:焊工姓名： Date of birth:出生日期 Photograph照片
Cert. No:证书号： Sex:性别：
Identification No.
身份证号
WPS/pWPS No.
WPS/pWPS编号
Employer's name and address
工厂名称和地址
Date of initial approval初次发证日期 Product type产品类型
This is to certify that the welder has passed the qualification test [/ and re-validation record audit]according to the rules of CCS, and is qualified to undertake welding operation specified inrange of qualification of this certificate.
此证书证明焊工根据本社规范通过了资格考试（/和重新生效记录审核），具有从事此证书规定范围内焊接工作的资格。
Items项目 Test piece试件 Range of qualification适用范围
Welding process焊接方法
Base metal母材
Filler metal type焊接材料类型
Plate / pipe wall thickness板/管壁厚度
pipe outside diameter管子外径
Type of welded joint焊接接头形式
Welding position焊接位置
Revalidation method周期性验证方法
In accordance with Section 4.1.7.4,Chapter4, Part THREE of Rules forMaterials and Welding
选用《材料与焊接规范》第3篇第4章第4.1.7.4 1)□2)□3)□
Other details其他细节
This certificate is issued at __[place] and valid until __[DD/MM/YYYY].
发证地点： ，有效期至：__
Signature/ seal of surveyor: __ Issued on [DD/MM/YYYY].
验船师签名/盖章： __ 签发日期：__
2
第4章焊接工艺认可
第1节一般规定
4.1.4人员资格
4.1.4.1焊接工艺认可试验项目中的无损探伤人员应持有CCS颁发或认可的相应等级的《无损检测人员资格水平认可证书》
第5章 船舶结构焊接工艺设计
第1节一般规定
5.1.2工艺规程与设计要求
5.1.2.1开工建造前，建造方应提供下列技术文件和资料给CCS进行批准和确认。
(1)图纸和支持性文件；
(2)检查和试验计划；
(3)无损检测图；
(4)焊接材料明细；
(5)焊接工艺说明书；
(6)焊接图纸或明细；
(7)焊工资格能力认证证书；
(8)无损检测人员资格水平认可证书。
第6章船体结构的焊接
第1节 一般规定
6.1.3人员
6.1.3.1从事船舶建造的焊接操作人员应持有CCS颁发或认可的《焊工资格能力认证证书》，并从事与证书相适应的焊接工作。
6.1.4焊前准备
6.1.4.4从事定位焊的焊工应由具有焊工资格能力认证证书的焊工担任，定位焊应按批准的焊接工艺规程要求进行，且满足最后焊缝质量要求。
第7节钢-铝过渡接头的焊接
6.7.1一般规定
6.7.1.3从事过渡接头焊接的焊工应经操作培训，分别取得钢和铝合金焊接资格焊工能力认证证书。
第7章焊接检验
第1节一般规定
7.1.3检测机构和人员
7.1.3.5从事现场探伤的无损检测人员应携带在有效期内的资格水平认可证书的持证卡，检测人员从事的工作与资格水平认可证书中的检测方法和等级应一致。
3
