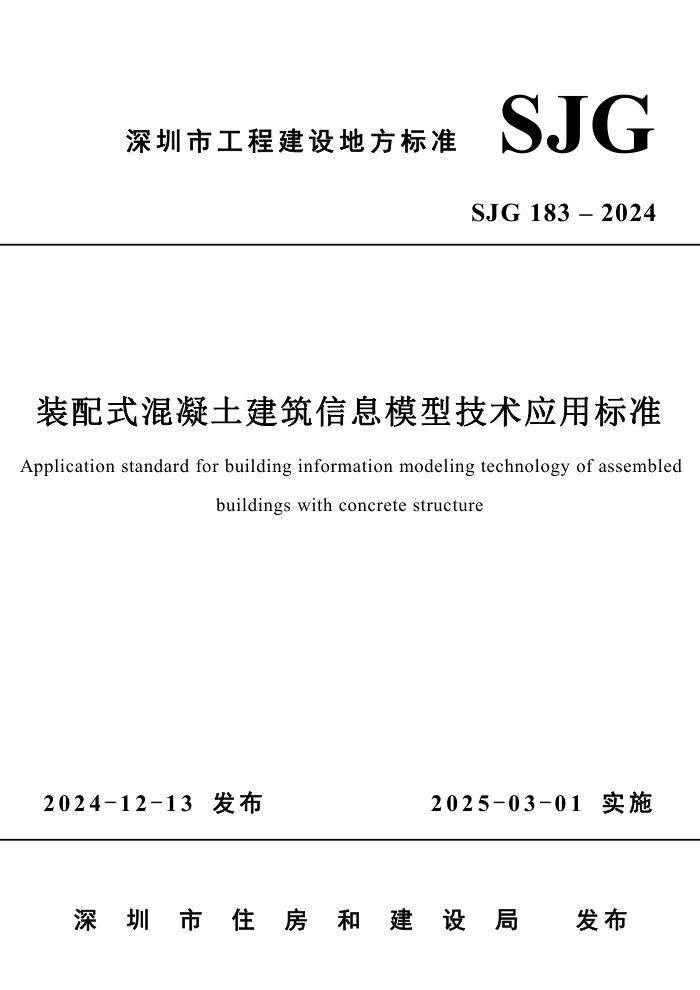

深 圳 市 工 程 建 设 地 方 标 准 SJG
SJG 183 – 2024
装配式混凝土建筑信息模型技术应用标准
Application standard for building information modeling technology of assembled
buildings with concrete structure
20 2 4 -1 2 -1 3
发 布 2 0 2 5 -0 3 -0 1 实 施
深
圳 市 住 房 和 建 设 局 发 布
深圳市工程建设地方标准
装配式混凝土建筑信息模型技术应用标准
Application standard for building information modeling
technology of assembled buildings with concrete structure
SJG 183 - 2024
2024 深
圳
2
前
言
根据《深圳市住房和建设局关于发布 2020 年深圳市工程建设标准制订修订计划项目（第一
批）的通知》（深建设〔2020〕2 号）的要求，标准编制组经广泛调查研究，认真总结实践经
验，参考有关国内外先进标准，结合深圳市的实际，并在广泛征求意见的基础上，编制了本标
准。
本标准主要技术内容包括：1.总则；2.术语；3.基本规定；4.策划阶段；5.设计阶段；6.
生产阶段；7.施工阶段。
本标准由深圳市住房和建设局批准发布，由深圳市住房和建设局业务归口并组织深圳市建
筑产业化协会等编制单位负责技术内容的解释。本标准实施过程中如有意见或建议，请寄送深
圳市建筑产业化协会（地址：深圳市福田区红荔西路莲花大厦 6 楼 608 室号，邮编：
518048），以供今后修订时参考。
本 标 准 主 编 单 位 ：深圳市建筑产业化协会
筑博设计股份有限公司
本 标 准 参 编 单 位 ：中建三局集团（深圳）有限公司
有利华建筑产业化科技(深圳)有限公司
深圳市特区建工科工集团盛腾科技有限公司
深圳市建工集团股份有限公司
中建四局第五建筑工程有限公司
深圳市广胜达建设有限公司
深圳嘉瑞建设信息科技有限公司
重庆筑信云智建筑科技有限公司
本标准主要起草人员：赵宝森
龙玉峰 陈立民 邓文敏 陆荣秀
张
欣
潘志忠
易新亮 张正林 覃 轲 付灿华
许 丰 马志强 杨 科 辛业洪
王君峰
杨尚荣 彭灵栋 范 键 陈艳颜
王清海
张 雷 熊爱国 黄 春 郑喜杰
陈建文
郎宇飞 符举帅 郑永康 江国智
佘
锟 罗兴宇 罗红旭 聂 璐
本标准主要审查人员：刘
畅 吴国勤 张学军 梁志峰 任 斌
郑开峰
刘亚鑫
3
目 次
1 总 则............................................................................................................................................................1
2 术 语............................................................................................................................................................2
3 基本规定........................................................................................................................................................3
4 策划阶段........................................................................................................................................................4
4.1 一般规定.................................................................................................................................................. 4
4.2 组织要求.................................................................................................................................................. 4
4.3 技术要求.................................................................................................................................................. 4
4.4 信息管理及成果评价................................................................................................................................5
5 设计阶段........................................................................................................................................................6
5.1 一般规定.................................................................................................................................................. 6
5.2 模型创建.................................................................................................................................................. 6
5.3 模型应用.................................................................................................................................................. 7
6 生产阶段........................................................................................................................................................9
6.1 一般规定.................................................................................................................................................. 9
6.2 预制混凝土构件....................................................................................................................................... 9
6.3 装配式模板.............................................................................................................................................10
6.4 其它部品部件.........................................................................................................................................10
7 施工阶段..................................................................................................................................................... 12
7.1 一般规定................................................................................................................................................ 12
7.2 模型深化................................................................................................................................................ 12
7.3 施工措施模型创建与应用...................................................................................................................... 13
7.4 施工组织模拟.........................................................................................................................................13
7.5 施工工艺模拟.........................................................................................................................................14
附录 A 深圳市装配式混凝土建筑 BIM 技术应用实施要点.................................................................15
附录 B 装配式混凝土建筑常见工程对象模型单元属性信息表.......................................................... 17
本标 准用 词说明.............................................................................................................................................35
引用标准名录....................................................................................................................................................36
附：条文说明....................................................................................................................................................37
4
Contents
1 General Provisions........................................................................................................................................1
2 Terms...............................................................................................................................................................2
3 Basic Requirements......................................................................................................................................3
4 Planning Phase...............................................................................................................................................4
4.1 General Requirements............................................................................................................................... 4
4.2 Organizational Requirements.................................................................................................................... 4
4.3 Technical Requirements............................................................................................................................ 4
4.4 Information Management and Evaluation of Results................................................................................ 5
5 Design Phases................................................................................................................................................6
5.1 General Requirements............................................................................................................................... 6
5.2 Model Creation..........................................................................................................................................6
5.3 Model Application.....................................................................................................................................7
6 Production Phases.........................................................................................................................................9
6.1 General Requirements............................................................................................................................... 9
6.2 Precast Concrete Elements........................................................................................................................9
6.3 Prefabricated Formwork..........................................................................................................................10
6.4 Other Assembly Parts and Components.................................................................................................. 10
7 Construction Phases................................................................................................................................... 12
7.1 General Requirements.............................................................................................................................12
7.2 Model Deepening.................................................................................................................................... 12
7.3 Creation and Application of Construction Measures Model................................................................... 13
7.4 Simulation of Construction Organization............................................................................................... 13
7.5 Simulation of Construction Technology................................................................................................. 14
Appenddix A Key Points of The Implementation of BIM Technology Application for
Prefabricated Concrete Buildings in Shenzhen...........................................................15
Appenddix B Table of Unit Attribute Information for Common Engineering Object Models of
Prefabricated Concrete Buildings.................................................................................. 17
Explanation of Wording in This Standard..................................................................................................35
List of Quoted Standards............................................................................................................................... 36
Addition:Explanation of Provisions............................................................................................................37
5
1
总
则
1.0.1
为贯彻执行国家、省市装配式建筑相关政策，落实深圳市装配式混凝土建筑信息模型技
术应用的有关工作要求，提高装配式混凝土建筑信息模型技术应用效率和效益，制定本标准。
1.0.2
本标准适用于建筑信息模型技术在深圳市装配式混凝土建筑项目建设全过程中策划、设
计、生产、施工阶段的应用。
1.0.3
装配式混凝土建筑信息模型技术应用除应符合本标准外，尚应符合现行国家、行业、广
东省、深圳市有关标准的规定。
1
2.0.1 建筑信息模型 2 术 语
building information modeling，building information model（BIM）
在建设工程及设施全生命期内，对其物理和功能特性进行数字化表达，并依此设计、施
工、运营的过程和结果的总称。简称模型。
2.0.2 生产信息模型 building information model in production process
在部品生产阶段应用的建筑信息模型，包括深化设计成果及部品生产过程中的数据信息。
简称生产模型。
2.0.3 预制混凝土构件模具 precast concrete component mold
根据设计图纸要求，采用钢材、铝材等材料制成，在工厂用于预制混凝土构件成型的模
板。
2.0.4 装配式模板 assembled formwork
采用钢材、铝材等材料通过工厂化生产的标准化定型模板及连接配件组成的模板体系，可
在施工现场组装、拆卸，且可重复使用和回收利用。
2.0.5 射频识别技术 radio frequency identification（RFID）
利用射频信号实现非接触式的数据采集与自动识别的技术。
2.0.6 集成式卫生间 integrated bathroom
吊顶、地面、墙面、洁具、设备及管线等通过集成设计、工厂生产，并在现场主要采用干
式工法施工完成的卫生间。
2.0.7 整体卫生间 unit bathroom
由顶板、防水底盘、壁板及支撑龙骨构成独立主体框架，并与洁具、设备及管线等在现场
组装或整体吊装的集成式卫生间。
2.0.8 BIM 信息协同管理平台 BIM collaborative management platform
一种基于云计算技术的软件平台，用于协调和管理建筑信息模型的创建、共享和协作。
2
3
基 本 规 定
3.0.1
装配式混凝土建筑项目各阶段 BIM 技术应用的工作要求及输出成果应满足表 3.0.1 的
规定。
表 3.0.1
装配式混凝土建筑项目各阶段 BIM 技术应用总览
阶段 工作要求 输出成果
策划阶段 建设单位组织项目参与单位进行 BIM 实施整体策划，确定 BIM 实施的目标深度、应用范围、技术标准、技术要点， 并制定各阶段模型的验收和评价办法，组织 BIM 信息协同 管理平台的建设与管理 项目 BIM 实施整体策划方案验 收与评价办法
设计阶段 设计单位创建设计模型，作为建设全过程 BIM 技术应用的 初始数据来源，并应用模型提高设计质量、验证设计成果 在生产、施工阶段的可行性 设计模型 设计图纸 预制混凝土构件工程量统计表 碰撞检查及设计优化报告
生产阶段 生产单位以设计模型为基础，创建预制混凝土构件模具及 装配式模板模型，并结合施工需求深化预制混凝土构件及 其他部品部件模型，应用模型模拟生产、预拼装、场内吊 运及存放等，并输出生产数据 生产模型 加工图 预制混凝土构件、预制混凝土构 件模具及装配式模板工程量统计 表 配件表 生产模拟视频
施工阶段 施工单位以设计模型为初始数据来源，结合生产模型进行 模型深化，并结合装配式混凝土建筑施工措施、施工组织 及施工工艺进行模型深化与应用；利用模型对施工场地、 施工进度、施工资源、穿插流水施工等施工组织进行模拟 分析；利用模型对现浇连接节点、预制混凝土构件吊运、 预制混凝土构件安装、标准层穿插流水等施工工艺进行模 拟分析；利用模型指导现场施工并利用模型进行施工过程 的信息化动态管理；提供与竣工图纸以及工程实体相符的 竣工模型 施工模型 施工模拟视频 预制混凝土构件工程量统计表 施工进度计划 竣工模型
3.0.2
项目建设过程中应做好各阶段 BIM 信息和应用的衔接，并应满足 BIM 数据的完整性、
准确性和可传递性，各阶段信息及数据交付要求应满足现行地方标准《广东省建筑信息模型应
用统一标准》DBJ/T 15-142、《建筑工程信息模型设计交付标准》SJG 76 的有关规定。
3.0.3
项目建设过程中应使用 BIM 信息协同管理平台进行数据传递、信息交互及 BIM 实施工
作。
3.0.4
预制混凝土构件信息编码在项目建设全过程 BIM 技术应用中应保持一致。
3.0.5
各参与单位应在项目建设过程中持续维护和更新模型，并应保证模型和相关成果的有效
性。
3.0.6
装配式混凝土建筑 BIM 技术应用应符合本标准附录 A 的有关规定，实施单位可对照拓
展要点进一步扩大 BIM 技术应用深度及范围。
3.0.7
装配式混凝土建筑项目模型应根据实际采用的装配式技术项，制定项目模型单元属性信
息表，模型单元的 BIM 深度应符合本标准附录 B 的有关规定。
3
4
策 划 阶 段
4.1
一 般 规 定
4.1.1
装配式混凝土建筑项目 BIM 实施应由建设单位主导与管理，其他 BIM 实施参与单位应
在建设单位的管理下开展 BIM 实施工作。
4.1.2
项目策划阶段，应由建设单位组织或委托第三方单位进行项目 BIM 实施整体策划。
4.2
组 织 要 求
4.2.1
建设单位应根据项目各参与单位的职责进行 BIM 实施工作分工与组织落实。
4.2.2
建设单位应明确项目各参与单位的 BIM 实施组织要求，应明确各参与单位的岗位角
色、责任与义务以及 BIM 实施团队和人员的能力要求。
4.2.3
建设单位应负责组织建立项目 BIM 技术应用体系，规范各参与单位的技术要求，明确
各阶段及各参与单位的成果目标。
4.3
技 术 要 求
4.3.1
建设单位应明确装配式混凝土建筑项目的技术指标要求。
4.3.2
建设单位应根据项目各阶段特点制定 BIM 技术应用要点，各阶段主要 BIM 技术应用要
点应符合表 4.3.2 的规定。
表 4.3.2
各阶段主要 BIM 技术应用要点
BIM 实施阶段 主要 BIM 技术应用要点
设计阶段 模型创建和生成图纸
模型可视化分析和展示
碰撞检查及设计优化
预制混凝土构件工程量统计
装配式专项计算
生产阶段 模型深化及应用
预制混凝土构件模具及装配式模板模型创建
预制混凝土构件、预制混凝土构件模具 及装配式模板工程量统计表
碰撞检查分析
施工阶段 模型深化及应用
预制混凝土构件工程量统计
施工措施模型创建与应用
施工组织模拟
施工工艺模拟
竣工模型与信息验收
项目成果文件归档
4
4.4
信息化管理要求
4.4.1
建设单位与项目各参与单位应利用 BIM 技术进行信息协同与管理和成果数字化移交。
4.4.2
项目竣工验收交付成果应包含数据库、电子文件和纸质文件，交付成果应与工程实体保
持一致，并应注明电子文件的使用环境和条件。
4.4.3
建设单位应对项目竣工验收交付成果进行质量控制、成果验收、评价与归档。
4.4.4
建设单位应组织项目 BIM 信息协同管理平台的建设与管理，各参与单位应基于 BIM 信
息协同管理平台进行信息交换与共享。
5
5
设 计 阶 段
5.1
一 般 规 定
5.1.1
设计模型应作为项目 BIM 技术应用的初始数据来源，模型应与其设计成果一致，并应
具有可追溯性。
5.1.2
模型应统一数据格式，并应满足各专业协同设计、BIM 信息向生产及施工阶段传递使
用的可延续性要求。
5.1.3
设计阶段 BIM 技术应用流程应符合图 5.1.3 的规定。
图 5.1.3
设计阶段 BIM 技术应用流程图
5.2
模 型 创 建
5.2.1
模型宜在初步设计阶段开始创建。
5.2.2
模型创建应根据项目实际需求创建预制混凝土构件、集成式厨房、集成式卫生间、标准
化户型、全装修、机电以及单元式幕墙等模型。
5.2.3
模型应包含场地模型，场地模型应表达下列内容：
1
建设用地范围与地下室范围；
2
建筑单体及相关信息；
3
市政道路、消防车道；
4
其他应包含的信息。
5.2.4
预制混凝土构件模型的创建应包含下列内容：
1
预制混凝土构件模型应与主体现浇部分进行颜色区分，标准化预制混凝土构件应按类别
进行颜色区分；
6
2
预制混凝土构件模型应包含构件的几何信息与非几何信息，并应包括预制混凝土构件细
部节点、钢筋、门窗、幕墙等预留预埋信息，预制混凝土构件模型主要内容应符合表 5.2.4 的
规定。
表 5.2.4
预制混凝土构件模型主要内容
类别 模型元素 几何信息 非几何信息
预制混凝 土构件 梁、板 、柱、墙、飘 窗、阳 台、楼梯等预制件 几何尺寸（长、宽、高、直径）和定 位（轴线、标高） 编号、颜色、功能、材质、类型、材料 及其强度等信息
预埋构件 预 埋 管 、 预 埋 螺 栓 等 预 埋 件，以及预留孔洞 几何尺寸（长、宽、高、直径）和定 位（轴线、标高） 编 号 、 颜 色 、 功 能 、 材 质 、 类 型 、 材 料、机电系统等信息
通用节点 构成节 点的钢筋、混 凝土， 以及预埋件等 几何尺寸（长、宽、高、直径）、定 位（轴线、标高）及排布 编号、颜色、材料、钢筋、节点区预埋 件、连接节点等信息
5.2.5
模型宜采用参数化设计。
5.2.6
集成式厨房、集成式卫生间模型宜包含地面、墙面、天花、柜体、厨卫设备、五金配
件、插座、照明、通风、给排水管线等。
5.2.7
标准化户型模型应独立展示，并应在模型中表达标准化户型的位置、数量。
5.2.8
机电管线模型宜体现末端点位布置。
5.2.9
室内装修模型应体现建筑功能空间的固定面装修和设备设施安装效果。
5.2.10 单元式幕墙模型应按楼层高度创建，并应表达主材、外轮廓，宜表达通用节点。
5.3
模 型 应 用
5.3.1
模型应用应包含下列内容：
1
可视化分析；
2
碰撞检查及设计优化；
3
预制混凝土构件工程量统计表；
4
生成和导出图纸；
5
装配式混凝土建筑专项计算。
5.3.2
可视化分析应包含下列内容：
1
展示预制混凝土构件的组合关系、分布、种类及数量；
2
展示集成式厨房、集成式卫生间的形式、分布、种类、数量以及与主体建筑的相应关
系；
3
展示标准化户型分布、种类及数量；
4
展示装修、机电管线与预制混凝土构件的相应关系；
5
展示单元式幕墙的形式、与主体建筑及预制混凝土构件之间的相应关系。
5.3.3
碰撞检查及设计优化应包含下列内容：
1
主体结构与机电间的碰撞检查；
2
主体结构与室内装修间的碰撞检查；
3
预制混凝土构件、现浇构件、钢筋、预留预埋件间的碰撞检查；
4
集成式厨房、集成式卫生间与主体结构间的碰撞检查及节点优化；
5
单元式幕墙与主体结构间的碰撞检查及节点优化。
5.3.4
模型生成和导出图纸宜包含下列成果：
1
基于模型生成和导出的二维图纸和预制混凝土构件工程量统计表；
2
基于模型直接生成的三维部件图纸；
7
3
基于模型制作的安装流程图。
5.3.5
装配式混凝土建筑专项计算应包含下列内容的统计：
1
竖向构件数量、体积、重量；
2
水平构件数量、水平投影面积、重量；
3
外墙长度，外墙非砌筑、免抹灰长度；
4
内隔墙长度，内隔墙非砌筑、免抹灰长度。
5.3.6
装配式混凝土建筑专项计算宜包含下列内容的统计：
1
竖向构件、水平构件应用比例；
2
围护墙及内隔墙非砌筑、免抹灰应用比例；
3
户型面积、层高、数量等，单一户型应用比例；
4
标准化户型面积、层高、数量等，标准化户型应用比例；
5
预制及非预制混凝土构件部分采用装配式模板工艺的表面积；
6
主体施工工艺、装修和机电、信息化应用、工程总承包模式等非计算数据可人工输入。
8
6
生 产 阶 段
6.1
一 般 规 定
6.1.1
生产模型应以设计模型为初始数据来源，并应结合施工需求进行模型深化。
6.1.2
生产阶段 BIM 技术应用流程应符合图 6.1.2 的规定。
图 6.1.2
生产阶段 BIM 技术应用流程图
6.1.3
预制混凝土构件、预制混凝土构件模具、装配式模板与其他标准化部品部件生产前收集
的资料应包含下列内容：
1
设计模型及施工相关资料；
2
平面布置图及模型要求；
3
典型节点设计要求及相关节点大样；
4
预留、预埋信息；
5
室内装修及机电管线图纸。
6.1.4
生产阶段应复核设计信息和施工资料，并应在此基础上进行模型深化。
6.1.5
生产阶段应进行碰撞检查分析、编制碰撞检查报告。
6.1.6
生产模型应满足施工阶段使用的可延续性要求，且宜用于指导工厂自动化生产。
6.2
预制混凝土构件
6.2.1
预制混凝土构件模型应根据项目实际需求深化下列内容：
1
预制混凝土构件的配筋、混凝土性能指标信息；
2
与现浇部分钢筋、混凝土的连接方式、位置和形式；
3
机电管线、线盒、预埋连接件等；
4
脱模、吊运使用的临时预埋件；
5
固定支撑的预留孔洞及预埋件。
6.2.2
模型深化时，预埋件及预留孔洞应避开主要受力钢筋部位，不同种类预埋件应避免碰
撞。
9
6.2.3
构件模型深化时应同步创建预制混凝土构件模具模型并应输出模具工程量统计表。
6.2.4
模型应用应包含下列内容：
1
生成预制混凝土构件加工图及配件表；
2
统计预制混凝土构件工程量；
3
生产工艺模拟；
4
构件运输模拟。
6.2.5
生产工艺模拟应用宜包含下列内容：
1
模具组装和拆卸过程模拟；
2
钢筋骨架成型模拟；
3
混凝土浇筑过程模拟；
4
预制混凝土构件场内吊运及存放；
5
三维可视化交底。
6.3
装配式模板
6.3.1
装配式模板模型应满足模板设计、生产、预拼装、施工和仓储物流全过程的技术应用要
求。
6.3.2
装配式模板模型应包含下列内容：
1
装配式模板覆盖范围以及相应支撑、连接、加固体系等；
2
编码及标识信息；
3
与预制混凝土构件的连接方式、加固措施；
4
支撑的设置。
6.3.3
装配式模板模型应用应包含下列内容：
1
生成加工制造图及生产清单；
2
统计装配式模板施工范围内的工程量及模板使用面积；
3
根据安装顺序进行装配式模板的分区打包及安装模拟；
4
指导预拼装。
6.4
其它部品部件
6.4.1
装配式混凝土建筑生产阶段其他部品部件可包含集成式厨房、集成式卫生间、单元式幕
墙等。
6.4.2
集成式厨房与集成式卫生间模型应根据项目需求深化下列内容：
1
与现浇部分钢筋、混凝土的连接方式、位置和形式；
2
机电管线、线盒、预埋连接件等；
3
吊运使用的临时预埋件；
4
固定支撑的预留孔洞及底座平台；
5
室内装修材料及做法。
6.4.3
单元式幕墙模型应包含构件的几何信息与非几何信息，内容应符合表 6.4.3 的规定。
10
表 6.4.3
单元式幕墙模型主要内容
类别 模型元素 几何信息 非几何信息
主材 面材、龙骨等主要系统构成材料 几何尺寸（长、宽、高、直径、厚 度、规格）和定位（轴线、标高） 颜色、材质、材料强度、构造样式、类 型、材料、型号等信息
