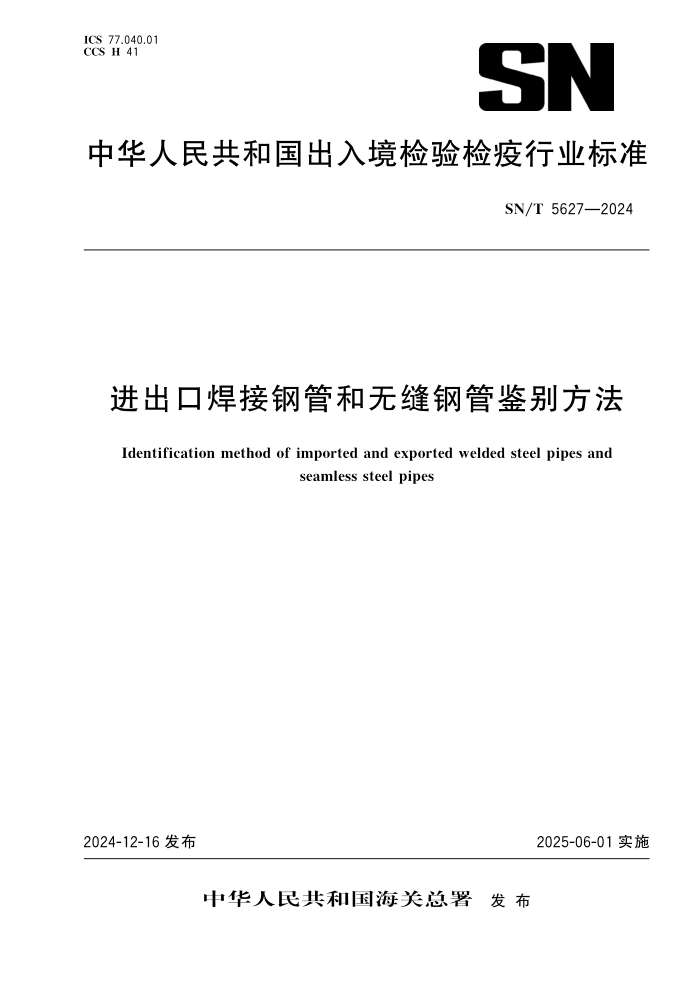

ICS 77.040.01
CCS H 41
SN
中华人民共和国出入境检验检疫行业标准
SN/T 5627—2024
进出口焊接钢管和无缝钢管鉴别方法
Identification method of imported and exported welded steel pipes and seamless steel pipes
2024-12-16发布 2025-06-01实施
中华人民共和国海关总署 发 布
SN/T 5627—2024
前 言
本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由中华人民共和国海关总署提出并归口。
本文件起草单位：中华人民共和国上海海关工业品与原材料检测技术中心。
本文件主要起草人：吉静、徐凌云、郅惠博、王彪、李洪涛、王磊、凌浩宇。
SN/T 5627—2024
进出口焊接钢管和无缝钢管鉴别方法
1 范围
本文件描述了进出口焊接钢管和无缝钢管的鉴别方法。
本文件适用于HS税目为7304、7305和7306项下的进出口焊接钢管和无缝钢管的鉴别。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 13298 金属显微组织检验方法
GB/T 30062 钢管术语
SN/T2412.3 进出口钢材通用检验规程 第3部分：取样部位和尺寸
SN/T2412.4 进出口钢材通用检验规程 第4部分：制样要求
3 术语和定义
GB/T 30062界定的以及下列术语和定义适用于本文件。
3.1
钢管 steel pipe(steel tube)
两端开口并具有中空封闭断面，且长度与断面周长通常具有比较大比例的一种钢材。
注：在动力管道，工艺管道和输送管道用途中，内外介质进行热量交换用途的钢管通常使用“tube”，如锅炉中的水冷壁管、过热器管、再热器管；介质输送用途的钢管通常使用“pipe”，如石油天然气、蒸汽、水等流体介质的输送钢管。在其他用途中，“tube”和“pipe”的使用通常没有区分。
[来源:GB/T 30062—2013,2.1.1]
3.2
无缝钢管 seamless steel pipe
采用钢坯经穿孔，或穿孔后轧制（拔制、挤压、扩制、顶压、锻造），或锻造后机加工方法制造，不带焊缝的钢管。
[来源:GB/T 30062—2013,2.2.1]
3.3
焊接钢管 welded steel pipe
钢板或钢带接边被机械压力卷曲成型在一起并经焊接而成，具有焊缝的钢管，简称焊管。
[来源:GB/T 30062—2013,2.2.2]
4 方法原理
焊接钢管的焊缝区域和无缝钢管在外观、尺寸和显微组织上均有一定的差异。本方法通过检测焊
1
标准
SN/T 5627——2024
接钢管和无缝钢管典型外观形貌、尺寸和显微组织图片等来进行综合鉴别。
5 鉴别方法
5.1 准备
5.1.1 产品信息能够体现产品的特点，尽可能多地搜集产品信息，如生产国别、牌号、产品标准、生产工艺、产品质保书、价格等，有助于初步判断产品是焊接钢管还是无缝钢管。
5.1.2 检验人员应经过相关培训。
5.2 取样和制样
对于需取样送检的样品，按照SN/T 2412.3规定取全壁厚且全截面管段试样，按照SN/T 2412.4规定制样。
5.3 外观检验
采用目视或者放大镜检查钢管内外壁外观一周。由于焊接钢管的焊缝相对比较粗糙，高低起伏较大，因此若发现管体存在与其他部位不一致的条状凸起，则初步判断为焊接钢管。典型的焊接钢管和无缝钢管的外观照片见附录A.
5.4 尺寸检验
采用壁厚千分尺或超声测厚仪对钢管壁厚进行测量。测量结果根据焊接钢管和无缝钢管的现有工艺水平，作为鉴定参考。
5.5 组织检验
按照GB/T13298对钢管横截面进行磨抛和浸蚀，并观察一周的组织。无缝钢管的一周组织应该是均匀的，无明显差异的；焊接钢管会出现焊缝组织。焊缝和周围组织及常见的焊缝金相组织照片见附录B.
6 结果判定
6.1 钢管外观存在明显的条状凸起的，或钢管横截面一周存在焊缝组织的，判断为焊接钢管。
6.2 钢管外观无条状凸起，且钢管横截面一周的显微组织均匀的，判断为无缝钢管。
、
SN/T 5627—2024
附 录 A
（资料性）
典型的焊接钢管和无缝钢管的外观照片
典型的焊接钢管和无缝钢管的外观照片见图A.1~图A.3.
图 A.1
无缝钢管外观
图A.2 直焊接钢管外观
标准
SN/T 5627—2024
图A.3 螺旋焊接钢管外观
SN/T 5627—2024
附 录 B
（资料性）
焊缝和周围组织及常见的焊缝金相组织照片
B.1 焊缝和周围组织
焊缝及周围组织示意图见图B.1.
1
2
3
4
标引序号说明：
1----焊缝；
2——熔合区：
3————热影响区：
4----母材。
图B.1 焊缝及周围组织示意图
焊缝及周围组织如下：
a）母材(base material),被焊接的钢带、钢板材料的统称；
b）焊缝(weld seam)，焊件经焊接后所形成的结合部分，分为有填充金属焊缝和无填充金属焊缝；
c） 热影响区(heat affected zone)，焊缝附近的母材受到热循环作用后（但未熔化）形成一个金相组织和机械性能不同于母材的区域；
d） 熔合区(fusion zone)，焊接接头横截面宏观腐蚀所显示的焊缝轮廓，是焊缝与母材的分界和过渡区域。
B.2 常见的焊缝金相组织
常见的焊缝金相组织见图B.2.
、
标准
SN/T 5627—2024
0000 um
图 B.2 焊缝金相组织
SN/T 5627—2024
……
图 B.2 焊缝金相组织（续）
标准
