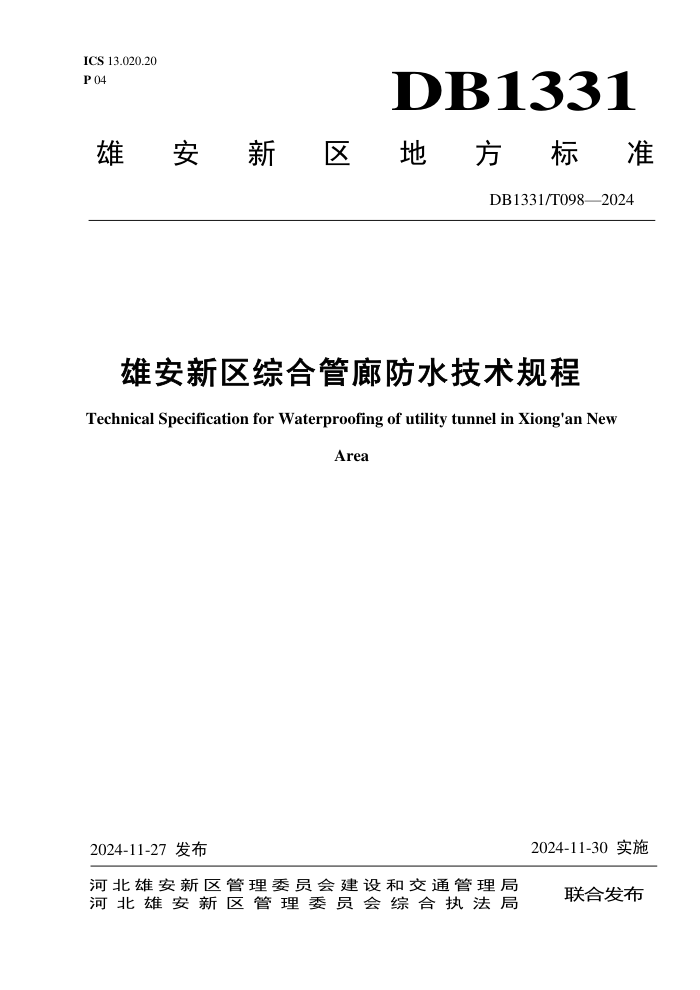

雄安新区综合管廊防水技术规程
Technical Specification for Waterproofing of utility tunnel in Xiong'an New
Area
2024-11-27 发布
2024-11-30 实施
河 北 雄 安 新 区 管 理 委 员 会 建 设 和 交 通 管 理 局 河 北 雄 安 新 区 管 理 委 员 会 综 合 执 法 局 联合发布
雄安新区地方标准
雄安新区综合管廊防水技术规程
Technical Specification for Waterproofing of utility tunnel in Xiong'an New Area
DB1331/T098-2024
批准部门：河北雄安新区管理委员会综合执法局
施行日期：2024 年 11 月 30 日
2024 雄安
河北雄安新区管理委员会综合执法局
关于发布《雄安新区市政公用工程绿色评价标准》等 6 项
雄安新区地方标准的公告
2024 年第 5 号
河北雄安新区管理委员会综合执法局发布了《专利转化路演指引》《专利价
值评估技术规范》2 项雄安新区地方标准，会同河北雄安新区管理委员会建设和
交通管理局联合发布了《雄安新区市政公用工程绿色评价标准》《雄安新区综合
管廊防水技术规程》2 项雄安新区地方标准，会同河北雄安新区管理委员会生态
环境局联合发布了雄安新区地方标准《土壤环境背景值》，会同河北雄安新区管
理委员会公共服务局联合发布了雄安新区地方标准《雄安新区企业跨省市迁移一
件事服务规范》，现予以公告(详细目录见附件)。
本公告可通过中国雄安官网(www.xiongan.gov.cn)“政务信息”中进行查询，
标准文本可从标准图书馆网站(http://www.bzsb.info)中。
附件：批准发布的雄安新区地方标准目录。
河北雄安新区管理委员会综合执法局
2024 年 11 月 27 日
附件
批准发布的雄安新区地方标准目录
序号 标准编号 标准名称 提出单位 起草单位 发布日期 实施日期
1 DB1331/T 096-2024 雄安新区市政公用工程绿 色评价标准 河北雄安新区管理委员 会建设和交通管理局 中国市政工程华北设计研究总院有 限公司、雄安新区管理委员会建设 和交通管理局、雄安新区建设工程 质量安全检测服务中心 2024-11-27 2024-11-30
2 DB1331/T 097-2024 土壤环境背景值 河北雄安新区管理委员 会生态环境局 河北雄安新区管理委员会生态环境 局、生态环境部土壤与农业农村生 态环境监管技术中心、河北百润环 境检测技术有限公司 2024-11-27 2024-11-30
3 DB1331/T 098-2024 雄安新区综合管廊防水技 术规程 河北雄安新区管理委员 会建设和交通管理局 北京城建设计发展集团股份有限公 司、中国雄安集团基础建设有限公 司、天津市政工程设计研究总院有 限公司 2024-11-27 2024-11-30
4 DB1331/T 099-2024 雄安新区企业跨省市迁移 一件事服务规范 河北雄安新区管理委员 会公共服务局 河北雄安新区管理委员会公共服务 局、中国标准化研究院、国投中标 质量基础设施研究院有限公司 2024-11-27 2024-11-30
5 DB1331/T 100-2024 专利转化路演指引 河北雄安新区管理委员会 综合执法局 河北雄安新区管理委员会综合执法 局、邯郸职业技术学院、雄安国创中 心科技有限公司 2024-11-27 2024-11-30
6 DB1331/T 101-2024 专利价值评估技术规范 河北雄安新区管理委员会 综合执法局 河北雄安新区管理委员会综合执法 局、邯郸职业技术学院、中国卫星 网络集团有限公司 2024-11-27 2024-11-30
前 言
根据河北雄安新区管理委员会改革发展局《关于印发2023年雄安新区地方标准
第三批立项项目计划的通知》的要求，规程编制组经广泛调查研究，认真总结实践
经验，参考有关国际标准和国外先进标准，结合雄安新区实际情况，在广泛征求意
见的基础上，制定本规程。
本规程的主要技术内容是：1.总则；2.术语；3.基本规定；4.结构自防水；5.
专项防水设计；6.防水施工技术要求；7.验收与管理；8.综合管廊渗漏治理要点；
9.附录。
本规程由河北雄安新区管理委员会建设和交通管理局负责管理，北京城建设计
发展集团股份有限公司负责具体技术内容的解释。在执行过程中如有意见和建议，
请寄送至北京市西城区阜成门北大街5号，邮编：100037。
主 编 单 位：北京城建设计发展集团股份有限公司
中国雄安集团基础建设有限公司
参 编 单 位：天津市政工程设计研究总院有限公司
北京市市政工程设计研究总院有限公司
南京康泰建筑灌浆科技有限公司
中交第二公路工程有限公司
中交一公局集团有限公司
中铁一局集团有限公司
河北金坤工程材料有限公司
主要起草人员：胡勇红 张利峰 王 斐 张耀东 曾德光 邹志林 邵国鑫
霍 燚 郗文彬 崔 毅 刘文波 贺强强 吴振营 王建博
陈森森 何思洋 兰少锋 张浩若 周海成 汪 胜 赵 欣
王文辉 胡显鹏 董清华 郭 靖 曹岩甫 邵宝照 李斌斌
吴子贺 李君普 朱吉宁 冯克岩 李 坦 马永君 刘 昊
代明杰 张晨龙 金 莎 刘 文 马华兵 张 阳 张洪军
张海威 刘 朴 蔡仁汇 王 超 单宏伟 焦相盼 杜明哲
周翰林 李 瑶 杜亚楠 史记琛 郭志铅
主要审查人员： 许大鹏 卢 明 王建明 李跃飞 刘明军 檀春丽 韩 庚
1
目
次
1 总则............................................................................................................................1
2 术语............................................................................................................................2
3 基本规定....................................................................................................................3
4 结构自防水................................................................................................................4
4.1 一般规定.........................................................................................................4
4.2 设计.................................................................................................................4
4.3 材料.................................................................................................................4
4.4 施工和养护.....................................................................................................6
5 专项防水设计............................................................................................................8
5.1 综合管廊各设计阶段内容及要求.................................................................8
5.2 明挖法现浇混凝土综合管廊..........................................................................8
5.3 预制拼装混凝土综合管廊............................................................................10
5.4 矿山法综合管廊...........................................................................................11
5.5 盾构法综合管廊............................................................................................12
5.6 缆线管沟.......................................................................................................13
5.7 细部构造防水................................................................................................14
6 防水施工技术要求..................................................................................................18
6.1 一般规定.......................................................................................................18
6.2 常用防水材料施工工艺...............................................................................18
6.3 综合管廊接口防水.......................................................................................22
7 验收与管理..............................................................................................................24
7.1 一般规定.......................................................................................................24
7.2 主控项目和一般项目...................................................................................26
7.3 管理与维护...................................................................................................28
8 综合管廊渗漏治理要点..........................................................................................29
8.1 一般规定.......................................................................................................29
8.2 方案与措施...................................................................................................29
9 附录..........................................................................................................................32
2
本标准用词说明..................................................................................................35
条文说明..............................................................................................................36
3
Contents
1 General provision........................................................................................................ 1
2Terminology..................................................................................................................2
3 Basic Provisions........................................................................................................... 3
4 Self-waterproof system of concrete structure............................................................ 4
4.1 General requirements...................................................................................... 4
4.2 Design...............................................................................................................4
4.3 Material............................................................................................................ 4
4.4 Construction and Conserve..............................................................................6
5 Special waterproof design...........................................................................................8
5.1 Different Stages of the Design Process and requirements for Tunnel............. 8
5.2 Cast-in-site utility tunnel with Cut and Cover Method................................... 8
5.3 Precast concrete utility tunnel....................................................................... 10
5.4 utility tunnel with Mining Method.................................................................11
5.5 Tunnel with Shield Method............................................................................ 12
5.6 Cable trench ................................................................................................. 13
5.7 Detail structural position waterproof.............................................................14
6 Technical requirements for waterproofing construction.......................................... 18
6.1 General requirements .................................................................................. 18
6.2 Construction Process of waterproofing material in common use................. 18
6.3 Tunnel interface waterproofing......................................................................22
7 Acceptance and Management.................................................................................. 24
7.1 General requirements.................................................................................... 24
7.2 Main control project and General projects....................................................26
7.3 Management and Maintenance ...................................................................28
8 The main points of tunnel leakage treatment...........................................................29
8.1 General requirements.................................................................................... 29
8.2 Programme and measures............................................................................. 29
4
9 Appendix....................................................................................................................32
Explanation of Wording in this Code of Practice ........................................................35
Explanation of Provisions............................................................................................. 36
5
1 总则
1.0.1 为提高雄安新区综合管廊整体防水技术水平，保障综合管廊防水工程质量，
满足经济社会管理需要，依据有关法律、法规，制定本规程。
1.0.2 本规程适用于雄安新区新建、改建及扩建的混凝土结构综合管廊工程防水
设计、施工、质量验收与维护维修。
1.0.3 创新性的防水材料、技术方法和措施，应进行论证并符合本规范中有关性
能的要求或国家相关规定。
1.0.4 综合管廊工程防水的设计、施工、质量验收及维护，除应符合本规程外，
尚应符合国家现行有关标准的规定。
1
2 术语
2.0.1 混凝土结构自防水 concrete structure self-waterproofing
钢筋混凝土结构通过优化配筋，掺加能改善混凝土抗裂、抗渗的外加剂并优
化混凝土配合比等措施，同时对混凝土接缝等细部构造部位进行密封处理所形成
的具有独立防水功能的刚性防水系统。
2.0.2 复合式结构防水 composite structure waterproofing
围护结构和内衬结构之间设置柔性防水层，不传递剪力的现浇混凝土结构侧
墙防水形式。
2.0.3 分离式结构防水 unattached structure waterproofing
围护结构和主体结构侧墙之间预留的空间，可直接施作侧墙迎水面防水层的
现浇混凝土结构防水形式。
2.0.4 预制拼装混凝土综合管廊
precast concrete utility tunnel
全部或部分构件在工厂预制，现场采用拼装工艺而成的综合管廊工程。
2.0.5 抗窜水性
anti-lateral water migration property
通过防水层与主体结构满粘，阻止水在压力作用下沿粘结界面不定方向流动
的性能。
2.0.6 预埋分区注浆系统 pre-partition and back-filling grout system
用外贴式止水带将防水层与衬砌结构之间的界面分割成独立区域，后期通过
预设的注浆管回填注浆封闭界面空间，以提高矿山法综合管廊防水系统可靠性的
措施。
2
3 基本规定
3.0.1 综合管廊工程防水应遵循“因地制宜、以防为主、防排结合、综合治理”
的原则。
3.0.2 综合管廊工程的防水设计应定级准确，防水方案宜兼顾施工的便利性、环
保性、经济性和可靠性。
3.0.3 综合管廊防水设计工作年限不应低于工程结构设计工作年限。
3.0.4 综合管廊的防水等级和验收标准，应符合现行国家标准《建筑与市政工程
防水通用规范》GB55030 的有关规定，且不应低于二级，并按照乙类工程的标准
验收。
3.0.5 管廊工程以结构自防水为根本，以接缝防水为重点，并辅以外设防水层。
3.0.6 防水材料的性能应与工程使用环境、条件相适应，有害物质限量标准应满
足环保要求。每道防水层厚度应符合防水设防的最小厚度要求。
3.0.7 综合管廊出地面防水层应做好防水永久密封收头及防水层的保护措施。
3.0.8 渗漏治理应满足综合管廊防水验收标准及治理效果长期有效的要求。
3
4 结构自防水
4.1 一般规定
4.1.1 综合管廊迎水面主体结构应采用防水混凝土，并根据防水等级采取相应的
防水措施。
4.1.2 防水混凝土应满足抗渗等级要求。防水混凝土通过调整配合比、掺加外加
剂和掺合料等措施配制而成，抗渗等级不宜小于 P8。特殊环境和工作条件下，
应满足抗裂、抗冻和抗侵蚀性等耐久性要求。
4.1.3 防水混凝土的施工配合比应通过试验确定，试配混凝土的抗渗等级应比设
计要求提高 0.2MPa。
4.2 设计
4.2.1 防水混凝土的环境温度不得高于 80℃；处于侵蚀性介质中防水混凝土的耐
侵蚀要求应根据介质的性质按现行国家标准《混凝土结构设计标准》GB/T50476
执行。
4.2.2 防水混凝土结构底板的混凝土垫层,强度等级不宜小于 C20，厚度不应小于
100mm，在软弱土层中不应小于 150mm。
4.2.3 防水混凝土结构，应符合下列规定：
1 结构厚度不应小于 250mm；
2 迎水面裂缝宽度不应大于 0.2mm，并不得贯通；
3 钢筋保护层厚度应根据结构的耐久性和工程环境选用，并符合现行国家标
准《城市综合管廊技术规范》GB50838 的规定。
4.2.4 综合管廊变形缝间距不应大于 30m，变形缝缝宽值不宜小于 30mm。条件受
限时可采取下列措施：
1 管廊施工工序采用跳仓法施工；
2 在超长管廊段内设置后浇带；
3 加强管廊纵向分布钢筋配置。
4.3 材料
4.3.1 用于防水混凝土的水泥应符合下列规定：
4
1 水泥品种宜选用硅酸盐水泥、普通硅酸盐水泥；
2 在受侵蚀性介质作用下，应按侵蚀性介质的性质选用相应的水泥品种。
4.3.2 防水混凝土中各类材料应符合下列规定:
1 胶凝材料用量应根据混凝土的抗渗等级和强度等级等选用，其总用量控制
在 300kg/m
3~350kg/m
3；当强度要求较高或地下水有腐蚀性时，胶凝材料用量可
通过试验调整；
2 在满足混凝土抗渗等级、强度等级和耐久性条件下，水泥用量不宜小于
260kg/m
3；
3 氯离子含量不应超过胶凝材料总量的 0.1%；
4 管廊工程防水混凝土中各类材料的总碱量不得大于 3.0kg/m
3；拌合物中水
溶性氯离子含量应符合现行行业标准《普通混凝土配合比设计规程》JGJ55 的规
定；
5 粗骨料宜选用坚固耐久、粒形良好的洁净石子；含泥量不应大于 1.0%，
泥块含量不应大于 0.5%；粗骨料的质量要求应符合现行国家标准《建设用卵石、
碎石》GB/T14685 的要求；
6 用于防水混凝土的砂、石应符合现行行业标准《普通混凝土用砂、石质量
及检验方法标准》JGJ 52 的规定。细骨料宜选用坚硬、抗风化性强、洁净的中
粗砂，不应使用未经净化处理的海砂；细骨料含泥量不应大于 3.0%，泥块含量
应满足现行规范和标准要求；细骨料的质量要求应符合国家现行标准《建设用砂》
GB/T14684 的规定；细骨料中氯离子含量应符合现行国家标准《混凝土结构工程
施工规范》GB50666 的规定。
4.3.3 根据工程情况混凝土中可掺入减水剂、防水剂、抗裂密实剂、引气剂等，
其品种和用量应经试验确定，外加剂的技术性能及要求应符合现行国家标准《混
凝土外加剂》GB8076 和《混凝土外加剂应用技术规范》GB50119 的规定。
4.3.4 用于拌制混凝土的水，应符合现行行业标准《混凝土用水标准》JGJ 63 的
规定。
4.3.5 综合管廊后浇带应采用补偿收缩混凝土，其配合比应符合现行行业标准《补
偿收缩混凝土应用技术规程》JGJ/T178 的规定；大体积混凝土配合比应符合现行
国家标准《大体积混凝土施工标准》GB50496 的规定。
5
4.4 施工和养护
4.4.1 防水混凝土的拌合、运输、输送浇筑和养护应符合现行国家标准《混凝土
结构工程施工规范》GB50666 的规定。
4.4.2 防水混凝土不应在有水环境中浇筑。
4.4.3 用于防水混凝土的模板应拼缝严密、支撑牢固。
4.4.4 混凝土结构钢筋保护层的厚度控制宜采用预制钢筋间隔件，并应符合现行
行业标准《混凝土结构用钢筋间隔件应用技术规程》JGJ/T219 的规定。采用水
泥基类钢筋间隔件时，其强度应比构件混凝土的强度等级提高一级，且不应低于
C30。
4.4.5 防水混凝土结构内部设置的钢筋或绑扎铁丝，不应进入保护层。用于固定
模板的工具式螺栓穿过防水混凝土结构时，螺栓上应满焊止水环或采取其他止水
措施。拆模后应清理螺栓头凹坑，并用防水砂浆抹平。
4.4.6 防水混凝土应采用机械振捣，不应漏振、欠振和过振。
4.4.7 底板和顶板的混凝土浇筑后，在混凝土终凝前应及时压光抹平。
4.4.8 混凝土的拆模时间应考虑气候条件、工程部位和养护龄期，并达到混凝土
拆模强度的要求；混凝土带模养护时间不应少于 3d。
4.4.9 混凝土浇筑后应及时进行保湿养护。保湿养护可采用洒水、覆盖、喷涂养
护剂等养护方式。养护方式应根据现场条件、环境温湿度、构件特点、技术要求、
施工操作等因素确定。
4.4.10 防水混凝土的保湿养护应符合下列规定：
1 采用洒水养护时，宜在混凝土裸露表面覆盖塑料薄膜、麻袋或草帘，也可
采用直接洒水或蓄水等方式；洒水养护应保证混凝土处于湿润状态；当日最低温
度低于 5℃时，不应采用洒水养护；
2 采用覆盖养护时，宜在混凝土裸露表面覆盖塑料薄膜、塑料薄膜加麻袋或
塑料薄膜加草帘等方式；塑料薄膜应紧贴混凝土裸露表面，塑料薄膜内应保持有
凝结水；覆盖物应严密，覆盖物的层数应按施工方案确定；
3 采用喷涂养护剂养护时，养护剂应均匀喷涂在结构表面，不应漏喷；养护
剂应具有保湿效果，保湿效果可通过试验确定。
4.4.11 防水混凝土的养护时间不应小于 14d。
6
4.4.12 冬期、高温和雨期施工应符合现行国家标准《混凝土结构工程施工规范》
GB50666 的有关规定。
7
5 专项防水设计
5.1 综合管廊各设计阶段内容及要求
5.1.1 综合管廊开展防水初步设计前，应搜集下列资料：
1 地下水水位变化规律、地下水类型、腐蚀性介质的种类及含量等水文地质
资料；
2 工程地质资料；
3 结构支护形式特点及施工工艺；
4 综合管廊规划、设计和工艺条件；
5 现场施工条件和周边环境。
5.1.2 综合管廊防水初步设计内容宜包括：
1 防水等级和设防要求；
2 防水混凝土的抗渗设计要求；
3 外设防水层设计方案；
4 细部节点的防水措施。
5.1.3 综合管廊防水工程的施工图设计宜包含：
1 防水等级和设防要求；
2 防水混凝土的抗渗等级及施工要求；
3 外设防水层的设置、材料技术指标及施工工艺要求；
4 细部节点的防水构造及大样图；
5 接口、预留防水设计；
6 施工注意事项。
5.2 明挖法现浇混凝土综合管廊
Ⅰ 一般规定
5.2.1 明挖法现浇混凝土结构综合管廊外设防水层设防要求和技术性能应符合现
行国家标准《建筑与市政工程防水通用规范》GB55030 的规定。
5.2.2 综合管廊外设防水层的设置宜符合下列规定：
1 宜采用与主体结构满粘并具有防窜水性能的材料及工艺；
8
2 防水材料相邻使用时，宜满粘；
3 不同种类的防水材料相邻使用时，材料之间应具有相容性。
5.2.3 综合管廊防水设计应符合表 5.2.3 的规定。
表 5.2.3 综合管廊防水做法
防水等级 防水做法 防水混凝土 外设防水层
一级 不应少于 3 道 为 1 道，应选 不少于 2 道
二级 不应少于 2 道 为 1 道，应选 不少于 1 道
注：缆线管沟防水按照实际工程确定，并符合本规程第 5.6 节的规定。
5.2.4 卷材防水层的最小厚度应符合表 5.2.4 的规定。
表 5.2.4 卷材防水层的最小厚度
防水卷材类型 卷材防水层最小厚度（mm）
聚合物 改性沥 青类防 水卷材 热熔法施工聚合物改性防水卷材 3.0
热沥青粘结和胶粘法施工聚合物改性防水卷材 3.0
预铺反粘防水卷材（聚酯胎类） 4.0
自粘聚合物改性防水 卷材（含湿铺） 聚酯胎类 3.0
无胎类及高分子膜基 1.5
合成高 分子类 防水卷 材 均质型、带纤维背衬型、织物内增强型 1.2
双面复合型 主体片材芯材 0.5
预铺反粘防水卷材 塑料类 1.2
橡胶类 1.5
5.2.5 反应型高分子类防水涂料、聚合物乳液类防水涂料和水性聚合物沥青类防
水涂料等涂料防水层最小厚度不应小于 1.5mm，热熔施工橡胶沥青类防水涂料
防水层最小厚度不应小于 2.0mm。当热熔法施工的橡胶沥青类防水涂料与防水
卷材配套使用时，涂料厚度不应小于 1.5mm。
Ⅱ 设计
5.2.6 现浇混凝土综合管廊结构外设防水层应采用耐久、耐水、施工简便、环保
等性能的防水材料。
5.2.7 顶板上有绿化种植且覆土小于 2m 时，应设置耐根穿刺防水卷材层。耐根穿
刺防水卷材应具有耐根穿刺试验合格报告。顶板防水层采用双道卷材防水时，耐
根穿刺防水卷材可替代其中的上道防水卷材。
5.2.8 外设防水层的保护层设计与施工应符合下列规定：
1 施工完成的防水层在验收合格后应及时采取保护措施；
2 保护层施工时不应损坏防水层；
9
3 顶板细石混凝土保护层厚度不应小于 50mm，当采用机械碾压回填时，保
护层厚度不宜小于 70mm，或采用不小于 50mm 厚配置钢筋网片的细石混凝土。防
水层与保护层之间可设置隔离层；
4 底板防水层可设置细石混凝土保护层，厚度宜为 50mm；
5 侧墙防水层的保护层宜采用砌筑砖墙保护，或采用现场喷涂硬泡聚氨酯保
护，硬泡聚氨酯的厚度和性能应满足回填土夯实的要求。
5.2.9 综合管廊结构防水保护层验收合格后，应及时回填。回填作业应符合下列
规定：
1 基坑内杂物应清理干净、无积水。回填土中不应含有石块、碎砖、灰渣、
有机杂物以及冻土；
2 综合管廊两侧回填应对称、分层。综合管廊顶板上部 1000mm 范围内回填
材料应采用人工分层夯实，大型碾压机不得直接在综合管廊顶板上部施工；
3 基底至结构底板以上 500mm 范围、结构顶板以上不小于 500mm 范围的
回填层压实系数应不小于 0.94；其他部位回填土压实度应符合表 5.2.9 的要求。
表 5.2.9 综合管廊回填土压实度
序号 检查项目 压实度（%）
1 绿化带下 ≥90
2 人行道、机动车道下 ≥95
5.2.10 综合管廊位于规划道路红线以内时，路基设计深度范围内的回填方案应依
据道路设计。回填过程中不得破坏已施工的防水层。
5.3 预制拼装混凝土综合管廊
5.3.1 预制构件制作精度应符合设计及有关国家标准的规定。
5.3.2 预制混凝土构件的混凝土强度等级不宜低于 C35。耐久性设计应符合现行
国家标准《混凝土结构耐久性设计标准》GB/T50476 的规定。
5.3.3 垫层混凝土厚度不应小于 100mm。
5.3.4 预制拼装综合管廊接缝防水应符合下列规定：
1 采用弹性橡胶密封垫，可双道设置，其外形应与接缝处沟槽匹配；
2 弹性橡胶密封垫应能完全压入密封沟槽内，密封沟槽的截面面积应为密封
垫截面面积的 1.0~1.5 倍；
10
3 密封垫应达到在计算拼缝最大张开量、设计允许的错台量下设防水位水压
下不渗漏的要求。
5.3.5 预制拼装混凝土综合管廊应加强接缝部位的密封防水措施。
5.3.6 采用承插式接头时，在插口工作面上宜设置两道弹性橡胶密封垫，并应在
其间预留检测孔。
5.3.7 采用纵向锁紧承插接头时，在插口工作面上可设置 1~2 道弹性橡胶密封垫。
当插口工作面上设置一道弹性橡胶密封垫时，应同时在承口端面上设置一道密封
条；其中弹性橡胶密封垫为遇水膨胀橡胶与弹性橡胶复合。
5.3.8 采用钢承插口接头时，承口钢环和插口钢环所用钢板厚度不宜小于 10mm，
并应采取防腐蚀措施。承口钢套环与混凝土之间宜设置遇水膨胀止水条。
5.3.9 弹性橡胶密封垫、密封条应在预制混凝土综合管廊拼装前安装完毕。
5.3.10 预制拼装混凝土管廊可设置或局部设置外设防水层。施工宜符合下列规
定：
1 侧墙及顶板部位外设防水层的施工应在拼接缝检漏合格后进行；
2 拼接缝处宜设置附加防水层，附加防水层的宽度不宜小于 600mm，变形
缝部位附加防水层的宽度不宜小于 1000mm。
5.3.11 预制构件与现浇混凝土连接部位应满足接缝不透水要求。界面处的混凝土
应为粗糙面或设置键槽。
5.4 矿山法结构综合管廊
Ⅰ 一般规定
5.4.1 根据综合管廊的使用功能、地质状况、结构特点、环境条件等因素综合确
定矿山法综合管廊的防排水措施。
5.4.2 防水层应设置在复合式衬砌的初期支护和二次衬砌之间，并在初期支护结
构基本稳定后进行施工。
5.4.3 初期支护表面无明水方可施工防水层。
Ⅱ 设计
5.4.4 外设防水层的设计应符合下列规定：
1 一级设防时，塑料防水板或预铺反粘高分子防水卷材不应少于 1 道，且厚
度不应小于 1.5mm。防水板或预铺反粘高分子防水卷材可与喷涂速凝类防水涂料
11
复合使用；
2 二级设防时，塑料防水板、预铺反粘高分子防水卷材、喷涂速凝类防水涂
料不应少于 1 道；其中预铺反粘高分子防水卷材厚度不宜小于 1.5mm，塑料防水
板厚度不应小于 1.2mm，喷涂速凝类防水涂料厚度不宜小于 2.0mm；
3 塑料防水板、预铺反粘高分子防水卷材施工前，应先在初期支护上施工缓
冲层。
5.4.5 拱顶二次衬砌与防水层之间的空隙应注浆填充密实。
5.4.6 变形缝部位宜设置分区系统。防水等级为一级时，单独使用塑料防水板时
表面宜设置注浆底座系统。
5.4.7 仰拱部位的防水层宜采用厚度不小于 50mm 的细石混凝土保护层。
5.5 盾构法综合管廊
Ⅰ 一般规定
5. 5.1 综合管廊衬砌的管片应采用防水混凝土。管道支吊架固定件应预埋在管片
中。
5.5.2 盾构法综合管廊应根据管廊的功能、使用要求、构造特点、施工条件等进
行防水设计，且应符合下列规定：
1 处于中等及以上腐蚀性地层的混凝土管片迎水面宜涂布外防水涂层，或采
用其它相应的防腐措施；
2 衬砌接缝中应设置弹性橡胶密封垫，螺栓孔应设置密封圈。
5.5.3 管片防水混凝土的抗压强度等级不应低于 C50，抗渗等级不应小于 P10。混
凝土的密实度、抗碳化性、抗裂性等耐久性的检测应符合现行国家标准《普通混
凝土长期性能和耐久性能试验方法标准》GB/T 50082 的有关规定。
Ⅱ 设计
5.5.4 衬砌接缝至少应设置一道密封垫沟槽。弹性橡胶密封垫应被完全压入密封
垫沟槽内。密封垫沟槽的载面积应大于或等于弹性橡胶密封垫的截面积，其关系
宜符合下式规定：
A=（1～1.15）A0
式中
A—密封垫沟槽截面积；
A0—弹性橡胶密封垫截面积。
12
5.5.5 管片接缝密封垫应满足在计算的接缝最大张开量、设计允许的最大错位量
及埋深水头不小于 2～3 倍水压的情况下不渗漏的技术要求。选用的密封垫应进
行一字缝或 T 字缝耐水压检测。
5.5.6 螺孔防水应符合下列规定：
1 管片肋腔的螺孔口应设置锥形倒角的螺孔密封圈沟槽；
2 螺孔密封圈的外形应与沟槽相匹配，并应有利于压密止水或膨胀止水。在
满足止水的要求下，螺孔密封圈的断面宜小；
3 螺孔密封圈应为合成橡胶或遇水膨胀橡胶制品，其技术指标要求应符合现
行国家标准《高分子防水材料 第 4 部分：盾构法隧道管片用橡胶密封垫》GB/T
18173. 4 的规定。
5.5.7 嵌缝防水应符合下列规定：
1 嵌缝材料应有良好的不透水性、潮湿基面粘结性、耐久性、弹性和抗下坠
性；
2 嵌缝防水施工应在盾构千斤顶顶力影响范围外进行。同时，应根据盾构施
工方法、综合管廊的稳定性确定嵌缝作业开始的时间；
3 嵌缝材料嵌填时，应先刷涂基层处理剂，嵌填应密实、平整；
4 嵌缝作业应在接缝无明显渗水后进行，嵌缝槽表面混凝土如有缺损应修
补，修复材料强度不应小于混凝土管片本体的强度。
5.5.8 盾构法综合管廊始发井部位的管片与混凝土主体结构之间宜采用后浇混凝
土环梁进行连接，管片与后浇混凝土之间的施工缝部位宜选用缓膨胀型遇水膨胀
类止水条（胶）、预埋注浆管及接头密封材料。
5.6 缆线管沟
Ⅰ 一般规定
5.6.1 缆线管沟变形缝、施工缝、后浇带等特殊部位防水做法应符合本规程第 5.7
节的规定。
Ⅱ 设计
5.6.2 缆线管沟防水混凝土等级不应低于 C30，抗渗等级不应低于 P6。
5.6.3 缆线管沟变形缝防水应符合下列要求：
13
1 中埋式钢边橡胶止水带可沿底板、侧墙兜绕成“U”型设置，并固定于
专门的钢筋夹上，水平安装时止水带应呈盆形，结扎在固定用钢筋框上；
2 变形缝背水面和迎水面的嵌缝槽，应采用建筑密封胶嵌填，并与基面粘
接牢固不脱缝。
5.6.4 缆线管沟施工缝应符合下列要求：
1 纵向水平施工缝宜少设置，水平施工缝新旧混凝土交接面应清除垃圾；可
采用镀锌钢板止水带等防水措施；
2 镀锌钢板止水带厚度不小于 3mm，镀锌层厚度不宜小于 70um，镀锌钢板
止水带应采用搭接焊的连接方式。
5.7 细部构造防水
Ⅰ 施工缝
5.7.1 墙体水平施工缝不应留在剪力最大处或底板与侧墙的交接处，应留在高出
底板表面不小于 300mm～500mm 的墙体上。拱（板）墙结合的水平施工缝，宜
留在拱（板）墙接缝线以下 150mm～300mm 处。墙体有预留孔洞时，施工缝距
孔洞边缘不应小于 300mm。
5.7.2 环向施工缝不宜设置在地下水和裂隙水较多的地段，并宜与变形缝相结合。
5.7.3 施工缝防水构造形式宜满足下列要求：
1 施工缝断面涂刷 1.5kg/m2外涂型水泥基渗透结晶防水涂料或混凝土界面处
理剂；
2 环向施工缝止水构件宜采用中埋式钢边橡胶止水带；水平施工缝止水构件
宜采用镀锌钢板止水带。钢边橡胶止水带宽度为 350mm，橡胶厚度不小于 8mm。
镀锌钢板宽度不应小于 300mm，厚度不应小于 3mm，镀锌层厚度不宜小于 70um；
3 遇水膨胀止水条（胶）、注浆管可与施工缝中埋式止水构件复合使用。止
水条（胶）应与接缝表面密贴并固定牢靠。
Ⅱ 变形缝
5.7.4 变形缝的防水措施以及使用的材料性能应满足结构设计允许的变形量值。
5.7.5 变形缝采用的中埋式止水带和外贴式止水带应为中孔型或Ω型。变形缝处
隔缝板厚度不应小于缝宽值，一般为 30mm。
5.7.6 变形缝防水措施应符合下列规定：
14
1 结构中部整环设置 350mm 宽中孔型中埋式钢边橡胶止水带；图 5.7.6；
2 结构顶板及分离式侧墙迎水面采用低模量密封胶；在结构顶板、侧墙及底
板变形缝背水面采用高模量密封胶；复合式侧墙及底板迎水面可设置 350mm 宽中
